描述
适用于19英寸网络机柜和服务器机架的网孔通风门板。采用激光切割或数控冲孔工艺加工通风阵列，实现面板表面被动散热
- 支持冷轧钢板、镀锌钢板、304不锈钢和5052铝合金四种材质
- 涵盖22U至47U标准高度。
- 19英寸标准兼容：符合 ANSI/EIA RS-310-D、IEC 297-2、ETSI 标准机架规格
- 全定制加工：非标尺寸、定制孔型、Logo冲孔、锁具铰链配置均可按图纸定制
- 完整表面防护：脱脂、酸洗、磷化、静电粉末喷涂四道前处理工艺

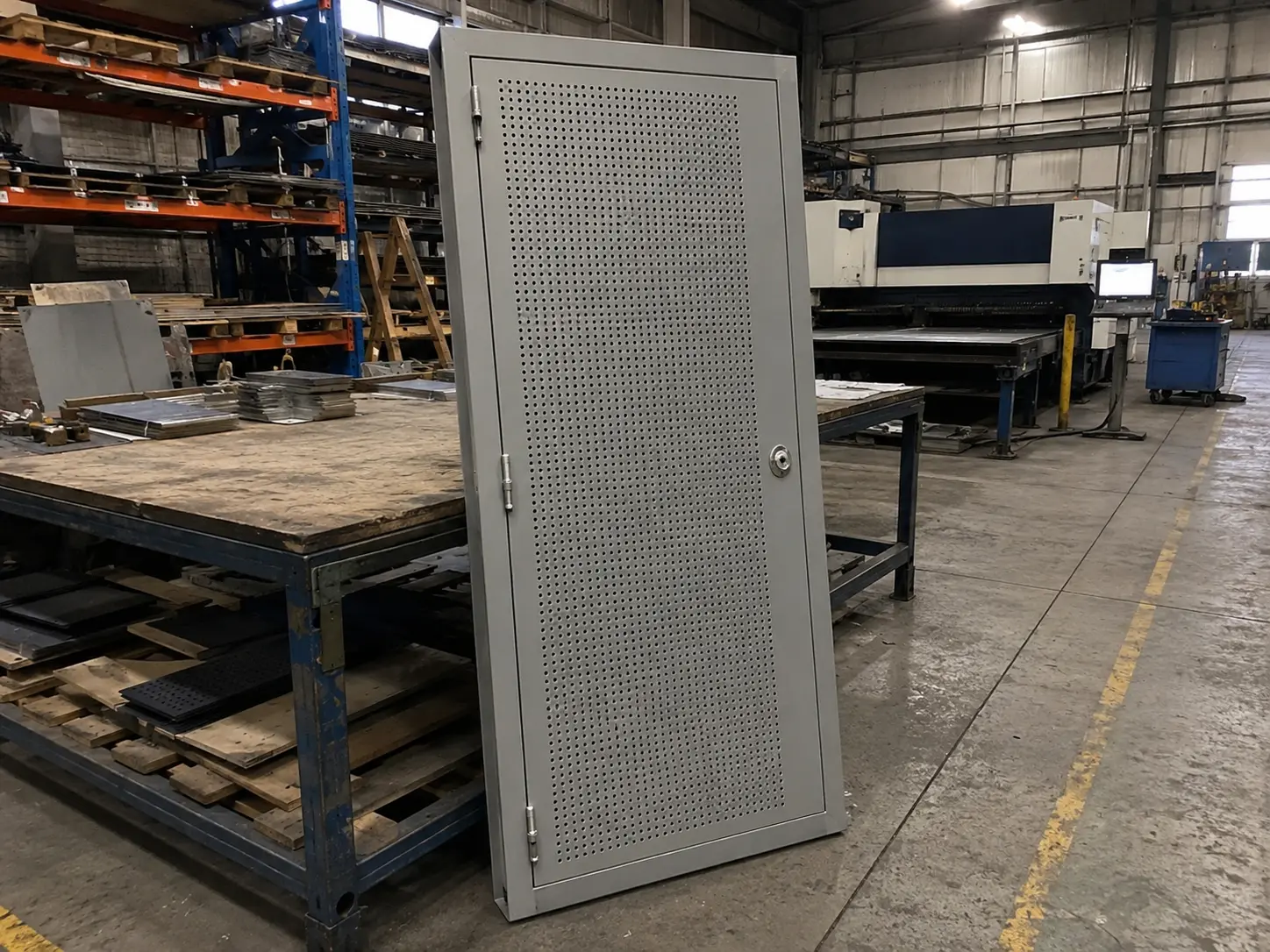

什么是网孔通风门板？
网孔通风门板是一种将机柜门本身转化为通风散热面的钣金结构件。门板上的冲孔阵列使环境空气可以直接穿过面板表面，到达设备进风口，无需打开柜门或加装外置风扇。
在一台满载的42U机柜中，设备发热量可达5–15千瓦。网孔门板以纯被动方式参与散热——不耗电、无运动部件、无需维护。这使其成为高密度服务器机房、通信机房和网络配线间等散热能力受限环境的标准配置。
每块门板经过完整的钣金加工流程：数控激光切割或冲孔加工通风阵列和功能开孔，数控折弯机成型框架型材，焊接完成结构连接和加强筋安装，再经过四道前处理工序后进行静电粉末喷涂，形成持久的防腐涂层。
门板类型对比
网孔通风是我们生产的四种标准门板配置之一。以下对比表帮助您确认网孔是否适合您的场景，或是否需要查看其他产品页面的实体钢门、玻璃门或弧形通风门。
| 特性 | 网孔通风 | 实体钢板 | 钢化玻璃 | 弧形通风 |
| 通风性能 | ★★★★★ | ★★☆☆☆ | ★★☆☆☆ | ★★★★☆ |
| 可视监看 | ★★★☆☆ | ★☆☆☆☆ | ★★★★★ | ★★★☆☆ |
| 物理安全 | ★★★★☆ | ★★★★★ | ★★★★☆ | ★★★★☆ |
| 电磁屏蔽 | ★★★★☆ | ★★★★★ | ★★☆☆☆ | ★★★☆☆ |
| 成本效益 | ★★★★★ | ★★★★☆ | ★★★☆☆ | ★★★★☆ |
| 最适合 | 高密度机房——通过门面实现最大被动通风 | 安全机房——专用制冷处理通风，门板阻挡物理和电磁入侵 | NOC监控环境——无需开门即可目视检查设备状态 | 通信和边缘场景——中等通风量、定向气流、外观整洁 |
材质选择指南
材质选择应考虑三个因素：运行环境、机械载荷和腐蚀条件。以下每种材质均附有典型应用场景区分。
【SPCC冷轧钢板——标准室内环境】
服务器机房、通信间、网络配线间的默认选择。SPCC折弯成型性好、粉末涂层附着均匀、47U以内面板均能保持良好平面度。配合四道表面处理工序，可为任何恒温恒湿室内环境提供可靠的防腐保护。
【镀锌钢板（SGCC）——高湿度环境】
适用于间歇性空调、热带气候或沿海地区的安装场景。锌层在粉末涂层下方充当牺牲阳极保护层——即使涂层表面在安装或维护过程中被划伤，锌层也会通过电偶效应继续保护基体钢板，防止锈蚀从划痕处蔓延。
【SUS304不锈钢——恶劣/户外环境】
适用于化工车间、冲洗区域、沿海盐雾区或全户外安装场景。SUS304自身具备耐腐蚀能力，不依赖外部涂层。表面处理通常改为拉丝、哑光或化学钝化工艺。注意：不锈钢需要更高的激光功率、更慢的切割速度，折弯回弹补偿量为3°–5°（普通钢板为1°–2°）。我们的数控程序已针对不锈钢做了专门校准。
【5052铝合金——轻量化需求】
适用于壁挂式机柜、移动部署设备、架空地板承重受限的安装场景。铝合金密度约为钢板的三分之一，表面自然形成的氧化膜提供良好的基础防腐能力。阳极氧化或粉末喷涂可进一步增强表面耐久性。
场景示例：某建筑IT设备间内的壁挂式网络机柜安装在石膏板隔墙上，墙体承载能力有限。将门板材质从SPCC钢更换为5052铝合金后，重量降低约60–65%。采用本色阳极氧化处理，兼顾防腐性能和自然金属外观。我们的工程团队在DFM评审阶段会检查异种金属接口处（如不锈钢铰链销与铝合金底板之间）的电偶腐蚀兼容性。
表面处理工艺
脱脂：碱性清洗去除轧制油、指纹和车间污染物。清洁表面是后续所有工序的基础。
酸洗：稀酸去除氧化皮和表面氧化层。露出裸金属才能让转化膜与基体牢固结合。
磷化：磷酸锌晶体在裸金属表面生长形成结晶层。这些晶体为粉末涂层提供了微观层面的机械咬合结构。没有这层转化膜，涂层只是附着在光滑钢板上，结合力弱，在温度循环、振动或冲击下会逐渐脱落。
水洗与干燥：去除残留化学药剂，在控温烘箱中去除水分。
静电粉末喷涂：带电粉末喷射到接地金属表面，均匀附着于平面、边缘、角落和凹陷区域——这些位置是液体油漆容易喷涂不到位的薄弱点。
高温固化：粉末在固化炉中熔融、流平、交联成连续坚硬涂膜。比同厚度液体漆膜更耐冲击、更耐划伤、更耐紫外线老化。
定制与OEM
【定制尺寸】
宽度：100mm–1,200mm
高度：1U（44.45mm）–47U（2,083mm）；非标高度依据您的框架图纸定制
深度/厚度：根据结构要求和安装空间确定
异形轮廓：斜角、倒角、圆角面板均可按图纸加工
【定制穿孔】
Logo穿孔：矢量文件转换为数控坐标。通风 + 品牌标识，一块面板实现。
梯度密度：顶部高通风，底部高密度。
定制图案：设施编号、文字、装饰图案。
所有定制穿孔均包含DFM评审：孔距、边缘间隙、平面度影响。
【Logo标识工艺】
| 工艺 | 适用场景 | 耐久性 |
| 丝网印刷 | 平面、多色、小批量 | 中等——室内环境 |
| 激光雕刻 | 不锈钢/铝合金、永久性单色标识 | 高——耐磨损、耐化学、耐紫外 |
| 化学蚀刻 | 钢或不锈钢上的精细图案 | 高——永久性凹陷标识 |
| 冲压凸字 | 钢板、触感明显、高耐久 | 极高——金属本体成型 |
制造能力
| 工序 | 能力 |
| 激光切割 | 定位精度 ±0.1mm；最小特征 0.5mm；最大板材 3000 × 1500mm |
| 数控折弯 | 角度 ±0.5°；尺寸 ±0.2mm；按材质等级设定回弹补偿程序 |
| 焊接 | MIG（框架结构焊缝）、TIG（不锈钢/外观焊缝）、点焊（铰链底板/薄板件） |
| 装配 | 铰链安装 + 对齐校验；锁具安装 + 防旋转检查；密封条安装；卡扣安装 + 功能测试 |
| 检验 | 尺寸、平面度、表面、铰链旋转、锁具啮合 每块面板逐件检验 |
常见问题
你们生产哪几种机柜门板？
四种标准配置——网孔通风型（侧重散热）、实体钢型（侧重安防）、钢化玻璃型（侧重目视监控）、弧形通风型（侧重定向气流与外观）。每种类型有独立的产品页面。支持多品类合并询价。
这些门板兼容标准19英寸机架吗？
兼容。符合ANSI/EIA RS-310-D、IEC 297-2、DIN 41491/41494、ETSI标准。标准宽度482mm。高度按U位（1U=44.45mm）加铰链和密封条间隙确定。
有哪些材质可选？
SPCC冷轧钢（标准室内）、镀锌钢SGCC（高湿环境）、SUS304不锈钢（恶劣/户外）、5052铝合金（轻量化）。请告知您的使用环境，我们推荐适合的材质。
可以定制非标尺寸吗？
可以。定制宽度、高度、深度、异形轮廓、功能开孔均可按您的框架图纸加工。请提交图纸进行DFM评审和报价。
可以先看样品吗？
可以。建议首次合作和定制项目先打样。费用可在确认批量订单后抵扣。具体费用和周期另行确认。
