描述

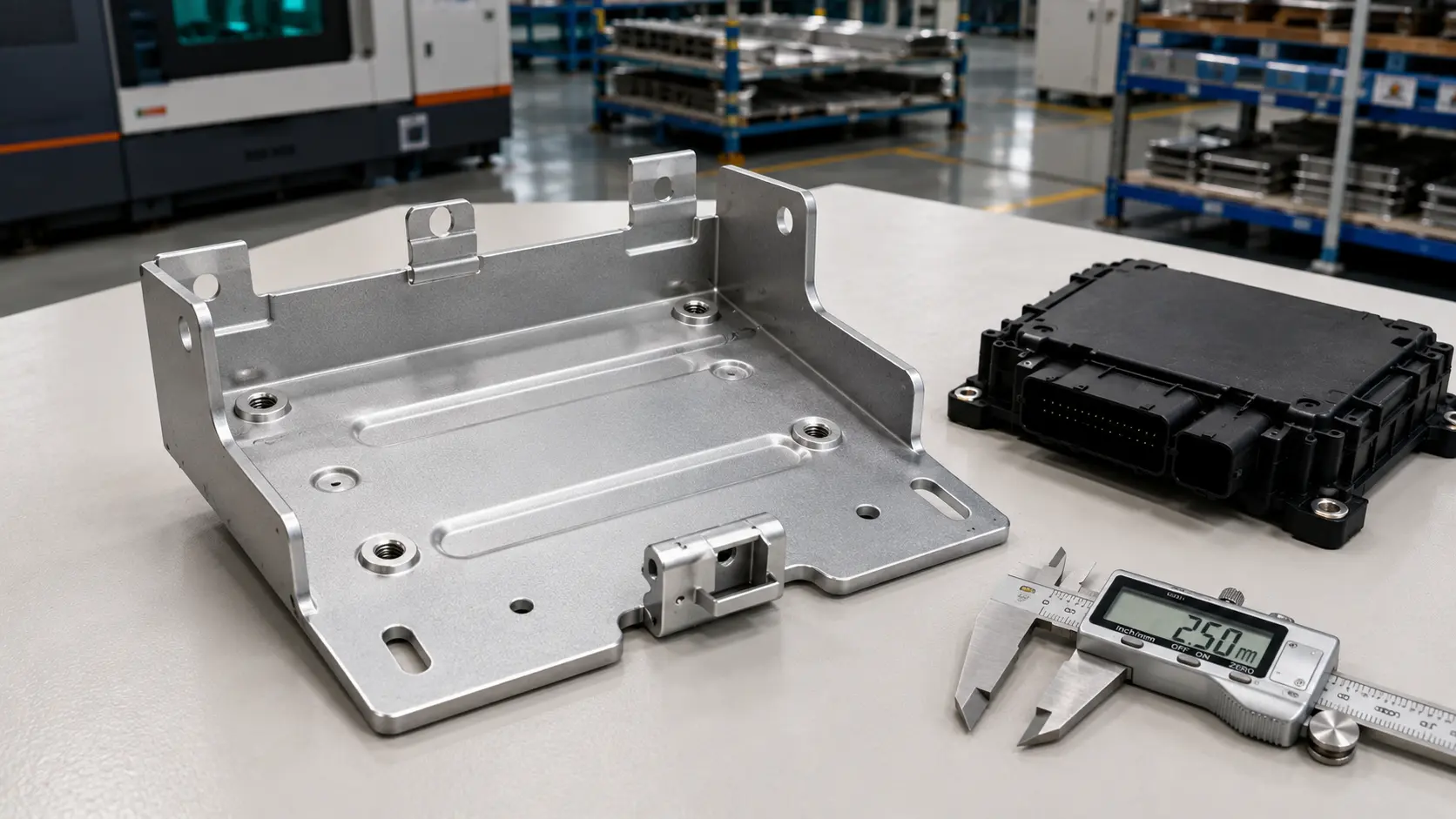

电子控制单元（ECU）安装支架是一种冲压金属结构件，用于将电控单元固定安装到新能源汽车的车身、电池包框架或子组件上。这类支架同时承担三项功能：为控制模块提供结构支撑、为敏感电路提供电磁屏蔽、与相邻散热结构保持热路径兼容。
与通用五金支架不同，新能源汽车 ECU 支架需要承受持续振动（10–200 Hz）、热循环（−40°C 至 +85°C），以及在电池包内部位置直接接触电解液飞溅和路溅化学物质。材料选择、焊缝质量和尺寸精度直接影响整车安全性和质保表现。
典型的 EV 平台要求：支架在 10–15 年、200,000–300,000 公里的使用周期内保持形状和精度——免维护、免更换。
集成式线缆走线通道或卡扣，减少整车厂的装配工时关于设计可制造性的说明
为什么选择我们
轻量化设计优化
整车质量每降低 10%，续航里程约提升 5–6%——在 EV 平台工程中，每一克都很重要。
当支架在振动测试中失效时，本能反应是增加板厚。但这通常不是正确的做法——它增加了重量、提高了成本，而且往往只是改变了共振频率而没有消除共振。
更好的方法：通过加强筋布局和翻边方向重新分配刚性，仅在应力集中点加强，其余面板保持薄壁。
对于一个包含 6–12 个控制模块的典型 EV 电池包，所有 ECU 安装支架的合计质量约为 2–8 kg（取决于平台尺寸）。通过拓扑优化启发的加强筋布局和材料选择，通常可以将这一合计质量降低 20–30%，而不影响结构刚性或振动性能。
全流程一站式制造
落料、冲压、激光切割、数控折弯、焊接、五金件压铆、表面处理和终检——全部在厂内完成。
没有供应商间交接带来的尺寸漂移。您的交期取决于一个生产计划。
从第一天开始的 DFM 工程支持
在报价离开我们的办公室之前，您的图纸会经过结构化的工程审查：折弯半径与材料延展性
孔到边缘的间隙
焊缝可达性
跨零件公差累积
涂层兼容性如果某项修改能节省模具成本、缩短周期或延长零件寿命，我们会将建议与基线方案并列呈现——您的团队基于完整信息做决定。
一个常见场景：一款用 6061-T6 铝合金设计的支架，标注了 0.5mm 的内折弯半径。在这个半径下，T6 状态的铝材极易在折弯外表面开裂。
解决方案很直接：将半径增大到 1.5 倍板厚
改用成型性更好的 5052-H32
在折弯时施加局部加热每种方案有不同的成本、强度和交期影响。我们将三种方案附带对比表一起提供给客户的工程团队，让他们根据项目优先级做选择。
汽车级质量管理
生产运行在 IATF 16949 和 ISO 9001 认证体系下。
来料对照材质证明书验证；过程尺寸用量具夹具跟踪；成品执行 100% 目视检验加三坐标抽样检验。焊缝检查裂纹、未熔合、气孔和表面凹陷——每一件交付的支架都满足乘用车安全系统的结构完整性要求。
焊缝完整性在 EV 支架应用中尤为重要。一个安装在后桥附近的 20 kg 逆变器支架，要承受 10 年以上、200,000 公里以上的振动载荷。
一个在交付时不可见的焊接缺陷——表层下的气孔或根部未熔合——可能在循环载荷下扩展为疲劳裂纹。
这就是为什么我们的焊接过程控制不止于成品目视检验：焊接参数（电流、电压、送丝速度、行走速度、气体流量）按接头配置文件化，并按班次监控。
大批量精密冲压
级进模冲压在年产 50,000 到 1,000,000+ 件的批量下，交付 EV 项目所需的尺寸一致性。
每次冲压行程在 ±0.05mm 标准公差内重复每一个成型工位——批批如此。
在原型和小批量阶段，相同的几何形状由激光切割和数控折弯完成——无需硬模——您的工程师可以在投入模具之前验证外形、配合和功能。
在典型的 EV 项目批量下，多工位级进模的投入分摊到数万到数十万个零件上——每件的模具成本降至单价的一小部分。
相比之下，同一个支架在原型阶段由激光切割 + 折弯生产，单件成本可能是级进模量产版的 3–8 倍——这就是为什么从原型到量产的切换是产品开发周期中最具成本影响力的时刻。
新能源汽车系统应用
| EV 子系统 | 支架功能 | 典型应用场景 |
| 电池管理系统（BMS） | 电池包内部结构安装；耐电解液腐蚀；为冷却板留出热路径间隙 | 安装在方形电芯电池模组顶部的 BMS 控制器需要一个支架——下方避开电芯极柱、两侧与电池包框架螺栓连接、一侧走线束。通常选用铝合金 6061-T6 阳极氧化，板材厚度 1.5–2.5mm。 |
| 电机控制器（MCU） | 持续振动和热循环下的可靠安装；靠近动力总成的高刚度重量比 | 安装在后副车架附近电驱单元旁的电机控制器，面临全车最高振动载荷。支架安装孔位置精度需在 ±0.1mm 以内并保持至车辆报废。通常选用不锈钢 304 或 316L，板厚 2.0–3.0mm，最长无支撑跨距处加加强筋。 |
| 配电单元（PDU） | 带集成 EMI 屏蔽功能的安装支架，保护敏感控制板免受高压开关噪声干扰 | 含高压接触器和汇流排的 PDU 在开关动作时产生电磁干扰。支架——通常带有延伸翻边与外壳面板重叠——充当 EMI 屏蔽笼的一部分。通常需要铜合金或镀镍钢，以在翻边与面板的接口处实现低阻抗导电接触。 |
| 车载充电机（OBC） | 车底安装位的爬电距离和盐雾防护支架 | 安装在车辆底部的车载充电机暴露于路溅、冬季驾驶地区的盐雾和石击。支架必须提供 ≥10mm 的高压安全爬电距离，并经受 480 小时以上的中性盐雾试验。常用镀锌钢加电泳面漆或不锈钢加钝化处理。 |
| 逆变器 | 承受高电流密度和热载荷的结构安装；铜合金或镀镍钢兼顾结构和导电功能 | 在某些逆变器架构中，安装支架兼任电流通路——通过低阻抗机械连接将逆变器外壳连接到车辆接地点。支架还需通过长圆调节孔（±2–3mm 热膨胀补偿量）容纳铝质逆变器壳体与钢质车架之间的热膨胀差异。 |
| 直流转换器（DC-DC） | 紧凑电子仓内高位置精度的精密支架 | 高压接线盒中的 DC-DC 转换器需要一个支架，在 120×80mm 的空间限内实现 ±0.1mm 的安装孔位置公差。转换器散热量 50–150W，支架需允许气流通过或提供到外壳壁的热传导路径。常用铝 5052-H32，板厚 1.0–1.5mm，阳极氧化。 |
| 充电桩 | 户外 EVSE 外壳内部结构支架；沿海和工业环境的增强防腐 | 沿海停车设施中的直流快充桩面临含盐湿气、紫外线和暴雨进水。内部支架需在 10–15 年内免维护抗腐蚀。通常选用不锈钢 316L 加电泳或粉末喷涂，板厚 1.5–3.0mm，用于支撑 15–40kg 的功率模组。 |
| 储能系统 | 机架式或集装箱式储能模组的电池托盘支撑支架 | 机架式储能系统中，电池模组支架需在垂直方向支撑 20–50kg 模组重量，同时允许免工具更换维护。通常需要 PEM 螺柱用于螺栓安装和滑入式导轨特征用于导向插入。室内安装用镀锌钢加粉末喷涂；室外集装箱式用不锈钢。板厚 2.0–4.0mm。 |
制造工艺
图纸审查与 DFM 分析
每个项目从结构化工程审查开始——接受的格式包括 PDF、DWG、DXF、STEP、IGES、SolidWorks 和 Creo。
我们的工艺工程师检查四项内容：折弯可行性与所选材料延伸率极限的匹配
孔到边缘和孔到折弯的间隙是否满足安全最小值
焊缝接头的可达性（焊接炬或电极的接近角度）
跨配合零件的公差累积分析当设计修改可以降低模具成本、缩短周期或延长零件寿命时，我们将建议与基线报价并列，附带成本效益对比表，供您的团队做出知情决定。
选材与下料
板材和卷材从认证钢厂采购，化学成分和力学性能在每批来料时对照材质证明书验证。
对于 EV 支架项目，我们常备铝 5052-H32（高成型性）和 6061-T6（高强度）、碳钢 SPCC 和 SPCD、镀锌 SECC、不锈钢 304/316L 等常用支架厚度。板材裁切或激光切割至近净尺寸，最大程度减少冲压前的废料。
材料利用率——成品重量与原材料重量之比——是 EV 支架生产中一个显著的成本驱动因素。
对于简单的 L 型支架几何形状，冲压排样通常可实现 70–85% 的材料利用率。对于在共享料带上嵌套的复杂多轮廓支架，利用率可能降至 55–70%。
我们的工艺工程团队在报价阶段优化排样和料带嵌套，识别最高效的成型顺序，并将利用率分析作为 DFM 报告的一部分呈现。
精密冲压 / 激光切割
原型和小批量（1–500 件）由光纤激光切割 + 数控折弯完成——无需硬模，图纸确认到首件发货 7–15 个工作日。
量产阶段（年产 10,000 件以上），级进模在单次冲压行程中完成落料、冲孔、成型和切断，速度 300–800 次/分钟，实现 EV 项目所需的单件成本降低和尺寸一致性。
数控折弯与成型
配备自动角度校正软件的数控折弯机在长批量运行中保持一致的折弯角度。
回弹补偿按材料种类和厚度编程——铝合金因弹性恢复率高于碳钢，需要更大的过弯量。后挡料重复定位精度 ±0.1mm，确保连续折弯间的位置精度。
对于具有多个连续折弯的支架——ECU 安装应用中常见，支架需在两个或三个角度上包覆控制单元——累积角度误差是主要关注点。
一个带有三个 90° 弯角的支架，每个 ±0.5°，理论上可能在最终特征处累积高达 ±1.5° 的总角度误差。
这就是为什么我们采用顺序折弯补偿：每个折弯角度基于前一道折弯的实测偏差进行单独调整，而非按固定名义角度编程。
结果是多折弯支架的总角度误差通常控制在单个折弯的公差范围内，而非算术叠加值。
焊接与装配
当支架设计需要焊接子组件——例如冲压底板连接到冲压或机加工的安装耳片——TIG 焊接用于薄壁铝和不锈钢，MIG 焊接覆盖较厚的钢件，电阻点焊为批量项目提供高速板材对板材连接。
焊接参数按适用标准评定并锁定在文件化的工艺控制表中。自扣式 PEM 螺母和螺柱在成型后、表面处理前在专用压入设备上安装。
表面处理
表面处理根据支架的工作环境和电气要求选择：阳极氧化（本色/着色/硬质）——铝 EV 支架的标准选择，形成坚硬的氧化层，抗腐蚀并提供电绝缘
电镀锌——碳钢支架在中等环境中的经济防腐方案
镀镍/镀锡/镀银——用于需要低接触电阻或可焊性的电气接口点
粉末喷涂——厚实耐久的 RAL 色彩涂层，适用于内部和外部安装位置
电泳涂装——在复杂几何形状上实现均匀膜厚，汽车行业供应链标准
钝化/发黑处理——用于需要非反射或化学清洁表面的不锈钢和合金钢质量检验
成品按您的图纸在项目启动时确定的抽样计划进行检验。
典型检验流程包括：三坐标测量机对关键孔位、折弯角和总外形尺寸的检验
光学投影仪进行二维轮廓验证
XRF 或磁性测厚仪进行涂层厚度测量
100% 目视检查表面缺陷、毛刺和焊缝质量
按 ASTM B117 进行盐雾试验（客户指定时）首件检验报告、材质证明书和 SPC 摘要编入 PPAP 文件包，覆盖每个新零件号。
包装与发货
零件单独或批量包装在珍珠棉加气泡膜中，放入出口级瓦楞纸箱打托盘。
海运钢件包含防锈纸或干燥剂。批次条码和装箱单从 ERP 系统生成，从您的收货码头到原材料材质证明书实现全程可追溯。
常见问题
问：你们能加工哪些材料的 ECU 安装支架？
答：冷轧钢（SPCC、SPCD）、不锈钢（304、316L）、铝合金（5052-H32、6061-T6）、镀锌钢（SECC、SGCC）、铜合金（C1100）和黄铜（C2680）。材料根据您的强度、重量、耐腐蚀和导电性需求选择。
问：最小起订量是多少？
答：原型：1–10 件。小批量：50–500 件。量产：1,000 件以上。对于新客户评估项目，我们在数量上保持灵活。
问：打样最快多久？
答：激光切割 + 数控折弯的原型在图纸确认后 7–15 个工作日发货。无需模具投资。
问：你们在生产前提供 DFM 分析吗？
答：是的。每份报价都包含免费的可制造性审查——涵盖结构、公差、材料、成本和轻量化。我们的工程师从项目最早期就提供设计建议。
问：有哪些表面处理可选？
答：阳极氧化（本色/着色/硬质）、镀锌、镀镍、镀锡、镀银、粉末喷涂（RAL 色卡）、电泳、钝化和发黑处理。
问：汽车应用的质量如何控制？
答：我们在 IATF 16949 体系下跟踪从原材料到成品的每个环节——来料检验、过程检验、出货 100% 目视加三坐标抽样。
