描述

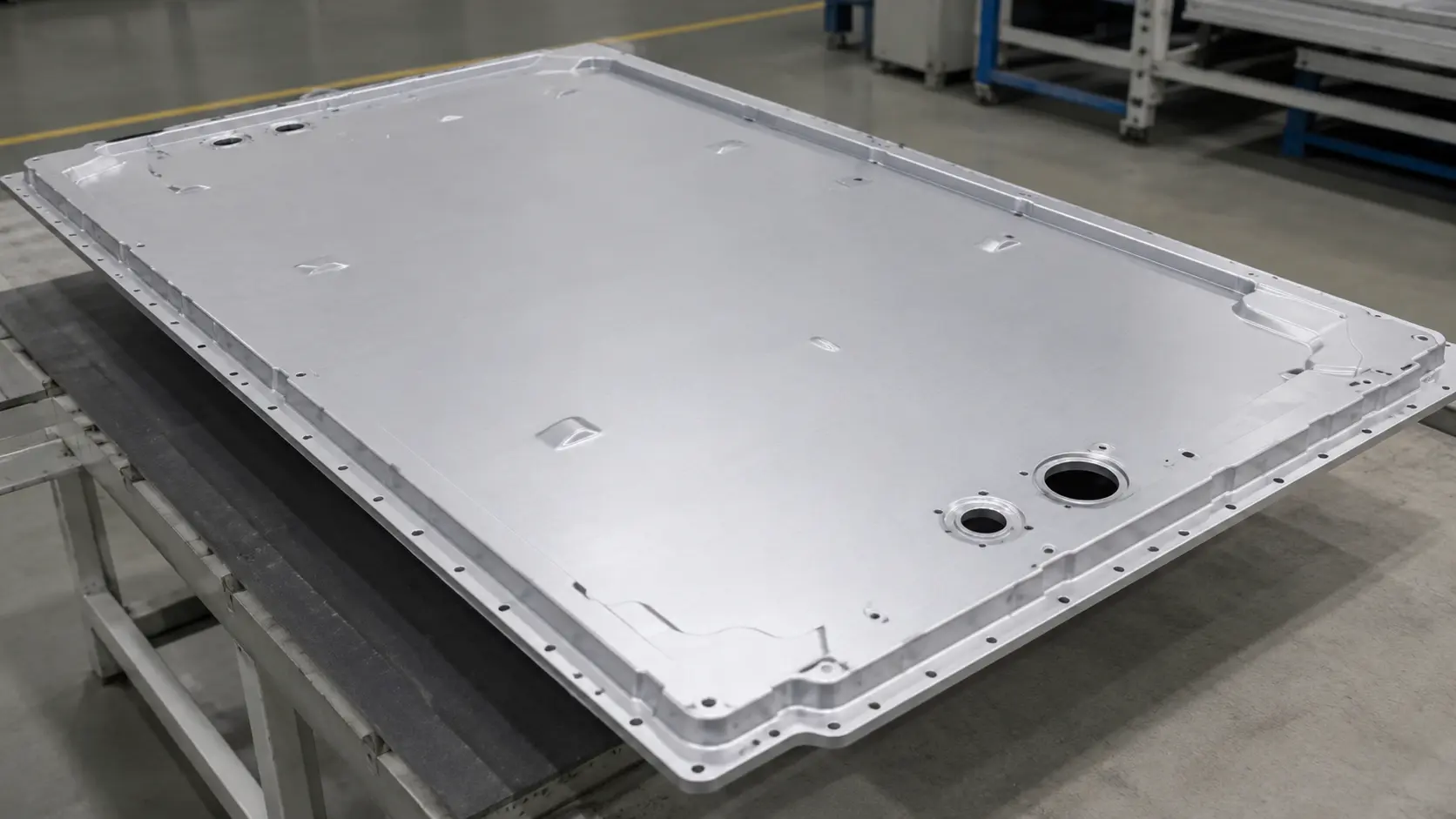

什么是 EV 电池包上盖？
上盖封闭电池壳体的顶部——也称为电池箱体外壳或电池包壳盖。它与底托盘、侧板及内部模组结构配合，共同形成密封壳体，在整车生命周期内保护电池电芯免受湿气、粉尘、冲击和热危害。
在大多数电池包架构中，上盖（有时也称为顶盖或顶板）是壳体中面积最大的外露表面。这意味着它是对电池包总重、防护等级和外部载荷分布影响最大的单个零件。上盖失效不是孤立事件——它会导致整个壳体系统失效。
每一个上盖都必须同时承受四类载荷：
- 冲击防护——抵御路面碎石、底盘撞击和碰撞冲击
- 环境密封——达到 IP67 或 IP68，抵御湿气和粉尘侵入
- 热管理接口——为冷却板、导热垫和温度传感器提供安装面
- 结构承载——承受振动、扭转载荷和全工况范围内的动态载荷
电池壳体约占电池系统总重的 20%–30%。以一辆 75 kWh 乘用车电池包为例，壳体可能重达 40–80 kg。上盖作为壳体中面积最大的零件，是减重潜力最大的部件——同时也是制造质量不稳定时密封风险最高的部件。
我们按客户释放的图纸定制生产上盖——激光下料、冲压成型、焊接、CNC 精加工、表面处理和检验，全部在同一平台完成。从原型到量产，同一质量体系。
材料选项
| 材料 | 典型牌号 | 核心优势 | 局限性 | 最佳适用 |
| 铝合金 | 6061-T6、5052-H32、5083 | 高比强度，天然耐腐蚀，良好导热性 | 成本高于钢材，绝对强度较低 | 乘用车平台——续航优化 |
| 不锈钢 | 304、316 | 优异耐腐蚀性，高强度，耐化学品 | 更重，成型和焊接难度更大 | 高安全要求、恶劣化学环境、海洋储能 |
| 碳钢 | SPCC、SPHC | 性价比高，成型工艺成熟，高强度 | 需表面处理，比铝重 | 成本敏感的工业和商用车平台 |
| 高强度钢 | DP590、DP780、HC340LA | 高屈服强度减薄壁厚——更薄等刚度 | 回弹更大，工艺控制更严 | 商用车——刚度和重量双重优先 |
| 镀锌钢 | SGCC、SECC、DX51D | 自带锌层保护，成型性好，成本可控 | 锌层在极端热循环下可能劣化 | 工业壳体、储能系统、基础防腐需求 |
制造工艺
每一块上盖都经过一条为 EV 电池壳体量身设计的受控制造链。以下是我们标准的工序流程——设备、工装和检验节点会根据您的几何形状、材料和批量进行调整。
关于复杂度的说明：
上盖是 EV 电池系统中要求最高的钣金零件之一。严格的密封公差、气密焊接、集成紧固件和大幅面薄壁几何形状必须协同工作。工艺选择、夹具设计和焊接顺序需要从一开始就统筹规划——这就是为什么我们的 DFM 分析会在第一刀切割之前就把这些问题解决。
1. 来料准备与进料检验
板材对照材质证明进行验证——化学成分、力学性能、厚度、表面状态。在切割开始前确认材料一致性。
对于铝合金板材，轧制方向被标记并在成型过程中跟踪——同一张板的纵向和横向在折弯性能和回弹方面差异显著。
2. 激光切割／下料
光纤或 CO₂ 激光在一次装夹中完成外轮廓、安装孔组、线缆过孔、通风口和密封槽特征的切割。无毛刺，热影响区极小。大批量生产时，级进模下料替代激光，将单件下料时间从分钟缩短到秒级。
对于外周几何复杂且有 30+ 个安装孔的上盖——这在乘用车平台上很常见——激光切割让您在原型阶段无需模具修改费用即可快速迭代孔位设计。设计冻结后，再引入下料模具用于量产。
3. 冲压／深拉伸／数控折弯
冲压将平板坯料成型为三维几何——加强筋、法兰、凸包、周边边缘。深拉伸处理具有较大侧壁深度的上盖。数控折弯为原型和小批量提供无模具灵活性。
回弹是铝合金和高强度钢上盖最大的成型挑战。一块 1.5 mm 厚的 6061-T6 上盖，25 mm 深的法兰可以回弹 2°–4°——足以将密封面推出平面度公差。
我们通过材料专用的过弯补偿计算来处理这个问题，在量产项目上则使用针对成型模具定制研磨的凸模轮廓。
4. 焊接装配
接头类型决定焊接方法：
- 激光焊接——连续气密密封焊缝，铝合金变形最小
- TIG 焊接——精确控制焊缝成形和熔深
- MIG 焊接——结构钢件的高熔敷率焊接
- 螺柱焊——用于螺栓连接的螺柱
- 凸焊——焊接螺母和卡扣式紧固件
每条气密焊缝在进入下一步前都要经过泄漏测试。
EV 上盖最常见的焊接挑战：在薄壁铝合金（1.0–2.0 mm）上保持气密完整性而不产生热变形。热量过大会导致上盖翘曲并破坏密封面平面度。
我们使用脉冲激光焊接或脉冲 TIG 焊接，通过控制单位长度热输入来管理这一问题，并通过焊后泄漏测试和平面度 CMM 测量来验证结果。
5. CNC 机加工——密封面与关键配合面
密封法兰和配合面经过 CNC 精加工至平面度和粗糙度要求，确保密封垫均匀压缩。安装孔、连接器接口和精密孔在同一工序完成。
为什么这道工序很重要：一块上盖即使每个特征都通过尺寸检测，但密封面平面度不合格，在现场一定会失效。
我们见过冲压件整体保持 ±0.1 mm——按大多数标准属于合格——但密封面平面度在周边累积到 0.4 mm 的案例。这足以导致密封垫压缩不均匀和热循环下的间歇性 IP67 失效。
解决方案始终一致：成型后必须对密封面进行 CNC 精加工，无论冲压件本身表现多好。
6. 表面处理
根据基材和使用环境选择。完整处理选项请参见产品属性中的三个表面处理属性组。
有一点值得注意：表面处理不仅影响防腐性能，还会影响密封垫附着力、热界面兼容性和长期外观。延伸到密封沟槽中的粉末涂层会干扰密封垫的定位。
我们在处理过程中遮蔽密封面，或在喷涂后对密封面进行机加工，以保持密封垫接触面的清洁。
7. 质量检验与测试
CMM 尺寸验证、气密性测试、焊缝检验、涂层厚度测量、表面检查。每批次关联材质证明和完整过程记录。
密封设计与 IP 防护
上盖的密封是一个系统问题——不是单一特征。表面粗糙度、几何公差、密封垫压缩量和紧固件间距相互关联。
一块每个公差都合格但密封垫压缩不均匀的上盖会泄漏。一块密封面精加工良好但使用了错误密封垫材料的上盖几个月就会劣化。
大多数电池壳体的 IP67 失效不是由一个明显缺陷造成的。它们来自多个微小偏差的叠加：这里 0.1 mm 的平面度偏差，那里一颗稍微拧过头的螺栓，一块在 500 次热循环后永久压缩变形 15% 的密封垫。
每个因素单独都在规格内。叠加在一起，就跨过了失效线。可靠的密封意味着控制整条链——而不只是最显眼的那一个特征。
我们提供的能力：
- CNC 精加工密封面——控制平面度和粗糙度，确保整周均匀压缩
- 密封沟槽机加工——用于 O 型圈和成型密封垫的定位
- 密封材料指导——硅橡胶发泡用于宽温域，EPDM 用于耐紫外线／耐候，FKM 用于耐化学品／耐高温
- 压缩比优化——平衡压缩不足（泄漏）和压缩过量（永久变形）
- 气密性测试——每批次进行压力衰减法、浸水法和差压法测试
应用场景
电动乘用车电池包
轻量化上盖，复杂几何，含热管理特征和高压线缆过孔。
首要关注：最小重量、严格公差、IP67／IP68、碰撞完整性。
典型项目：一个滑板式 75 kWh 电池包需要一块单体式铝合金上盖，尺寸约 1,500 × 1,000 mm，包含 30+ 个安装孔、4 个冷却板安装凸台、2 个高压线缆过孔和连续周圈密封沟槽。
- 材料：5 mm 5052-H32
- 表面处理：铬酸盐转化膜 + 粉末喷涂
- 密封：CNC 加工沟槽内的硅橡胶发泡密封条
几何形状要求高——这正是集成制造链发挥最大价值的项目类型，因为从下料到检验的每一个特征都必须协调一致。
电动商用车电池包
加固型上盖，用于高振动和高载荷工况下的卡车和客车电池包。
首要关注：刚度、抗冲击能力、大幅面加工能力。
典型项目：一个商用车平台使用分段式上盖系统——3 块互锁钢制上盖覆盖一个 2,400 × 800 mm 的壳体。
- 材料：0 mm DP590
- 每段包含加强筋
- 8–12 个焊接螺母用于模组固定
- 电泳涂装的周边法兰
分段设计允许在车队维护期间更换单块上盖——这是商用车运营中以车辆停机时间决定总拥有成本的关键要求。
储能系统（ESS）
耐腐蚀上盖（顶板），用于室外环境中的固定式电池柜。
首要关注：耐紫外线／耐候性、长使用寿命、IP65 起步、成本控制。
典型项目：一个沿海气候下的集装箱式储能项目需要 20 个电池柜的上盖。
- 材料：5 mm SGCC 镀锌钢
- 表面处理：锌层上加粉末喷涂
- 密封：选择 EPDM，以应对紫外线和长期户外暴露
- 防护等级：IP65
- 热管理：无热管理特征，储能系统使用风冷
这类项目在耐腐蚀和成本方面优先于重量，镀锌钢是正确方向。
工业与特种电池壳体
用于备电、UPS 和通信的高性价比上盖。
首要关注：平衡成本与性能、可靠密封、灵活订单量。
为什么选择我们
EV 行业专注——电池包结构要求、热管理集成和汽车质量标准是我们工作的核心——而非副业。
一站式制造——切割、成型、焊接、机加工、表面处理、紧固件集成、检验和包装在同一屋檐下完成。没有外协，没有跨供应商质量断点。
工程合作——免费 DFM、材料指导和成本优化，由同时理解钣金制造和电池系统需求的团队提供。
可扩展生产——原型、预批量和量产在同一平台上完成，质量一致。首件和量产件出自同一设备。
版本管控交付——OEM 项目的完整变更管理和文件记录。三次迭代或三十次——每个版本可追溯、可审计。
全球交付——服务全球多个市场的 EV OEM 和电池集成商，包装和文件符合出口要求。
信任标识：
IATF 16949 · ISO 9001 · ISO 14001 · EV 电池部件制造商 · 从原型到量产 · 免费 DFM 分析
常见问题
你们可以使用哪些材料？
可加工铝合金、不锈钢、碳钢、高强度钢和镀锌钢，并可根据重量、强度、防腐和成本要求推荐材料。
可以达到什么精度？
钣金成型件通常可达 ±0.1 mm，CNC 精加工特征通常可达 ±0.05 mm。
可以满足 IP67 或 IP68 吗？
可以。我们会控制密封面平面度、密封垫压缩量和焊缝气密性，并通过泄漏测试验证。
是否提供免费 DFM 分析？
提供。我们会审查成型、材料、公差、焊接、密封和成本优化问题。
