用于逆变器与电力电子设备的钣金机箱外壳

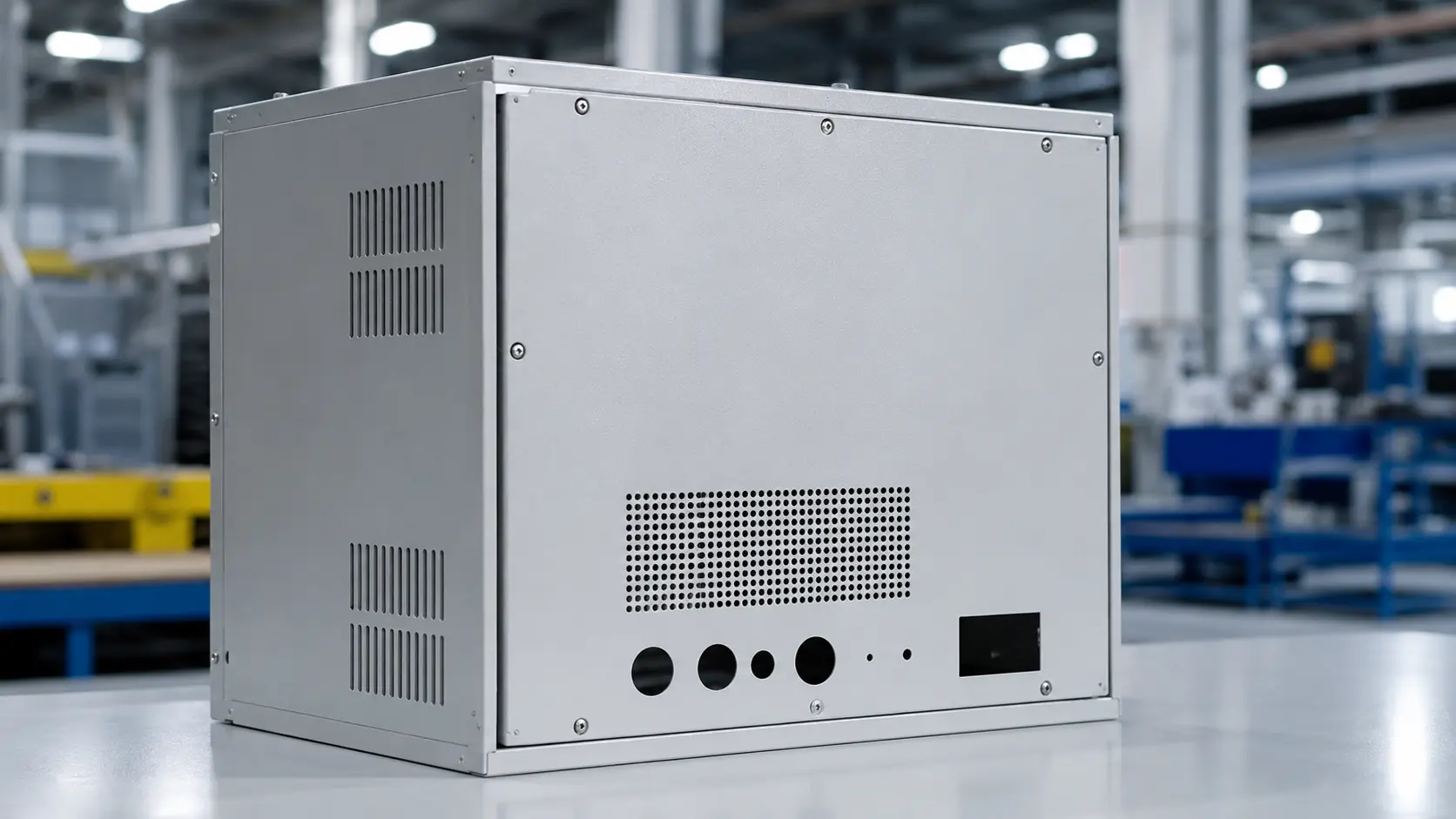

逆变器机箱外壳是用于保护、安装和固定逆变器内部元器件的金属钣金结构件。它不只是外部保护壳，还需要配合控制板、电源模块、端子排、散热器、线缆和紧固件完成整机装配。
我们可根据客户图纸、样品或项目结构需求，定制用于光伏逆变器、储能逆变器、工业电源、电源模块和电气控制设备的金属机箱外壳。产品可按项目要求确认材料、尺寸、开孔、折弯、焊接、压铆、表面处理和包装方式。
对于这类外壳，采购商通常更关心三件事：内部能不能装得下，孔位能不能对得准，表面处理后还能不能顺利装配。因此，我们在加工前会重点关注内部布局、关键孔位、散热路径、接线位置和装配基准，让外壳不仅能成形，也能满足后续整机装配要求。
散热与接线结构定制
逆变器运行过程中会产生热量，外壳结构需要配合设备散热方式进行设计。我们可根据图纸加工散热孔、百叶窗、风扇孔、通风区域和散热器避位结构，减少后期二次开孔和装配干涉。
接线区域同样需要提前确认。对于电源输入输出端、端子排、连接器和接地点位置，可按图纸预留接线孔、端子孔、过线孔、连接器开孔、接地孔和接地点位置，方便线缆进入、端子连接和接地安装。
如果外壳涉及多组接口或风扇孔位，建议在图纸中明确孔位基准、接口方向和装配面。这样更利于控制切割、折弯和表面处理后的孔位一致性。
内部安装与外部固定结构
逆变器机箱外壳内部通常需要固定控制板、电源模块、端子排、散热器和线缆固定件。我们可定制安装板、内部支架、压铆螺母、压铆螺柱、端子安装位和控制板固定结构，减少后续装配时的二次加工。
外部安装方式会影响外壳的孔位、背板、底部支撑和加强结构。产品可按项目需求加工壁挂孔、安装耳、背板、底部安装孔和机柜内安装结构，适配壁挂式、柜内安装、设备内部安装或独立安装等方式。
对于需要维护的设备，外壳还可以配合可拆卸盖板、检修门、铰链、锁扣和螺丝固定盖板。对于箱体较深、内部元件较重或运输距离较长的项目，可通过翻边、加强筋、焊接支撑件和内部支撑板提升箱体强度和稳定性。
材料选择与表面处理
逆变器机箱外壳的材料选择需要结合使用环境、结构强度、重量控制、散热需求和成本要求确认。室内电源设备外壳通常更关注成形稳定性和成本控制，半户外或户外设备则需要同时考虑防腐、涂层保护和结构防护。
冷轧钢板适合一般室内设备外壳、控制箱和成本敏感型结构件；镀锌板适合需要基础防腐能力的电气设备外壳；不锈钢板适合对耐腐蚀、清洁度或特殊环境有要求的项目；铝板适合轻量化、散热和外观要求较高的设备外壳。
表面处理可根据材料类型和使用环境确认。静电喷粉常用于电气外壳、机箱、柜体和批量外观件，能兼顾外观和防护需求。喷漆适合颜色定制和部分外观要求。阳极氧化主要适用于铝件表面处理，拉丝更适合不锈钢或铝件外观面。镀锌或防腐涂层适合需要增强防腐能力的结构件。
切割、折弯与开孔加工
逆变器机箱外壳通常不是单一板件，而是由多道钣金工序共同形成箱体结构。激光切割适合加工外形轮廓、异形孔、安装孔、接口孔和局部开孔；数控冲孔适合批量孔位、散热孔阵列和规则开孔。
折弯成形用于形成箱体、翻边、安装面、加强边和盖板结构。对于多折弯边、深箱体或有内部安装基准的外壳，折弯顺序会直接影响后续装配尺寸。
开孔加工需要与折弯位置、喷粉厚度和压铆结构一起考虑。如果孔位距离折弯边过近，或接口孔与内部支架位置干涉，后续装配容易出现偏差，因此建议在图纸阶段明确关键孔位和装配基准。
焊接、压铆与装配控制
焊接装配常用于深腔箱体、支架、加强结构和焊接框架。对于逆变器外壳来说，焊接不仅影响结构强度，也会影响箱体平面度、边角垂直度和外观一致性。
压铆加工可预装螺母、螺柱和紧固点，方便后续安装控制板、电源模块、端子排、盖板和支架。压铆件的位置、方向和孔径配合需要按图纸确认，避免出现装配偏位或紧固不稳。
对于带有盖板、检修门、锁扣或内部支架的外壳，建议在加工完成后进行试装检查。这样可以提前发现盖板卡滞、螺纹配合不顺、支架干涉等问题，减少后续整机装配返工。
制造难点与图纸评审
这类产品的制造难点通常不在单个工序，而在结构、孔位、焊接、喷粉和装配之间的配合。折弯回弹会影响箱体角度和盖板配合，焊接变形会影响平面度和外观一致性，深箱体结构需要提前评估折弯顺序、焊接路径和内部可装配性。
对于孔位较多的外壳，需要以图纸基准和首件确认控制安装孔、接口孔和散热孔的一致性。特别是喷粉后装配，涂层会影响孔位、螺纹和盖板间隙，图纸阶段应提前考虑余量和装配关系。
对于孔位、散热和内部安装要求较多的外壳，图纸评审通常比单纯报价更关键。结构是否便于加工、表面处理后是否影响装配、批量生产是否能稳定复现，都需要在生产前确认。
质量检测与批量一致性
逆变器机箱外壳涉及大量孔位、折弯面、安装结构和表面处理。采购商通常不只关注样品是否能做出来，更关注样品确认后批量是否稳定。一个样品合格，不代表批量生产时每个孔位、每个折弯角度和每个盖板间隙都能自然保持一致。
检测时，我们会重点关注外形尺寸、孔位尺寸、折弯角度、平面度、焊接质量、压铆件、表面处理和试装配合。外形尺寸用于确认外壳与设备安装空间是否匹配，孔位尺寸用于检查安装孔、接线孔、风扇孔、端子孔和接地孔位置。折弯角度和表面平整度会影响箱体边角、翻边、安装面和盖板配合。
批量生产可通过首件确认、关键尺寸记录、工装夹具定位和包装前检查，帮助降低尺寸波动、装配返工和运输损伤风险。对于长期复购项目，建议在样品阶段明确关键尺寸、外观面、检测基准和包装方式。
包装防护与交付方式
逆变器机箱外壳可根据材料和外观要求选择喷粉、喷漆、拉丝或其他表面处理。加工完成后的运输和周转防护会直接影响外观质量，尤其是喷粉件、喷漆件和外观面较多的箱体。
包装方式可根据产品表面要求、结构强度和运输方式确认。常见方式包括防刮膜保护、泡棉或珍珠棉隔离、隔层纸分层摆放、护角保护、托盘固定、周转箱包装和项目指定包装方式。
对于外观面较多、喷粉颜色要求较高或运输距离较长的产品，建议在报价阶段提前确认包装标准。样品阶段可以先确认结构和表面效果，批量阶段再根据堆叠方式、运输路线和收货要求确认包装细节。
