描述
定制电气外壳安装板，适用于控制柜、PLC 柜、端子箱及各类电气设备内部元件安装。支持按 CAD 图纸定制孔位、DIN 导轨安装位置、PEM 五金和接地点，可选镀锌钢、不锈钢及铝合金材料，完成切割、折弯、五金压装和表面处理后交付。
什么是电气元件安装板？

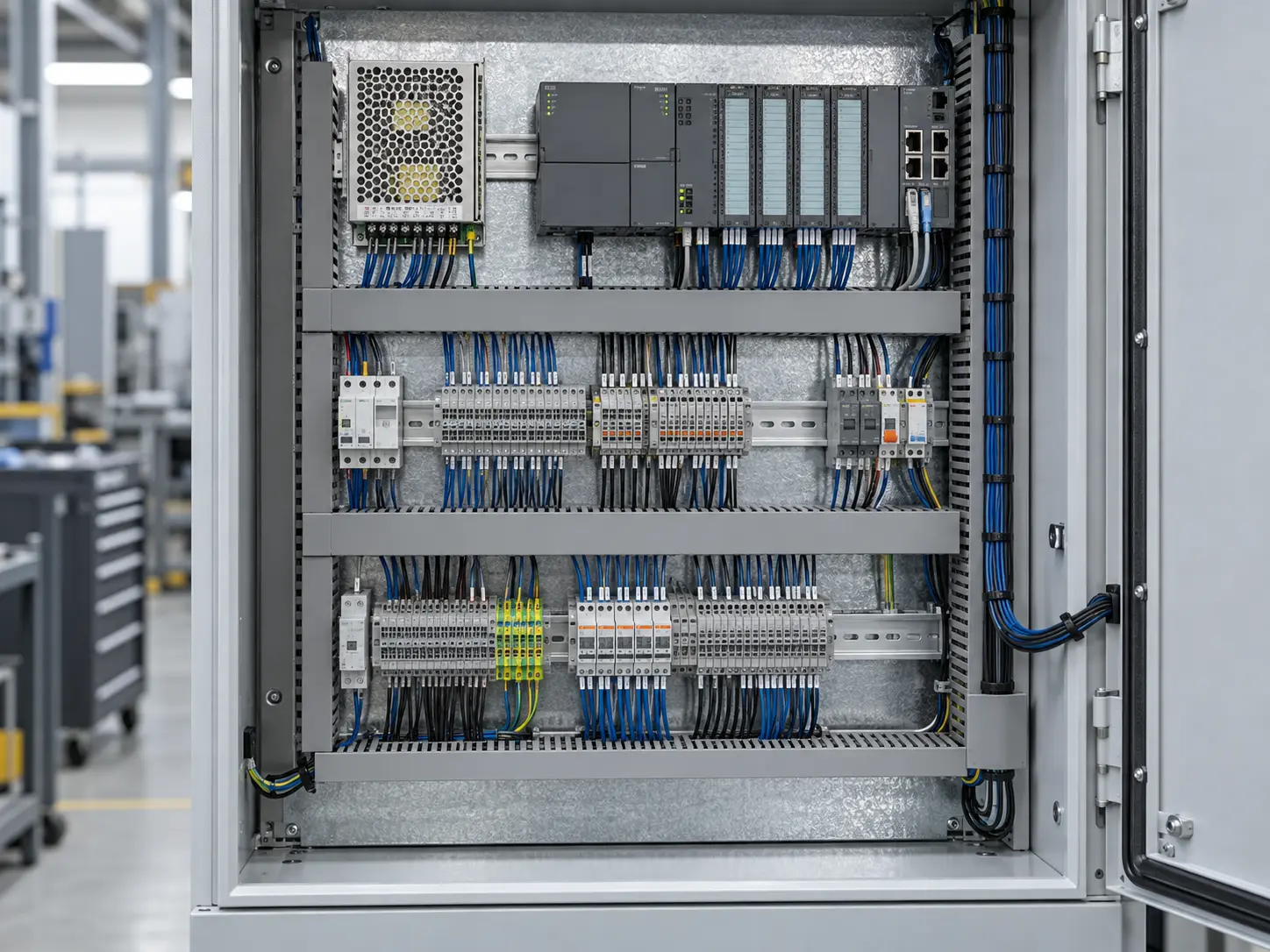

电气元件安装板是安装在控制柜、电气柜或端子箱内部的钣金背板，主要用于固定 DIN 导轨、PLC、端子排、电源、接触器、走线槽及其他电气元件。
安装板通常根据柜体尺寸和元件布局图定制加工，通过激光切割、数控冲孔、折弯、压铆和表面处理完成，并可提前加工安装孔、槽口、接地点和 PEM 五金，使客户收到产品后可以直接进行元件安装和接线。
为什么要在电气控制柜中使用定制安装板？
定制电气安装板可以为控制柜内部的电气元件提供统一、稳定的安装基础，同时减少现场钻孔、定位和五金安装工作。
对于批量控制柜和自动化设备项目，合理设计的安装板还可以提高装配效率和不同批次产品的一致性，主要体现在以下几个方面：
提高电气元件安装效率
DIN 导轨、端子排、PLC 和线槽孔位可以提前按照布局图加工，减少装配人员现场测量和钻孔。
保持批量产品孔位一致
所有安装孔以统一基准加工，有利于不同批次控制柜保持相同的元件安装位置。
提高元件安装稳定性
通过折边加强、压铆螺柱、支柱或焊接螺柱，可以为较重的电气元件提供稳定支撑。
简化 DIN 导轨和线槽安装
可根据实际布局预留 DIN 导轨槽口、线槽安装孔和线缆通过孔，减少后续二次加工。
提前规划保护接地位置
对于粉末喷涂或阳极氧化安装板，可以提前设置裸金属接地区域、接地螺柱和遮蔽位置，保证可靠的 PE 接触。
电气元件安装板的规格
| 规格项目 | 可选范围 |
| 材质 | SGCC / SPCC / SUS 304 / SUS 316 / AL 5052 / AL 6061 |
| 板材厚度 | 0.5–6.0 mm |
| 板型 | 固定板 / 可拆卸板 / 穿孔板 / 实心板 / 翻转板 |
| 加工方式 | 激光切割 / 数控冲孔 / 折弯 / 压铆 / 螺柱焊接 |
| 五金 | PEM 螺母 / 螺柱 / 支柱 / 拉铆螺母 / 焊接螺柱 |
| 孔位 | 按 CAD 布局图定制 |
| DIN 导轨 | 可预留安装孔或槽口 |
| 接地方式 | 接地螺柱 / 裸金属 PE 区 / 锯齿垫圈接触区 |
| 表面处理 | 镀锌 / 粉末喷涂 / 阳极氧化 / 拉丝 / 喷砂 / 喷漆 |
| 交付形式 | 单板 / 带五金 / 带表面处理 / 半总成 |
| 图纸格式 | STEP / IGES / DXF / DWG / PDF |
| 最小起订量 | 支持样件及小批量 |
电气元件安装板的材料和表面处理选项
材料选项
SGCC 镀锌钢
适用于大多数工业控制柜和电气箱内部安装板，具有较好的耐腐蚀性能和成本优势，适合批量生产。
SPCC 冷轧钢
具有良好的折弯和冲压加工性能，通常配合粉末喷涂使用，适用于室内控制柜和设备电气箱。
SUS 304 / SUS 316 不锈钢
适用于食品设备、沿海环境、化工设备及其他对耐腐蚀性能要求较高的应用。SUS 316 更适合高湿度或含氯环境。
AL 5052 / AL 6061 铝合金
重量较轻，并具有良好的耐腐蚀和导热性能，适用于通信设备、电气设备和需要减重的控制系统。
表面处理选项
粉末喷涂
适用于冷轧钢和部分铝合金安装板，可按照 RAL 色号定制颜色，同时提高表面的耐腐蚀和耐磨性能。
镀锌和钝化
常用于钢制安装板，可提高材料表面的防锈能力，同时保持较薄的表面处理层。
阳极氧化
主要用于铝合金安装板，可提高表面耐腐蚀性和耐磨性。需要导电或接地的位置可提前进行遮蔽处理。
拉丝和喷砂
主要用于不锈钢和铝合金，可改善表面纹理和外观一致性。
喷漆
适用于有指定颜色或特殊表面要求的项目，可根据客户图纸和使用环境选择涂层体系。
定制选项
电气元件安装板可以根据控制柜结构、元件布局和装配要求进行定制，包括：
- 安装板整体尺寸和板材厚度
- DIN 导轨安装孔和槽口位置
- PLC、端子排、电源和接触器安装孔
- 走线槽和线缆通过孔
- PEM 螺母、螺柱和支柱
- 拉铆螺母和焊接螺柱
- 接地螺柱和裸金属 PE 区域
- 折边、翻边和加强结构
- 网格孔和散热孔
- 表面处理和颜色
- 螺纹孔和遮蔽区域
- 产品编号和零件标识
- 单板、带五金或半总成形式交付
对于批量 OEM 项目，还可以根据不同柜体尺寸建立统一的孔位基准和 DIN 导轨布局，方便系列化生产。
电气元件安装板的应用
工业控制柜
用于安装 PLC、继电器、电源、接触器、端子排、DIN 导轨及走线槽，是工业控制柜内部最常见的安装结构之一。
PLC 自动化控制柜
适用于自动化设备和生产线控制系统，可根据 PLC 模块、I/O 模块、电源和通信模块的位置定制密集孔位。
电机控制柜
可用于安装接触器、变频器、断路器及其他较重元件，并通过折边或加强结构提高安装板刚性。
端子箱和接线箱
用于安装端子排、接地端子和线缆固定件，在有限的柜体内部空间中提高元件布局利用率。
通信和网络机柜
适用于通信模块、电源模块、端子组件和内部支架的安装，可采用铝合金或镀锌钢制造。
楼宇自动化控制箱
适用于 HVAC、楼宇管理、电梯控制和智能建筑系统中的电气元件集中安装。
移动设备和工业机械
对于存在振动的设备，可通过加强折边、可靠压铆五金和接地结构提高元件固定稳定性。
我们的制造工艺
电气元件安装板通常根据客户提供的 2D 图纸、3D CAD 文件或元件布局图进行加工。
首先根据安装孔、DIN 导轨位置、五金和折弯结构进行可制造性检查，并确认孔位与折弯线之间的距离。
随后使用激光切割或数控冲床完成外形、安装孔、槽口和线缆开孔加工。
需要加强结构的产品进行 CNC 折弯，通过单折边、双折边或翻边提高板材刚性。
PEM 螺母、螺柱和支柱按照图纸位置进行压装，重载位置也可以采用焊接螺柱或其他固定方式。
所有外缘和开孔进行去毛刺处理，避免锐边损伤线缆或影响装配。
如产品需要粉末喷涂、阳极氧化或其他表面处理，会提前确认接地区域和螺纹位置，并根据需要进行遮蔽保护。
完成加工后，对关键孔位、整体尺寸、五金安装、平面度和表面质量进行检查，再进行防变形包装和出货。
FAQ
可以根据我的控制柜布局图加工安装板吗？
可以。您可以提供 STEP、DXF、DWG、PDF 或其他 CAD 文件，我们按照实际元件布局加工安装孔、DIN 导轨位置、线槽孔和五金位置。
可以提前安装 PEM 螺母和螺柱吗？
可以。我们可以按照图纸压装 PEM 螺母、螺柱、支柱、拉铆螺母或焊接螺柱，使安装板到货后可以直接进行电气元件装配。
粉末喷涂后还能保证接地吗？
可以。对于需要保护接地的位置，可以在喷涂前设置遮蔽区域、裸金属 PE 接触面或接地螺柱，避免涂层影响导电接触。
可以连同表面处理和五金一起交付吗？
可以。可以根据项目要求提供仅板材、板材加五金、表面处理加五金，或者包含部分支架和附件的半总成产品。
