描述
定制钣金通风散热侧板，适用于PCS储能柜、19英寸服务器机柜、工业控制柜和配电箱体
- 五种结构配置：百叶窗式、圆孔冲孔、长条冲孔、蜂窝EMI屏蔽式、实心板+风扇安装座。
- 可选材料：SPCC冷轧钢、SECC镀锌钢、SUS304不锈钢、铝合金。
- 公差精度：±0.1mm
- ISO 9001认证生产
- 提交图纸，48小时内获取报价
为什么要在PCS柜中使用散热侧板？
PCS柜在运行过程中，逆变器模块、功率器件和电气元件会持续产生热量，如果热量无法及时排出，会导致设备温度升高、效率下降，并加速元器件老化。使用散热侧板可以通过合理设计的通风结构改善柜内空气循环，将内部热空气排出，同时引入外部冷空气，降低设备运行温度。除此之外，散热侧板还能根据应用环境兼顾防尘、防雨、电磁屏蔽和结构保护要求，提高PCS系统长期运行的稳定性和可靠性。

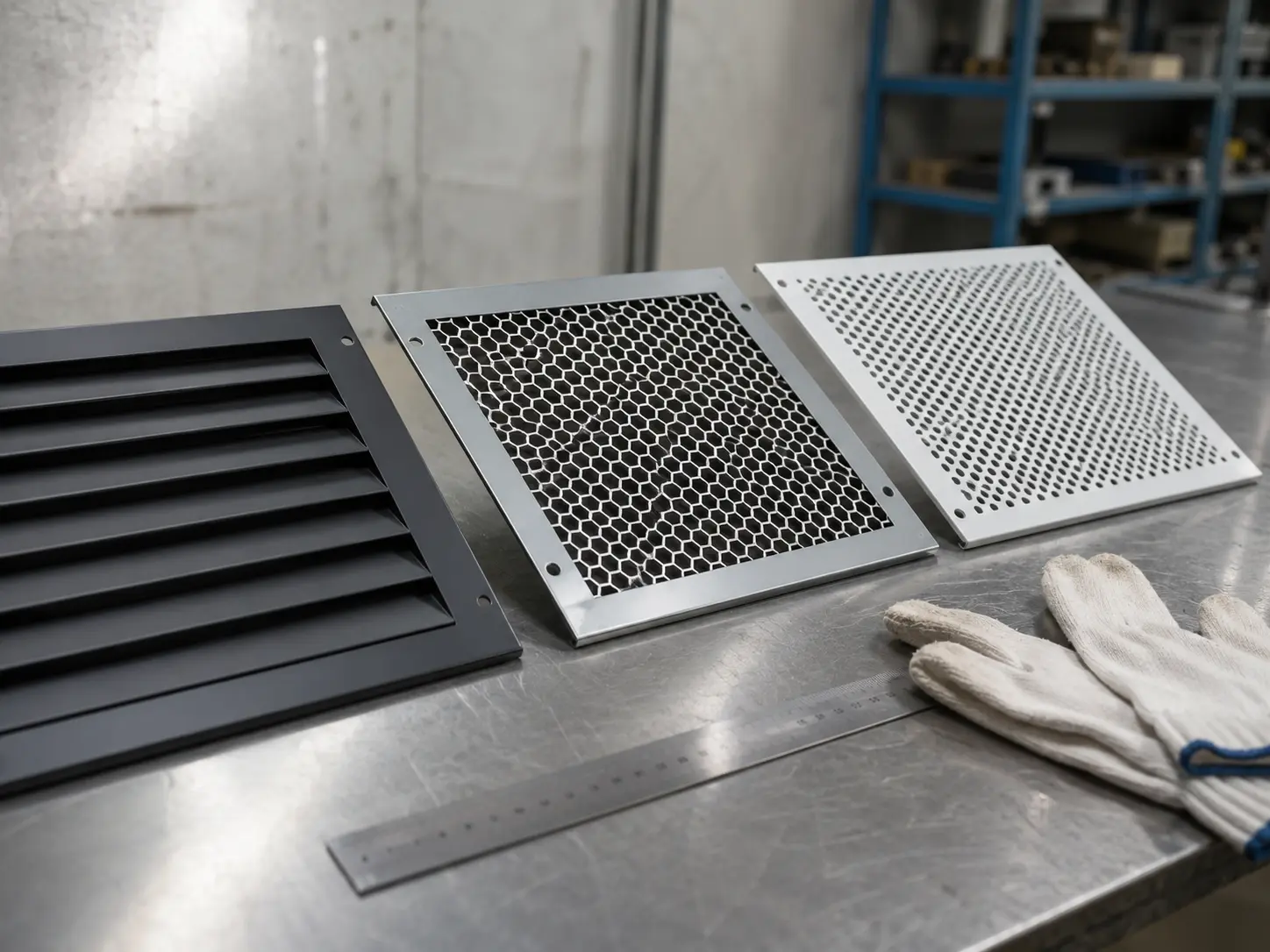

五种面板配置
每种配置以不同的方式平衡散热与防护之间的关系。
百叶窗式
将倾斜的叶片冲压成型在面板表面，形成定向气流通道。重叠的叶片结构能偏转雨水和飞溅液体，同时遮挡对柜内设备的直视——一个零件同时实现通风和防护，无需额外加装过滤棉。
圆孔冲孔
在面板表面均匀冲出圆形孔，提供全方位均匀的气流分布。孔径、孔距和排列方式（直排或错排）按您的目标开孔率设定。
设计说明：错排排列在相同孔距下比直排排列多提供约15%的开孔率——错排消除了对齐孔之间的材料桥。当您需要在固定面板面积内最大化气流时，值得考虑错排方案。
长条冲孔
在相同孔距下，长条形开孔比圆孔提供更高的开孔率——因为长条形状具有更优的面积与周长比。槽宽、槽长、方向（水平/垂直/对角）和间距按您的图纸定义。
方向影响气流特性。水平槽有利于左右对流。垂直槽支持上下烟囱效应。当柜内气流方向不沿单一轴线时，斜向槽是折中方案。如果提供柜体截面图，我们可以给出方向建议。
蜂窝EMI屏蔽式
六角形蜂窝芯装配在金属框架中，形成波导结构。空气可以通过，电磁干扰被衰减。原理：当工作频率低于蜂窝孔的截止频率时，电磁能量在蜂窝通道内呈指数衰减。
三个蜂窝尺寸控制屏蔽性能。更小的孔径提高截止频率——覆盖更宽频带。更大的深度延长衰减路径——更多分贝数。更厚的箔材改善蜂窝连接点的导电性——更少泄漏。标准配置：3.2mm孔径、12.7mm深度，30dB以上屏蔽效能，85%以上开孔率。增强配置：1.5mm孔径、25.4mm深度，50dB以上，覆盖功率电子开关噪声频段。
实心板+风扇安装座
实心面板配合激光切割的风扇安装孔、预装PEM螺柱和可选的过滤支架加工。用于被动对流不够的场景。
这种配置关注的是控制气流方向，而非最大化开孔率。实心面板将所有冷却空气强制通过风扇模块——没有无控泄漏。适用于两种场景：柜内组件需要特定速度的定向气流，或箱体需要比开放式冲孔更高的防护等级——风扇模块自身可集成过滤和密封。可选配卡扣实现免工具拆卸。
材料与表面处理选择
材料
SPCC冷轧钢 — 成本最低，折弯焊接性好，粉末喷涂附着力强。适用于温湿度可控的室内环境。无腐蚀性气体、无盐雾、无雨水接触的场景首选。
SECC镀锌钢 — 基材自带电镀锌层。涂层破损时锌层通过牺牲阳极效应保护钢基材。适用于有一定湿度的工业环境，如靠近门窗的车间机柜、地下室配电间。
SUS304不锈钢 — 铬含量≥18%，自修复钝化膜。适用于室外电信柜、沿海配电设备、化工厂区控制柜。折弯回弹比碳钢大约15%-20%，模具磨损更快，交期和成本相应增加。
铝合金 — 密度约为钢的三分之一。适用于壁挂柜、车载设备等重量敏感场景。标准表面处理为阳极氧化。
表面处理
粉末喷涂（标准色） — 静电喷涂后高温固化，厚度60-80μm。标准色为黑（RAL 9004）、白（RAL 7035）、灰（RAL 7032）。交期最快，成本最低。
粉末喷涂（定制RAL色） — 同工艺，需定制涂料配方匹配您的RAL色号。增加3-5个工作日交期。适用于品牌色统一或环境色彩协调。
镀锌 — 热浸镀锌层厚（40-80μm），表面较粗糙，防护寿命长。电镀锌层薄（5-12μm），表面平整，防护寿命较短。主要与SPCC配合使用。
阳极氧化 — 仅适用铝合金。膜层10-20μm，硬度高，耐磨。颜色可选银白、黑色、金色。
电泳涂装 — 最大优势是能覆盖粉末喷涂难以到达的区域：内孔壁、折弯缝隙、五金件凹槽。适用于结构复杂的面板，通常作为底层防腐。
镀镍/镀锡 — 主要用于蜂窝EMI屏蔽板。镀锡提升蜂窝连接点导电性和屏蔽效能。镀镍提供耐腐蚀与导电组合。不建议用于普通百叶窗或冲孔面板。
材料与表面处理兼容性
SPCC冷轧钢 — 粉末喷涂 / 镀锌 / 电泳涂装 / 镀镍 / 镀锡
SECC镀锌钢 — 粉末喷涂 / 电泳涂装
SUS304不锈钢 — 粉末喷涂 / 电解抛光 / 钝化 / 镀镍 / 镀锡
铝合金 — 阳极氧化 / 粉末喷涂
如选择不兼容组合，我们在可制造性审查中会指出并建议替代方案。
定制选项
尺寸——完全定制。从紧凑的1U机架安装盲板到超过1500mm的全高侧面板。超大面板可采用多片拼接方案，接缝隐蔽。
冲孔几何——百叶窗叶片数量、角度、间距。圆孔/长条孔的孔径、孔距、排列方式。蜂窝的孔径、壁厚、深度。全部按您的图纸加工。
裁切开口——风扇安装孔（标准轴流风扇尺寸）、走线槽、过滤棉裁切口、锁具开孔、风管接口。全部在我方工厂完成加工——您的产线无需二次处理。
五金件——快拆卡扣、免拆螺丝、铰链、PEM螺柱、压铆螺母、导电EMI衬垫、防振底座。标定压入力安装，拉拔力验证。
品牌标识——激光雕刻、丝网印刷、化学蚀刻。Logo、序列号、条形码、二维码均可。
环境适配——防雨百叶窗结构用于室外雨淋环境。抗紫外线粉末涂层用于长期日晒环境。SUS316L用于化工或海洋环境。防振安装件用于车载柜体。
应用场景
PCS储能系统
为逆变器模块和电池管理系统散热。侧面通风面板通过自然对流承担大部分热量排出，降低风扇运行时间，延长风扇使用寿命。
数据中心服务器机柜
通过符合EIA-310-D标准的19英寸侧面板提供均匀气流。50%-60%开孔率的冲孔面板可覆盖标准密度机柜，无需强制散热。
工业自动化
在工厂环境中以IP43以上防护等级提供通风。百叶窗叶片阻挡缩短内部电子设备维护周期的污染物。
电信和5G室外基站
为暴露在外的基站箱体提供耐雨水的被动气流。防雨百叶窗几何结构在自然对流持续的同时排出雨水。
电力配电
在高压箱体中同时实现电磁干扰控制和散热。蜂窝面板阻止电磁辐射通过通风开口泄漏——在靠近通信设备或居民区的安装环境中是必需的。
测试与测量
为精密仪器箱体和EMC暗室提供50dB以上的屏蔽。增强型蜂窝在不阻断防止热漂移所需气流的前提下，提供校准设备所需的电磁隔离。
钣金制造工艺
六道工序，全部在厂内完成。
第一步：材料检验——核对材质证书、测量厚度、检查表面状况。不符合规格的材料在进入生产线前即被剔除。
第二步：下料——光纤激光用于复杂轮廓和高精度特征。CNC转塔冲床用于大批量冲孔阵列和百叶窗成型。根据每个订单选择合适的工艺——或在同一块面板上同时使用两种工艺。
第三步：成型——CNC折弯机。按图纸要求加工折弯翻边、加强筋和边缘加固。折弯顺序经过编程以减少多弯件的累积角度误差。
第四步：连接——点焊、氩弧焊/气保焊、PEM螺柱和压铆螺母安装。五金件压入力经过标定，每个安装件均逐一检查。
第五步：表面处理——粉末喷涂、镀锌、阳极氧化、电泳涂装或电镀。涂层厚度经过测量并记录。
第六步：检验与包装——关键基准点尺寸检测。表面和涂层检查。五金件拉拔力测试。EPE泡沫独立包裹，装入加固纸箱。
常见问题
提供样品吗？
提供。首件样品附完整尺寸检验报告，在量产前由您确认。样品交期：7-10个工作日。
能按我们的图纸生产吗？
可以。接受DWG、DXF、STEP、IGES、SolidWorks、PDF格式。没有图纸？发样品或草图。我们可以建立三维模型并据此报价。
接受OEM/ODM吗？
都接受。OEM范围包括定制Logo标识、定制包装和贴牌生产。ODM支持涵盖面板设计、通风配置、材料选型和热性能优化的工程协助。
百叶窗、冲孔和蜂窝怎么选？
百叶窗：定向气流+防飞溅。冲孔：最大化均匀气流。蜂窝：EMI屏蔽+通风。不确定？发送柜体尺寸、热负荷和环境条件——我们推荐配置。
可以参观工厂吗？
欢迎。请提前预约——我们安排工厂参观、生产线巡览和质量体系介绍。
