描述
产品描述

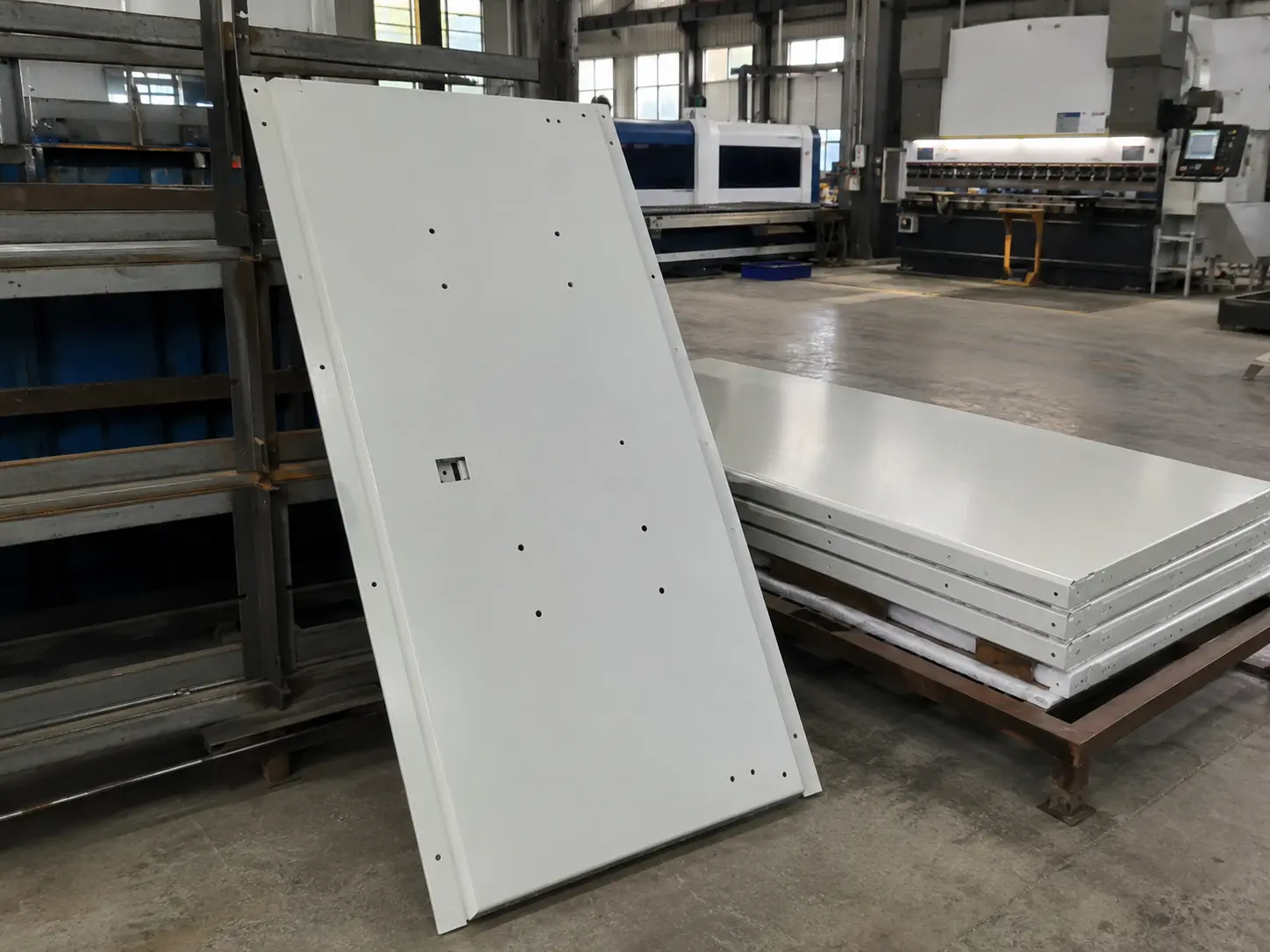

侧板是开关柜壳体的左右墙板。它密封柜体内部，防止灰尘、湿气和意外触碰。它在运输和运行过程中承受载荷。它对整柜的防护等级有直接贡献。
一块侧板能不能用，取决于三件事：
配合精度。 侧板必须和您的框架几何完全对齐——每个安装孔、每条密封边、每个连接点。一块尺寸全对但螺栓孔偏了 2 mm 的侧板，就是废品。
平整度。 翘曲的侧板无法和框架密封条贴合。在 20–30 年的使用寿命中，一旦出现鼓包变形，柜体的防护等级就名存实亡——不管当初装得多紧。
连接可靠性。 把侧板固定在框架上的五金件，必须经得起反复拆装，不能松动，也不能损伤板材基体。
所以我们每一块侧板都从您的框架图纸做起。
材料与表面处理的配合
选什么材料，取决于侧板在整个使用寿命中面对什么环境。每平方米的成本只是其中一部分。
冷轧板（SPCC、DC01、Q235A） ——室内干燥洁净房间的默认选择。喷粉涂层在干净的轧制表面上附着力最强。成本最低。风险在于：一旦涂层被划穿露出裸钢，腐蚀会很快开始。在干燥的配电室内，这通常不是问题。
镀锌板（SGCC、DX51D） ——多了一层牺牲性锌层。喷粉磕破时，锌层先被腐蚀。适合湿度波动的房间，或调试期间面板经常被搬运的场合。注意：锌层在极小折弯半径下可能产生微裂纹。我们在加工中调整模具来处理这个问题。
铝锌板（AZ150、AZ185） ——中高压开关柜壳体的标准材料。铝锌合金镀层的抗氧化性优于纯锌，尤其是在切割边缘。对于预期在变电站运行 20–30 年的壳体，这是防护性和成本之间的最佳平衡。
不锈钢（304、316、316L） ——当涂层防护不够时使用：沿海盐雾、化工气氛、食品加工区域。316L 用于海洋和化工环境，304 用于一般户外。成本更高，更难成型，但彻底消除了对涂层的依赖。不锈钢的回弹特性与碳钢不同，我们的数控折弯程序已做相应调整。
铝合金（5052、6061） ——重量约为钢材的三分之一。用于建筑结构承载受限的场合（屋顶安装）、运输成本与重量挂钩的场合（移动变电站），或需要阳极氧化表面的场合。5052 成形性好，6061 强度更高但在小半径折弯时容错率较低。
| 使用环境 | 推荐方案 | 原因 |
| 室内干燥 | 冷轧钢 + 喷粉 | 成本最低，涂层附着力强 |
| 室内湿度波动 | 镀锌板 + 喷粉 | 锌层在划伤处保护基材 |
| 中压/高压柜标准 | 铝锌板 + 喷粉 | 行业默认选择，切口处耐蚀性最好 |
| 室外温带 | 铝锌或镀锌 + 喷粉 | 抗紫外线涂层 + 金属基材 |
| 室外沿海/化工 | SS316L（拉丝或裸板） | 不依赖涂层防腐 |
| 化学腐蚀 | SS316L + 环氧聚酯涂层 | 基材 + 面漆双重防护 |
| 重量受限 | 铝合金 5052 或 6061 | 钢材三分之一重量 |
用在哪里
适用柜型：
GGD / GCS / GCK / MNS / MNS2.0 / KYN28 / KYN61 / XGN / HXGN / HXGN15 / ArTu / 8PT 型 / 定制框架
场景案例——室外沿海变电站
一座沿海站点的 36kV 户外开关设备面临含盐空气、紫外线照射和大幅温度循环。不锈钢 316L 是务实的选择——不是因为侧板会被淹没，而是在 25 年的使用寿命中，任何涂层防护体系都存在微裂纹或边缘暴露后在盐雾中引发腐蚀的风险。不锈钢消除了这种依赖。每平方米成本比涂装碳钢高两到三倍，但免去了涂层检查、修补和重涂的维护周期——对于难以到达的户外变电站，这才是整个资产生命周期里更大的成本。
场景案例——高热负荷室内变频柜
工业厂房中的变频驱动柜内部产生大量热量。侧板需要允许空气对流散热，同时防止灰尘和飞溅水进入。百叶通风面板——在面板表面成型的水平百叶片——提供了正确的平衡：定向气流配合飞溅偏转。百叶可以在 30%–45% 开孔率的同时维持 IP54 级防护，相同开孔率的平面穿孔板做不到这一点，因为倾斜的百叶片能将水从开口处偏转开。
服务行业： 电力配电 · 工业自动化 · 石油天然气 · 矿业 · 铁路 · 通信与数据中心 · 新能源 · 船舶海洋 · 水处理 · 建筑电气
侧板类型——选择正确的结构配置
整体式 ——标准方案。一块板材折弯成完整外形。最简单、最经济。适用于 400–1000 mm 宽度范围内的大部分 GGD、GCS、MNS 柜型。
分段式 ——两段或多段通过定位销、榫槽或螺栓法兰拼接。用于侧板尺寸超过最大加工板材面积，或太大不便整体搬运的场合。
可拆卸检修式 ——用快锁或快速释放紧固件拆卸。适用于电池舱、UPS 柜和需要频繁维护的面板。定位特征必须经得起反复插拔而不磨损到松旷。
铰链式 ——绕铰链安装点翻转打开。铰链孔必须与框架铰链座精确对准。重面板（不锈钢、2.5 mm 以上）需要在铰链安装区域内侧焊加强板，防止长期使用后下垂。
百叶通风式 ——在一次折弯行程中成型百叶片。百叶在 30%–45% 开孔率下仍能保持防溅水偏转能力，这是相同开孔率的平面穿孔板无法同时做到的。
穿孔散热式 ——激光切割或冲压的孔阵。当开孔率超过大约 50% 时，面板刚度显著下降，必须加结构增强。
焊接加强组件式 ——多块板材焊接成带内肋或角撑的刚性子组件。用于高振动和高载荷环境。
结构增强
宽度超过 500–600 mm 的平面钢板不加增强就会鼓包变形。具体阈值取决于材料、厚度和安装点分布——1.5 mm 冷轧板可能在 550 mm 处开始起波；同样材料 2.0 mm 厚度可以稳定到 750 mm。我们在 DFM 评审中评估这个问题。
增强方式：
- 折边——沿周边做 10–20 mm 的回折。成本最低。不需要额外材料，不需要焊接，在同一次折弯中完成。适用于 500–800 mm 跨度。
- 翻边——90° 法兰贴合框架后形成箱型截面。适用于 800–1200 mm 跨度。
- 成型加强筋——面板表面浅压成型的筋条。不增加材料重量的情况下提高截面模量。
- 焊接内肋——内侧焊扁钢或角钢。当空间限制无法做压筋时使用。
- 角部支撑——角部的 L 型板或撑板。抵抗运输、地震或电缆拉扯中的扭转变形。
框架连接
大多数开关柜侧板用螺栓或压装五金件连接到框架——而不是焊接。原因有三：
焊接会翘曲薄板。 在 1.0–1.5 mm 板材上，焊接会在焊缝旁边产生 0.5–2.0 mm 的变形。对于贴着密封条框架安装的侧板来说，这个变形就是泄漏通道。
焊接收缩会偏移尺寸。 一块 1500 mm 的侧板在四个角焊接后可能收缩 0.3–0.8 mm。在这个跨度上，收缩量就是螺栓能不能顺利穿入孔位的差别。
螺栓连接的侧板可以维护。 拆下、维护、装回。焊接的侧板只能切割拆卸。在 20–30 年的使用周期中，这个区别有实际意义。
典型的中压柜连接配置：四个角安装压铆螺母，顶部中央装快锁，一条竖边安装铰链。
通风与开孔
百叶通风口 ——一次折弯行程成型。定向气流配合防溅水偏转。可以在 30%–45% 开孔率下维持 IP54 防护。
穿孔 ——圆孔或长圆孔。最大通风面积。散热效果在开孔率大约 50% 以内近似线性增长，之后增量递减而刚度损失继续加大。
电缆固定头入口 ——圆形开孔，直径公差控制确保固定头密封。太松密封不住，太紧装不进去。
控制器件开口 ——按钮、指示灯、转换开关、仪表、触摸屏。一排按钮孔如果有 1 mm 的偏差就会肉眼可见，直接暗示加工质量差。
制造方式
每一个工序步骤——从来料到成品包装——都在我们自己的工厂完成。没有外协。一块折弯后偏差 0.3 mm 的侧板不会被送到另一个涂装厂喷完粉再被判废。问题在同一工序内被发现、被解决。
工序流程：
来料检验 → 激光/数控切割 → 数控折弯 → PEM 五金件压装 → 焊接（如有需要） → 前处理 → 涂装 → 五道检验 → 包装。
质量控制
五道检验：来料检验（IQC）、首件检验（FAI）、过程抽检（IPQC）、涂装检验（膜厚和附着力）、出货检验（OQC）。
每批生产的首件都要对照图纸做全尺寸检查——每个关键孔、每条折弯、每个总体尺寸。这确认了数控程序和模具选择在整批生产之前就是对的。
可提供的文件：
- 首件检验报告（FAI）
- 材质证书
- 尺寸检验报告
- 涂层厚度报告
- 盐雾试验报告（应要求提供）
- 附着力测试记录
- 包装检验记录
常见问题
问：能按我的图纸加工吗？
可以。支持 STEP、STP、DXF、DWG、PDF、IGES、SLDPRT 等格式；没有图纸也可提供照片、手绘或实物样品。
问：该选什么材料和厚度？
室内可选冷轧钢，潮湿环境选镀锌板，中高压柜可选铝锌板，沿海或化工环境建议不锈钢。常用厚度为 1.5–2.5 mm，我们会根据跨度和载荷提供建议。
问：有设计优化服务吗？
有。每份报价均包含免费 DFM 评审，检查孔位、折弯、加强结构、五金件及涂层配合。
问：多快能报价？
收到完整图纸和需求后，24 小时内反馈报价。
