描述
定制触摸屏操作箱用于在工业设备与操作人员之间建立独立的人机操作界面。箱体可集成触摸屏、面板电脑、急停按钮、选择开关、指示灯、通信接口及其他控制元件。
与普通电气接线箱不同，HMI 操作箱还需要考虑屏幕观察角度、操作位置、元件安装深度、线缆走向、检修空间以及悬臂或立柱安装产生的机械载荷。
每套操作箱都围绕已确认的 HMI 图纸和设备布局制造。产品可以仅提供钣金空箱，也可以根据项目要求预装五金、密封条、安装板和客户提供的操作元件。
HMI 与操作元件集成
前面板根据客户确认的 HMI 机械图纸或操作面板布局进行加工。
可集成的结构包括：
- 触摸屏和面板电脑开孔
- 安装孔、焊接螺柱、支架或压紧结构
- 急停按钮和操作按钮开孔
- 选择开关和指示灯孔位
- USB、网口、通信接口和电源接口开孔
- 电缆接头和穿板连接器开孔
功能标签、雕刻标识和铭牌触摸屏的可视开孔只是适配设计的一部分。内部深度还需要容纳 HMI 本体、背部连接器、安装卡扣、端子方向以及线缆弯曲空间。
对于安装配合要求较高的项目，可以通过已确认的三维模型、客户提供的实物元件、样板或专用检具进行适配验证。
安装方式与悬臂接口
操作箱可设计为以下安装方式：
- 悬臂安装
- 立柱安装
- 壁挂安装
- 设备框架安装
固定工作台安装安装接口可以布置在箱体顶部、底部或背部。连接孔位、转接板和加强结构均按照确认后的接口图纸制造。
对于悬挂或旋转安装，箱体本体、内部元件、把手和线缆都会影响总重量。设计加强结构时，应结合预计总重量和大致重心位置评估安装接口。
悬臂接口区域可增加内部加强板或承载框，使载荷分散到箱体结构，而不是集中作用在单块板件上。
线缆可以通过悬臂内部、背部连接器板或顶部与底部独立进线口进入箱体。
典型安装场景

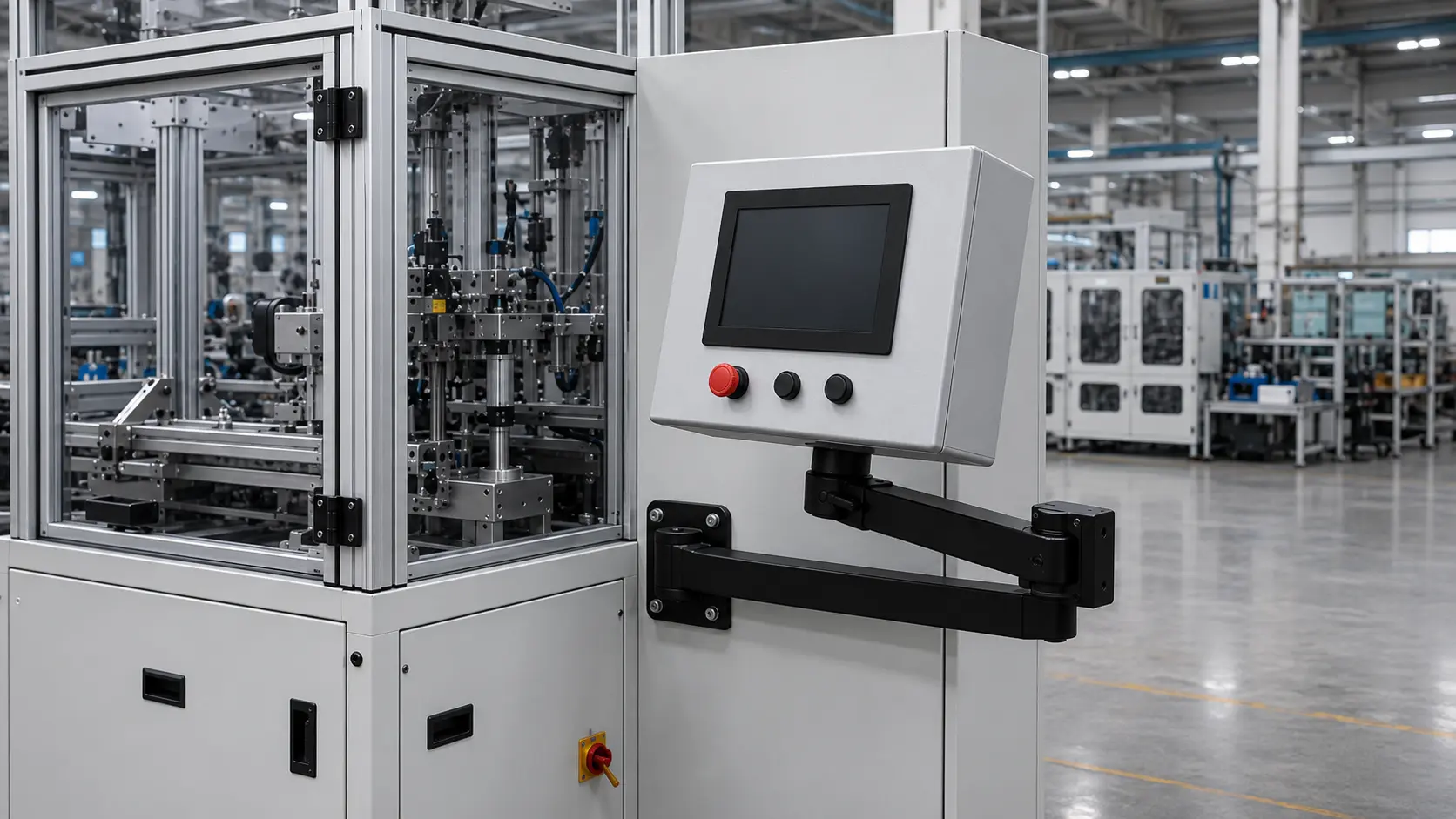

安装在自动化设备侧面的悬臂式操作箱，可采用底部加强接口、悬臂内部走线和后部检修门。该结构能够保持前面板整洁，同时方便从箱体后部进行接线和维护。
材料与表面处理的选择
材料应根据腐蚀风险、箱体重量、清洁要求和整机外观选择。
| 材料方向 | 典型应用 |
| 碳钢 | 一般工业设备，适合需要耐用喷粉表面的场景 |
| 不锈钢 | 高湿、腐蚀、食品加工或冲洗环境 |
| 铝合金 | 对箱体重量和悬臂负载有较高要求的应用 |
可选表面处理包括：
- 粉末喷涂
- 不锈钢拉丝
- 不锈钢钝化
- 铝合金阳极氧化
- 定制设备颜色
印刷或雕刻标识箱体防护能力取决于整体结构。门框回边、密封条压紧量、锁闭压力、焊缝、进线结构、通风开口和已安装元件必须相互配合。
具体 IP 或 NEMA 防护目标，应在最终箱体结构、五金、密封方式和测试要求确认后再确定。
定制钣金制造
生产以确认后的图纸和元件布局为基础。
典型制造流程包括：
- 二维图纸和三维模型审核
- 可制造性分析
- 激光切割或数控冲孔
- 精密折弯
- 焊接和焊缝处理
- 压铆件、螺柱和支架安装
- 表面预处理
- 喷粉或其他指定表面处理
- 五金、密封件和可选元件装配
- 尺寸检验和适配验证
成品保护与包装在重复批量生产前，可以先进行样品或首件制造，用于确认 HMI 安装、检修方向、悬臂接口和装配顺序。
质量控制与适配验证
检验重点集中在影响安装、操作和维护的关键尺寸与接口。
常见检验项目包括：
- 材料和板厚确认
- HMI 开孔尺寸
- 安装孔位
- 前面板平面度
- 箱体外形尺寸
- 对角尺寸和方正度
- 门缝和门板对齐
- 铰链与锁具操作
- 悬臂接口位置
- 加强结构位置
- 接地结构
- 涂层或表面外观
实物元件或检具试装关键尺寸应在确认后的图纸中单独标识。HMI 配合尺寸和安装接口通常需要比普通外形尺寸更严格的控制。
适配验证方式
对于带有大面积触摸屏开孔的前面板，仅进行尺寸测量可能无法完全证明实际安装效果。可以使用实物元件、确认后的安装模板或专用检具，验证开孔、固定孔和面板状态后再进入批量生产。
应用场景
定制 HMI 操作箱可用于：
- 工业自动化设备
- 包装机械
- 数控机床和加工设备
- 机器人工作单元
- 物流输送系统
- 检测与测试设备
- 食品加工机械
- 工艺设备
能源与储能系统
非标生产设备箱体结构应根据实际安装方式、元件布局和使用环境设计，而不是简单套用通用行业配置。
索取定制 HMI 操作箱报价
请提交 HMI 图纸、箱体尺寸、元件布局、安装方式和采购数量，我们将对产品结构和制造要求进行评审。
如有条件，请提供：
- HMI 品牌和型号
- 机械安装图或开孔图
- 二维或三维箱体图纸
- 安装方式
- 使用环境
- 材料或表面处理要求
- 进线方向
- 五金和装配要求
- 采购数量
目标交期即使设计尚未完全确定，也可以提交初步需求。板厚、加强方式、检修结构和其他制造细节可在图纸审核后确认。
