描述
面向工业驱动系统的定制变频器防护箱
变频器防护箱不只是一个外部金属罩。它还需要为设备提供稳定安装基础、预留合理接线空间、建立可行的散热路径，并方便后续安装、检修和维护。
我们的定制变频器防护箱根据实际变频器、内部元件、安装位置和使用环境进行制造。产品可作为单独钣金箱体交付，也可配置安装板、机械五金和约定的机械预装配结构。
标准供货范围主要聚焦钣金箱体和机械结构。变频器本体、电气接线、控制程序和系统调试仅在项目明确约定时提供。
变频器防护箱结构形式
箱体结构需要根据设备尺寸、内部载荷、现场空间、检修方式和安装位置确定。
| 结构形式 | 典型用途 | 制造考虑 |
| 壁挂式箱体 | 小型变频器、泵控制、风机系统和设备侧安装 | 背部安装孔、箱体深度、门体开启空间、底部或侧面进线 |
| 落地式箱体 | 较大型变频器、多元件布局或需要更多接线空间的项目 | 底座、门板加强、搬运结构和安装占地 |
| 框架式机柜 | 大型箱体、较重内部组件或模块化设备布局 | 承载框架、可拆面板、分区结构和运输刚度 |
| 分舱式箱体 | 需要将变频器、线缆、冷却或控制区域分开的项目 | 内部分隔、独立检修、线缆走向和气流隔离 |
| 设备集成式外壳 | 直接安装在机械设备或框架上的箱体 | 接口尺寸、安装支架、振动和相邻部件间隙 |
最终结构在图纸评审阶段确认。大型箱体可能采用框架加面板结构，而紧凑型壁挂箱通常可由较少数量的折弯板件组成。
热管理与气流设计
热管理是变频器防护箱的重要设计输入。合理方案通常取决于三个因素：
- 变频器及其他元件产生的热量
- 安装现场的最高环境温度
- 箱体内部允许的最高温度
箱体可根据项目需求配置不同热管理结构。
| 热管理方向 | 钣金制造范围 |
| 自然通风 | 定制通风孔、受保护开口、内部间距和空气流通路径 |
| 风扇与过滤器通风 | 风扇和过滤器开孔、安装孔、防护罩和维护空间 |
| 外置散热器结构 | 后部或侧面开口、密封法兰、安装接口和局部加强 |
| 热交换器接口 | 设备开口、安装孔位、加强结构和密封预留 |
| 机柜空调接口 | 侧板或门板开口、局部加强、排水和安装支撑 |
| 独立气流舱 | 内部分隔板、风道、导风板、进风区和排风区 |
通风孔应根据气流方向和散热要求布置，而不是作为装饰性孔洞。进风和排风位置应尽量避免热空气直接回流到进风口。
过滤器还需要保留足够的拆换空间。散热效果合适但维护困难的结构，可能增加后期停机时间。
室内与户外防护结构
室内和户外应用对箱体结构的要求不同。
室内箱体通常更关注紧凑结构、检修空间和过滤通风。户外箱体还需要考虑雨水、日晒、排水、腐蚀和受保护的气流路径。
户外结构可包括：
- 斜顶
- 防雨罩
- 滴水边
- 受保护通风孔
- 迷宫式气流通道
- 带连续密封条的门框法兰
- 密封进线区域
- 排水路径
- 遮阳板
耐腐蚀材料与表面处理仅增加一个顶盖并不能形成完整的户外箱体。门缝、百叶窗、电缆入口、板件接缝和排水结构需要整体考虑。
目标防护要求应在技术评审中确认。测试、认证和责任范围需要按项目单独约定。
材料与表面处理
材料选择会影响箱体刚度、重量、耐腐蚀性、导热、接地、外观和成本。
| 材料 | 典型选择逻辑 | 可选表面处理 |
| 碳钢 | 刚度较好，成本相对可控，适合室内或喷涂后的户外箱体 | 粉末喷涂或项目指定防护涂层 |
| 镀锌钢 | 常用于内部板件、安装板和需要基础防腐的结构 | 本色、钝化或按要求增加涂层 |
| 不锈钢 | 适用于潮湿、腐蚀、清洗或洁净工业环境 | 拉丝、钝化、喷砂或项目指定处理 |
| 铝合金 | 适用于轻量化和需要较好导热性能的箱体 | 本色、阳极氧化、粉末喷涂或指定处理 |
板厚应根据箱体尺寸、门板跨度、内部元件重量、安装方式、搬运条件和刚度要求确定。
同一箱体的不同部件可以采用不同板厚。门板如果安装显示器和操作元件，即使箱体主体不需要加强，门板本身也可能需要加强筋或加强板。
典型应用
定制变频器防护箱可用于：
- 水泵和水处理系统
- 工业风机和鼓风机
- HVAC 设备
- 输送与物料搬运系统
- 包装与加工设备
- 自动化生产设备
- 电机控制系统
- 农业与灌溉设备
- 户外公用设备
- 设备集成式驱动系统
场景示例：壁挂式水泵驱动箱
紧凑型水泵控制系统可能需要壁挂式箱体、底部进线、可拆安装板、过滤通风和门板操作元件。设计时需要平衡箱体深度、端子操作空间和过滤器维护空间。

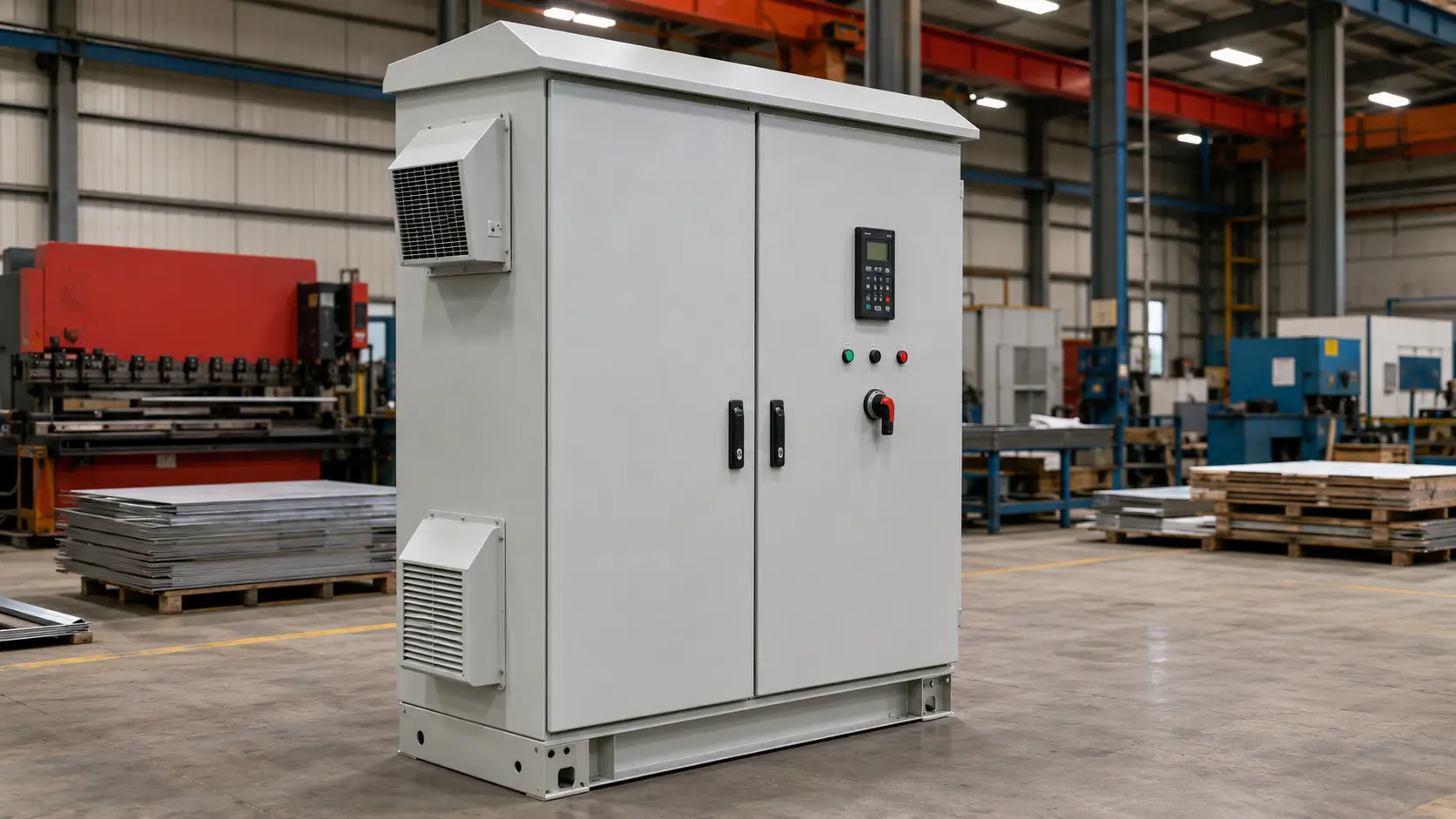

场景示例：户外风机驱动箱
户外风机控制项目可能需要斜顶、防雨通风口、密封门体、耐腐蚀表面处理和减小太阳辐射影响的结构。散热开口和防雨结构需要作为一个整体设计。
场景示例：落地式变频器机柜
较大型驱动项目可能需要加强型落地柜、独立驱动区和线缆区、整块安装板、可拆进线板、门体加强和适合机械搬运的包装。
供货范围
报价可根据以下供货层级准备：
- 空钣金箱体
- 带安装板箱体
- 带机械五金箱体
- 带冷却设备安装接口箱体
机械预装配套件供货范围可包含门板、可拆面板、锁具、铰链、螺柱、压铆件、支架、接地件、密封条和约定的机械附件。
变频器、电气接线、控制程序和调试不默认包含，除非报价中明确列出
钣金制造与机械装配
制造工艺根据具体箱体结构确定，而不是采用固定流程。
典型工序包括：
- 图纸和元件资料评审
- 激光切割或必要时 CNC 冲孔
- CNC 折弯
- 压铆五金安装
- 焊接或机械连接
- 打磨和边缘处理
- 表面前处理与表面处理
- 密封条和机械五金安装
- 安装板及附件试装
- 尺寸与外观检验
结构连接方式
可采用：
- 连续焊或间断焊
- 点焊
- 铆接
- 螺栓连接
- 插接定位结构
- 焊接与可拆结构组合
焊接箱体通常具有较好的整体刚度，并可减少客户现场装配工作。螺栓或模块化结构则更适合需要拆装、替换面板、分体运输或独立维护的项目。
质量控制
检验重点放在影响安装和维护的关键结构上。
典型检查包括：
- 箱体总体尺寸
- 变频器和附件安装孔位
- 安装板平面度
- 门体对齐和开启间隙
- 锁具和铰链配合
- 操作接口开孔
- 风扇和过滤器试装
- 电缆入口布局
- 接地五金
- 表面外观
包装保护项目所需检验记录可在报价阶段确认。可提供的文件取决于图纸、订单阶段、检验方案和客户要求。
获取定制变频器防护箱报价
请提交变频器数据表、箱体图纸、三维模型、内部元件布局或参考样品，并注明安装环境、冷却要求、电缆入口方向、采购数量和所需供货范围。
我们可以根据项目资料评审：
- 箱体结构
- 安装板布局
- 通风和冷却接口
- 门板及电缆入口开孔
- 材料与表面处理
- 机械五金与装配
- 样件和批量生产要求
- 检验与包装需求
