描述
这个产品是什么

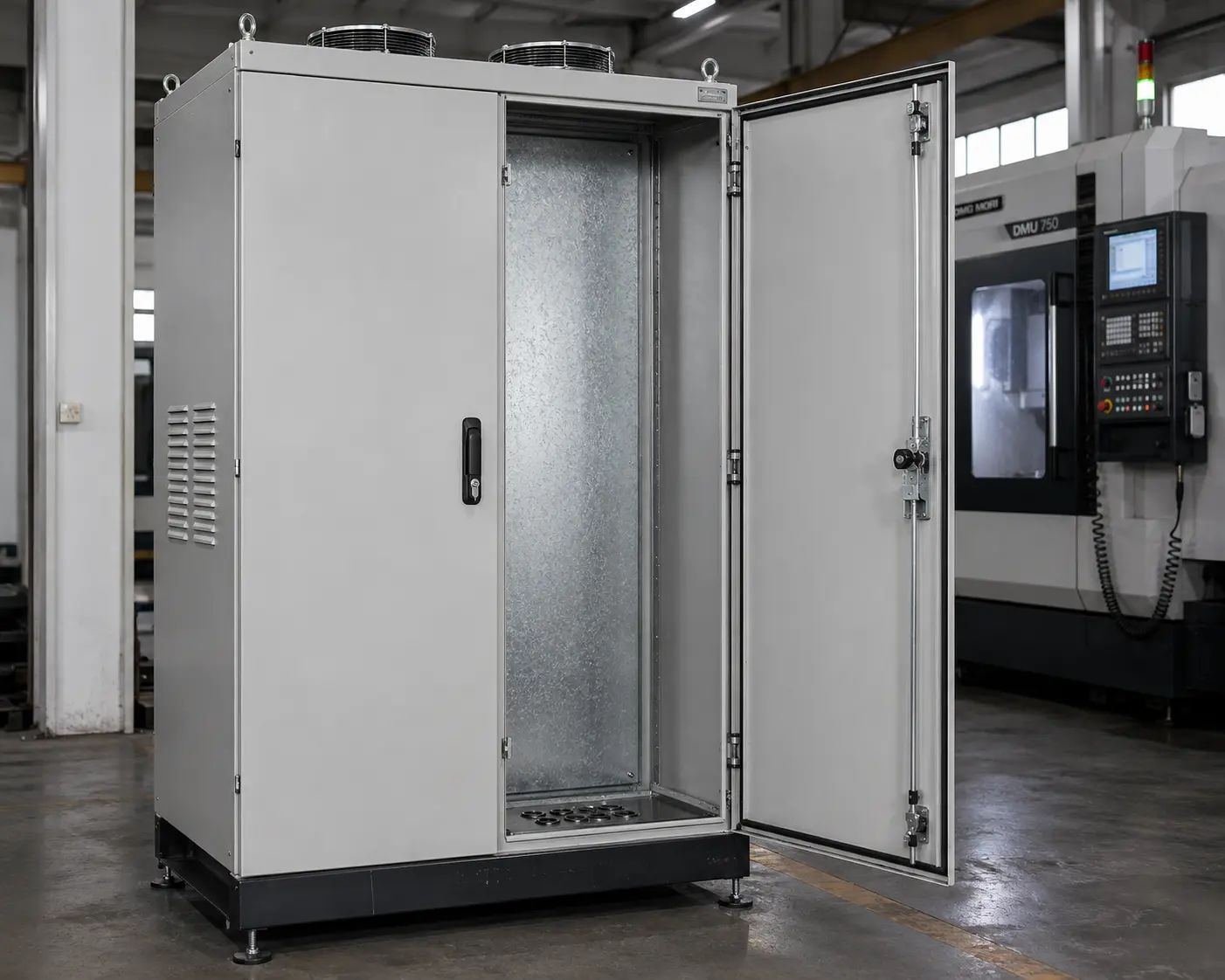

这是保护和组织CNC机床内部电气控制系统的钣金壳体。它承载PLC、伺服驱动器、变频器、接触器、继电器模块和控制线路 — 并将它们与车间环境隔开。
这个壳体同时承担五项功能：
隔绝污染物。 粉尘、油雾、冷却液飞溅和金属切屑被IP等级的密封系统、精确的门缝间隙和密封的线缆入口阻隔。密封不是材料属性 — 它是制造精度的结果，取决于折弯精度、密封槽精度和五金件压紧力。
抵御物理冲击。 钢制或铝制壳体保护内部元件免受切屑飞溅、工具掉落和维护时意外触碰的影响。
抑制电磁干扰。 连续金属壳体衰减同一柜体内高频伺服驱动器与敏感信号线路之间的干扰。对于大功率驱动系统，可选导电密封条和蜂窝状通风板等增强屏蔽方案。
排出内部热量。 伺服驱动器、电源、变压器和PLC模块在机床运行中持续发热。壳体提供结构化的散热通道 — 过滤风扇、百叶窗、散热片安装面或空调安装板 — 匹配内部组件的总热负荷。
提供保护性接地。 预装接地螺柱和可选母排安装位将所有内部金属件和元件接地到机床的接地系统。
典型尺寸范围： 我们制造的机床电气柜外壳大多在600×400×200毫米至1600×800×400毫米之间。紧凑型CNC车床使用400–600毫米高度的壁挂式控制箱。加工中心使用1200–1800毫米的落地式控制柜。五轴机床和生产线单元可能需要多段式或多联排柜体。您的机床可用空间和组件数量决定实际尺寸。
表面处理
| 处理方式 | 适用场景 | 性能参数 |
| 粉末喷涂 | 钢材和铝合金，标准CNC车间环境 | 60–80微米膜厚；500+小时盐雾测试（ASTM B117）；全RAL色卡 |
| 湿式烤漆 | 特殊光泽、纹理或RAL色卡之外的颜色需求 | 正确前处理下具有相当的防腐性能 |
| 电泳 | 复杂内部结构需要均匀覆盖 | 优异的底层防腐保护 |
| 拉丝 | 不锈钢或铝合金需要金属质感外观 | 无涂层 — 保持原始金属纹理 |
| 阳极氧化 | 铝合金用于户外或恶劣环境 | 提高表面硬度；可着色（透明、黑色、金色） |
| 电镀 | 五金件 — 铰链、锁具、螺丝、支架 | 镀锌或镀镍；小件防腐处理 |
每批检验膜厚和附着力（ISO 2409划格法，0级）。
制造工艺
| 步骤 | 工序 | 目的 |
| 1 | 可制造性审查（DFM） | 检查折弯可行性、开孔边距、焊接可达性、密封完整性、材料利用率。在切割开始前发现问题。 |
| 2 | 激光切割 | 定位精度±0.05毫米。密封条槽和铰链孔精度±0.02毫米。钢材、不锈钢和铝材（3毫米以内）切口无毛刺。 |
| 3 | 数控折弯 | 每道折弯角度精度±0.5°，尺寸精度±0.1毫米。每个盒体组件都通过对角线测量验证方正度。 |
| 4 | 焊接 | 不锈钢用氩弧焊。结构钢用气保焊。面板拼接用点焊。外观焊缝打磨平整。安装螺柱用凸焊。 |
| 5 | 前处理 | 除油 → 除锈 → 磷化（或锆基转化膜）。控制涂层的长期附着力。 |
| 6 | 粉末喷涂 | 静电喷涂，60–80微米膜厚，180–200°C烘烤固化。全RAL色卡。每批验证。 |
| 7 | 检验 | 尺寸、膜厚、门缝间隙（8个点位）、锁具和密封条功能测试。 |
| 8 | 包装 | 珍珠棉+泡沫保护。纸箱或胶合板木箱。VCI防锈膜用于海运。 |
对角线测量 — 为什么重要： 在每个多折弯盒体组件上，我们测量开放框架的两条对角线。对角线相等意味着盒体方正 — 门板均匀贴合，密封条均匀压缩。对角线差异超过1.5毫米会导致明显的门缝不均 — 一侧宽，对角窄。这是预测密封性能最可靠的单一检测方法。每台柜体都执行此检测。
定制详情
尺寸
按您的图纸生产。龙门机床或多联排生产线单元等超大型柜体设计为多件拼装结构 — 螺栓连接或现场焊接。
材质选择
冷轧钢用于干燥车间。镀锌钢或304不锈钢用于冷却液和潮湿环境。316不锈钢用于化学腐蚀或海洋邻近环境。铝合金用于悬臂安装或紧凑型集成安装等重量直接影响机床机械设计的场合。不确定的话，发送您的工况描述 — 我们免费推荐。
开孔规格
所有开口采用光纤激光切割，精度±0.05毫米。HMI触摸屏窗口建议每侧留1–2毫米间隙，并在屏幕边框与面板之间增加密封槽，以在开孔处维持外壳的整体IP等级。
实用提示： 项目延误最常见的原因是开孔信息不完整。当每个开口都从基准角标注尺寸并注明用途时（例如“HMI窗口，230×174毫米，位于门板上半部居中”），我们可以直接进入编程。对于有20个以上开孔的项目（多轴加工中心柜体很常见），单独的开孔清单表可以作为唯一信息源，消除您设计意图与我们制造之间的理解偏差。
门体和五金件
紧凑型控制箱用单门。宽型柜体需要多侧维护访问时用双门。高度超过1200毫米的柜体使用三点联动锁具，防止密封条随使用时间逐步松弛导致的IP等级下降。鹅颈铰链实现135°全开门 — 调试期间技术人员需要最大开门空间时特别有用。
散热设计
一台典型的加工中心柜体 — 两台伺服驱动器（各150–300瓦）、PLC电源（50–100瓦）、变压器（100–200瓦）和辅助接触器继电器（50–100瓦） — 产生约500–1200瓦内部热量。在没有通风的密封外壳中，这会在30分钟连续运行内将内部温度提高约15–30°C。大多数加工中心柜体配备两个或更多过滤通风风扇（120–200毫米轴流风扇，100–400 CFM）。对于粉尘或油污环境中不能引入外部空气的密封柜体，安装在顶部或侧面的空调单元（500–2000瓦制冷量）是标准方案。
面板集成
HMI触摸屏窗口、急停按钮孔、操作按钮孔、选择开关开口和指示灯孔可以直接在柜门或柜体上切割。这消除了单独制造操作面板的需求，减少了您的装配步骤，改善了密封性（一块连续表面而非面板叠面板），并产生更整洁的外观效果。
制造工艺详情
激光切割
所有面板、开孔和密封槽都在光纤激光系统上切割。定位精度±0.05毫米，关键特征 — 密封槽位置、铰链孔间距、面板对位孔 — 控制在±0.02毫米。对于3毫米以内的板材，光纤激光切割完全取代冲压 — 无模具磨损，批量生产中首件和末件无毛刺差异，任意形状、百叶窗和散热开孔的几何自由度完整。
数控折弯
典型柜体主体每块面板需要4–8道折弯。每道折弯在带有实时角度补偿的数控折弯机上成型，以控制回弹 — 弯曲后的面板在滑块回退时部分弹性回复的现象。不锈钢的回弹比普通钢更明显，铝比回弹比不锈钢更明显，因此每种材质使用各自的折弯参数集。每道折弯角度精度±0.5°。多折弯盒体组件每台都通过对角线测量验证方正度。
焊接
按材质和接头选择焊接方式：结构钢接头用气保焊，不锈钢用氩弧焊（最小化可见面的热变色），面板拼接用点焊。所有可见外观焊缝在表面处理前打磨平整。内部安装螺柱（DIN导轨、接地点、安装板）用凸焊，确保螺柱与壳体之间可靠的电气导通。
前处理和喷涂
多级前处理线：碱性除油 → 酸洗或机械打磨除锈 → 磷化（或锆基转化膜）。这层基础膜是粉末涂层永久附着在金属表面的关键。粉末静电喷涂，膜厚60–80微米，180–200°C烘烤固化。每批验证膜厚和附着力。
常见问题
没有CAD图纸怎么办？
草图、照片或文字描述都可以。我们开发设计，执行免费DFM审查，发送可用于生产的CAD供您确认。免费，无义务。
怎么选材质？
冷轧钢用于干燥车间。镀锌钢或304不锈钢用于冷却液环境。316不锈钢用于腐蚀环境。铝合金用于对重量敏感的安装。不确定就描述您的工况。
IP65怎么实现的？
折弯精度控制门缝。激光切割的密封槽确保密封条均匀就位。EPDM或硅胶保持长期弹性。三点锁具提供均匀压紧力。每个因素都在制造过程中控制并记录在案。
能预装第三方元件吗？
DIN导轨、走线槽、端子排、安装板 — 按您的品牌规格预装。完整接线柜体按项目协商。
出口包装？
珍珠棉+泡沫+纸箱或木箱+VCI防锈膜。木箱打托盘。
检验报告？
尺寸、涂层数据、门缝间隙、偏差记录 — 每批发货都有具体数据。
常见质量故障预防
- 不锈钢焊缝开裂 → 氩弧焊+匹配焊丝+氩气保护
- 涂层剥落 → 多级前处理消除表面污染
- 门体下沉和密封失效 → 铰链加强板+三点锁用于高柜体
