描述
面向 PCR 分析仪、体外诊断系统与诊断仪器的定制钣金外壳套件。按您的设备布局制造，以配套件形式交付，随附检验文件。

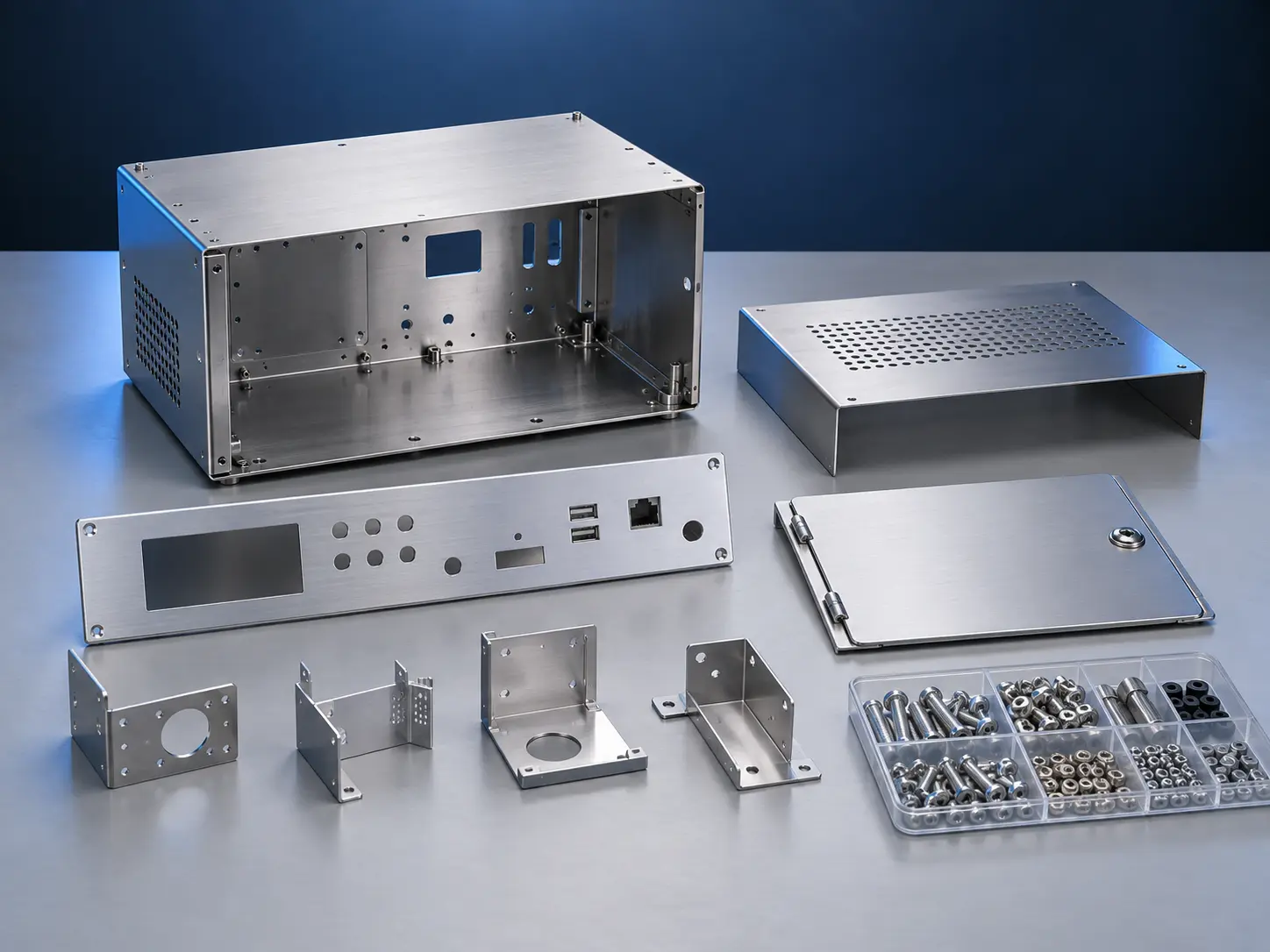

- 主体外壳、接口面板、屏蔽罩、内部支架由同一供应商完成
- 关键开孔精度控制在 ±0.1 毫米级
- 焊接结构专为擦拭清洁设计
- 屏蔽与密封直接做进零件结构里
什么是 PCR 检测设备钣金外壳？
PCR 检测设备钣金外壳是用于 PCR 分析仪、体外诊断设备和实验室检测仪器的定制金属结构件，主要用于安装和保护内部电路板、光学模块、温控组件、接口模块及其他功能部件。
这类外壳通常根据客户设备的实际布局进行设计和加工，包括主体外壳、接口面板、内部支架、屏蔽罩、检修面板等部件，并可根据设备需求集成散热、密封、电磁屏蔽和接地结构。
为什么要在 PCR 检测设备中使用定制钣金外壳？
PCR 检测设备内部通常集成光学、电路、温控、流体及控制模块，定制钣金外壳可以在有限空间内完成结构支撑、模块安装、设备防护和后期维护。
- 根据设备结构和使用环境，还可以进一步实现以下功能：稳定安装内部模块
为电路板、光学模块、风扇、传感器及其他组件提供稳定的安装位置。 - 保证接口准确对位
显示屏、开关、连接器和数据接口开孔可按照客户模块位置精确加工。 - 提高设备整体结构刚性
通过折弯、加强筋、内部支架等结构减少大面积面板变形。 - 方便日常清洁维护
通过连续焊缝、圆滑边角和可拆检修面板降低清洁和维护难度。 - 支持电磁屏蔽与接地设计
可集成屏蔽罩、导电连接面和接地螺柱，为内部电子系统提供结构基础。 - 改善设备散热条件
可根据热源位置设置百叶孔、冲孔区域、风扇安装位或散热器接口
PCR 检测设备钣金外壳的规格
| 规格项 | 可选范围 |
| 产品类型 | 主体外壳、接口面板、屏蔽罩、内部支架、检修门、多件套件 |
| 材料 | 不锈钢、铝合金、冷轧钢、镀锌钢 |
| 板厚 | 按外壳尺寸、结构和刚性要求确定 |
| 结构形式 | 焊接式、螺栓装配式、模块化结构、混合结构 |
| 主要工艺 | 激光切割、数控冲孔、折弯、焊接、压铆、打磨、装配 |
| 关键开孔 | 可按项目要求进行精密控制 |
| 紧固方式 | PEM 压铆件、焊接螺母、焊接螺柱、翻边攻牙 |
| 散热结构 | 百叶孔、冲孔网板、风扇位、散热器安装面 |
| 屏蔽结构 | 屏蔽罩、导电搭接面、接地螺柱、导电通风结构 |
| 表面处理 | 粉末喷涂、拉丝、钝化、电解抛光、阳极氧化等 |
| 装配形式 | 单件、多件套、部分装配、准总成 |
| 项目阶段 | 打样、首件、试产、小批量、持续量产 |
PCR 检测设备钣金外壳的材料和表面处理选项
材料选项
不锈钢
适合对耐腐蚀、清洁性和外观要求较高的设备外壳，可用于外部面板、操作区域以及需要频繁擦拭的结构件。
铝合金
重量较轻，同时具备良好的加工性能和导热性能，适合便携式诊断设备、散热盖板和重量敏感型设备外壳。
冷轧钢
刚性较好，制造成本相对稳定，适合内部框架、支撑结构以及需要喷粉处理的设备主体。
镀锌钢
具有基础防腐能力，适合内部框架、安装板和非主要外观结构件。
不同部件也可以采用混合材料方案，例如外部使用不锈钢或铝合金，内部框架使用冷轧钢或镀锌钢。
表面处理选项
粉末喷涂
适用于冷轧钢和铝合金外壳，可根据设备外观要求定制颜色、纹理和光泽度。
拉丝处理
常用于不锈钢外观件，可形成均匀的金属纹理，适合设备前面板和可视区域。
钝化处理
主要用于不锈钢零件，有助于改善表面的耐腐蚀性能。
电解抛光
适用于对表面平滑度和清洁性要求较高的不锈钢零件。
阳极氧化
主要用于铝合金零件，可根据应用选择不同颜色和氧化类型。
对于需要电气接地或导电连接的位置，也可以在表面处理过程中预留裸露金属区域。
定制 PCR 检测设备钣金外壳
根据客户设备结构、模块布局和使用要求定制 PCR 检测设备钣金外壳，而不是使用固定规格的标准外壳。
- 可定制内容包括：外壳整体尺寸与结构
- 主体外壳、面板和内部框架拆分方式
- 显示屏与人机界面开孔
- USB、网络、电源和其他接口开孔
- PCB、电源模块和传感器安装支架
- PEM 螺母、螺柱和隔离柱位置
- 风扇、百叶和散热孔布局
- 电磁屏蔽罩结构
- 接地螺柱和导电接触区域
- 密封垫安装位置和密封结构
- 检修门与可拆面板结构
- 表面处理颜色和外观要求
- 激光雕刻、零件编号和批次标识
单件、多件套件或部分装配交付客户可以提供 STEP、二维工程图、PDF 图纸、布局草图或实物样品，我们根据实际结构进行加工和可制造性评估。
PCR 检测设备钣金外壳的应用
PCR 分析仪
用于 PCR 热循环仪、实时荧光 PCR 系统等设备，可集成显示屏开孔、散热结构、光学模块安装位置和内部支撑结构。
体外诊断设备
适用于生化分析仪、免疫分析仪及其他 IVD 设备，可根据内部试剂模块、传感器、电路板和控制系统布局定制。
分子诊断设备
可为核酸检测、基因分析和分子检测设备提供主体外壳、内部框架及屏蔽结构。
实验室检测仪器
适用于实验室自动化设备、分析仪器和检测系统，可根据设备尺寸、接口位置和检修需求定制。
便携式诊断设备
可采用铝合金轻量化结构，并集成提手、密封结构、电池安装位置和便携式设备接口。
我们的制造工艺
根据 PCR 检测设备外壳的结构和图纸要求安排完整的钣金制造流程
激光切割
根据二维图纸或三维展开数据加工外形、安装孔、接口孔和其他结构特征。
数控冲孔
适用于规则散热孔、网孔和部分批量结构特征。
数控折弯
完成主体外壳、面板、支架及加强结构成形，并根据装配要求控制折弯尺寸和角度。
压筋与加强成形
对于面积较大的面板，可以增加压筋、折边或局部加强结构，提高零件刚性。
焊接
根据材料和结构选择氩弧焊、气体保护焊或激光焊，可用于主体外壳、内部框架和支架连接。
焊缝打磨
对于外观或清洁要求较高的位置，可对焊缝进行打磨处理，使连接区域更加平整。
压铆与紧固件安装
按照图纸安装 PEM 螺母、螺柱、隔离柱及其他紧固件，为后续电路板和模块装配做好准备。
表面处理
根据材料和设备应用选择喷粉、拉丝、钝化、电解抛光或阳极氧化等处理方式。
检验与装配
对关键开孔、安装位置、外形尺寸和装配界面进行检查，并根据客户要求完成多件套件或部分分总成装配。
FAQ
PCR 检测设备外壳可以完全按照我们的图纸加工吗？
可以。我们主要提供按图定制钣金加工，可根据 STEP、二维工程图或 PDF 图纸生产外壳、面板、支架和其他结构件。
如果产品还在研发阶段，没有完整图纸怎么办？
可以提供三维模型、布局草图、样品照片或主要尺寸，我们可以结合现有结构协助进行可制造性评估。
可以加工显示屏、接口和传感器的精密开孔吗？
可以。显示屏、连接器、传感器和人机界面等关键开孔可以根据实际装配要求单独控制尺寸和位置。
可以同时提供外壳主体和内部安装支架吗？
可以。主体外壳、接口面板、内部支架、屏蔽罩和检修面板可以作为一整套零件生产，也可以完成部分装配后交付。
可以提供样品和小批量生产吗？
可以。支持单件打样、首件验证、试产、小批量以及后续持续量产，并可根据项目阶段调整生产和检验要求。
