描述
传递窗是嵌入洁净区与相邻空间墙体中的密封箱体。两扇门互锁，不能同时打开，将交叉污染风险降到最低。

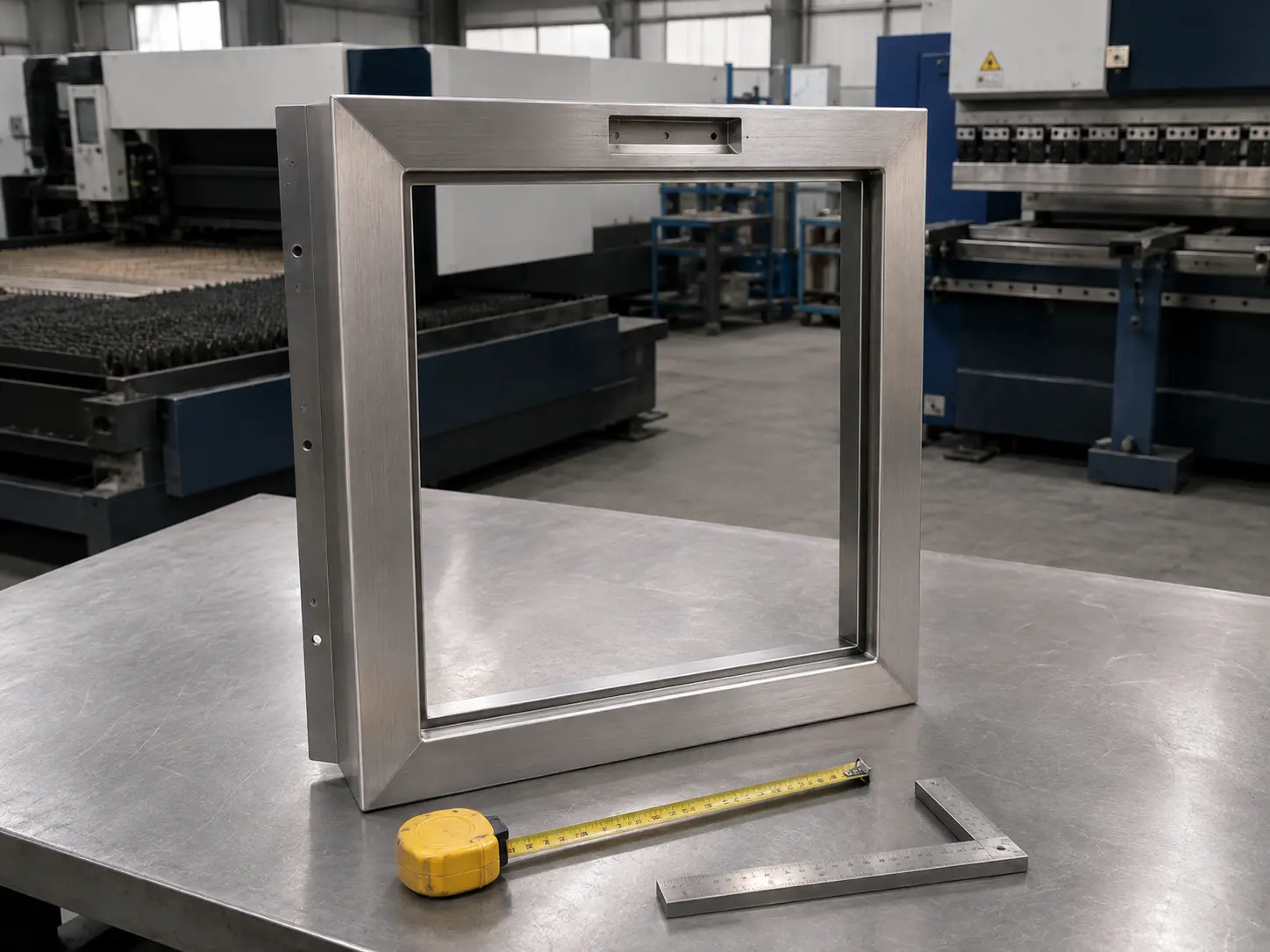

门框是将一切组装在一起的钣金总成。门扇嵌入其中。密封条沿其周边安装。互锁机构装在内部。玻璃观察窗装在凹槽中。铰链连接在它的安装面上。
我们生产的每个门框都按您的图纸加工——或者根据您的传递窗尺寸、互锁类型、墙体构造和密封要求来开发设计。
- 材料：SUS304 / SUS316L / SUS201 / 碳钢（粉末喷涂）
- 表面处理：拉丝/镜面抛光/电解抛光/粉末喷涂
- 标准开口（参考）：500×500 / 600×600 / 760×760 / 800×800mm——均可从 200mm 起定制
材料选型
| 材料 | 适用场景 | 核心优势 |
| SUS304 | 制药、食品、电子——行业默认材料 | 耐受异丙醇和过氧乙酸 |
| SUS316L | 使用漂白水或含氯清洁剂的设施 | 含钼，抗氯化物点蚀 |
| SUS201 | 成本敏感、温和环境 | 材料成本比 SUS304 低 15%–25% |
| 碳钢 + 粉末喷涂 | 非洁净等级工业场景 | 成本最低，表面光滑耐用 |
SUS304 和 SUS316L 在激光切割、折弯和焊接中表现一致——选择依据应是化学环境，而非加工限制。SUS201 更硬，折弯回弹更大，每批次需更多模具调整。
如果您的清洁方案中涉及漂白水，无论浓度多低，请选 SUS316L。SUS304 在定期漂白水擦拭下 6–12 个月即可出现点蚀。更换点蚀门框的成本远高于材料升级成本。
表面处理与洁净等级
| 表面处理 | Ra 值 | 适用洁净等级 |
| 2B | ≤ 1.6 μm | ISO 8 级 – 7 级 |
| No.4 拉丝 | ≤ 0.8 μm | ISO 6 级 – 5 级 |
| 镜面抛光 | ≤ 0.4 μm | ISO 5 级 – 4 级 |
| 电解抛光 | ≤ 0.3 μm | ISO 4 级 – 3 级（无菌级） |
| 粉末喷涂 | 不适用 | 非洁净等级工业 |
No.4 拉丝是最常见的选择。我们生产的洁净室不锈钢零件中约 70% 使用此表面处理——在光滑度、外观和成本之间取得最佳平衡。
相对成本：2B 为基准。No.4 拉丝加 15%–25%。镜面抛光加 40%–60%。电解抛光加 80%–150%——额外成本来自机械预抛光工序和电化学槽液。以上为规划参考，实际价格取决于零件几何形状、批量和表面积。
不同传递窗类型的门框设计差异
静态（被动式）：无内置过滤系统。门框只需密封槽、互锁安装位、铰链和可选玻璃槽。开口上方无结构。
动态（主动式）：HEPA 过滤器和风机位于腔体上方。门框必须承载过滤器外壳——通常增加 300–400mm 上方结构。需长期承受过滤器重量和风机振动。
层流式：单向过滤气流，最高等级污染控制。门框需要 500mm 以上上方结构安装 H14 过滤器、扩散器和鼓风机。必须均匀分布载荷，防止门框变形。
真正的设计差异体现在上方结构。静态门框是简单的矩形结构。层流门框要承载 H14 过滤器重量（600mm 方形单元约 8–15kg）、鼓风机和扩散器。层流型号建议上方结构最小壁厚 1.5–2.0mm——静态型号 1.0–1.2mm 即可。门框在持续过滤器重量下即使变形 0.5mm，也会导致门扇顶部密封压缩不均——在洁净室正上方形成泄漏路径。
下方结构——密封槽、互锁、玻璃槽、铰链——三种类型保持一致。
应用行业
- 制药——GMP 设施；SUS316L 或电解抛光 SUS304，配气密封
- 半导体——ISO 3–5 级；镜面或电解抛光，超精密公差
- 食品饮料——高频清洗；光滑无缝隙表面，满足卫生审计
- 医院临床——兼容紫外线消毒；耐受标准临床消毒剂
- 电子——可选防静电表面处理
- 科研教育——定制尺寸，适配灵活实验室布局
定制选项
每个门框均按您的规格生产。如果下列未涵盖某项，请在图纸中注明——我们在可制造性审查中确认可行性。
| 定制项 | 选项 | 备注 |
| 开口尺寸 | 200mm – 1200mm（宽×高） | 需提供图纸或尺寸 |
| 材料 | SUS304 / SUS316L / SUS201 / 碳钢 | 参见长描述材料表 |
| 板厚 | 0.8mm – 3.0mm | 按门框尺寸推荐 |
| 表面处理 | 2B / 拉丝 / 镜面 / 电解抛光 / 粉末喷涂 | 参见粗糙度规格表 |
| 互锁 | 机械式 / 电磁式 / 双兼容 | 如有互锁图纸请提供 |
| 密封 | 标准密封 / 气密封 + 密封条材质 | 请注明接触的化学药剂 |
| 玻璃槽 | 有 / 无 / 异形 | 请注明玻璃厚度和类型 |
| 紫外灯开孔 | 有 / 无 | 灯管型号或孔径 |
| 指示灯孔 | 有 / 无 | 孔径 |
| 测试口 | 有 / 无 | 接口尺寸；用于主动式/层流型号 |
| 对讲/压力表 | 有 / 无 | 需提供仪表图纸 |
| 铰链类型 | 固定式 / 可拆卸式 / 上翻式 | 重型门扇需确认承载 |
| 墙体类型 | 模块化洁净室 / 石膏板 / 夹芯板 | 需注明墙体厚度以便设计法兰 |
| 防火等级 | 标准 / 兼容防火等级 | 需注明等级和认证机构 |
| 零件标记 | 激光 / 蚀刻 / 无 | 标记内容（序列号、标识、日期码） |
| 包装 | 标准木箱 / 定制泡沫 | 运输要求 |
关于开孔与密封的关系：门框上的每个开孔都是潜在的泄漏点。我们的可制造性审查会检查每个开孔对密封完整性的影响。贯穿门框壁全厚的开孔（测试口、对讲机孔）会在孔周边设计密封法兰或密封座。仅穿透外壁的表面安装特征（如指示灯孔）处理更简单。如果开孔距离密封槽或其他开孔太近，我们会标记并建议调整位置，确保特征间保留足够材料。
如何提交：二维/三维图纸（STEP、IGES、DWG、DXF、PDF）+ 材料和表面处理选择。没有图纸？发送箱体尺寸、互锁类型和墙体信息——我们免费开发门框设计方案。每份提交均提供免费可制造性审查
常见问题
问：传递窗门框包含哪些部分？
答：包括门框主体、周边密封槽、互锁安装位、玻璃槽（如指定）和铰链安装面。通常不包含门扇、互锁五金件、密封条、玻璃和铰链。
问：SUS304 和 SUS316L 怎么选？
答：常规制药、食品和电子应用可选 SUS304；使用漂白水或含氯清洁剂时，建议选 SUS316L，以降低点蚀风险。
问：机械互锁和电磁互锁有什么区别？
答：机械式无需电源，门框单侧宽度通常为 50–65mm；电磁式需预留锁体、线管和指示灯孔，单侧宽度通常为 65–80mm。
问：你们能做多大尺寸？
答：常用开口为 500×500、600×600、760×760 和 800×800mm，可定制 200–1200mm 的非标准尺寸。
