描述

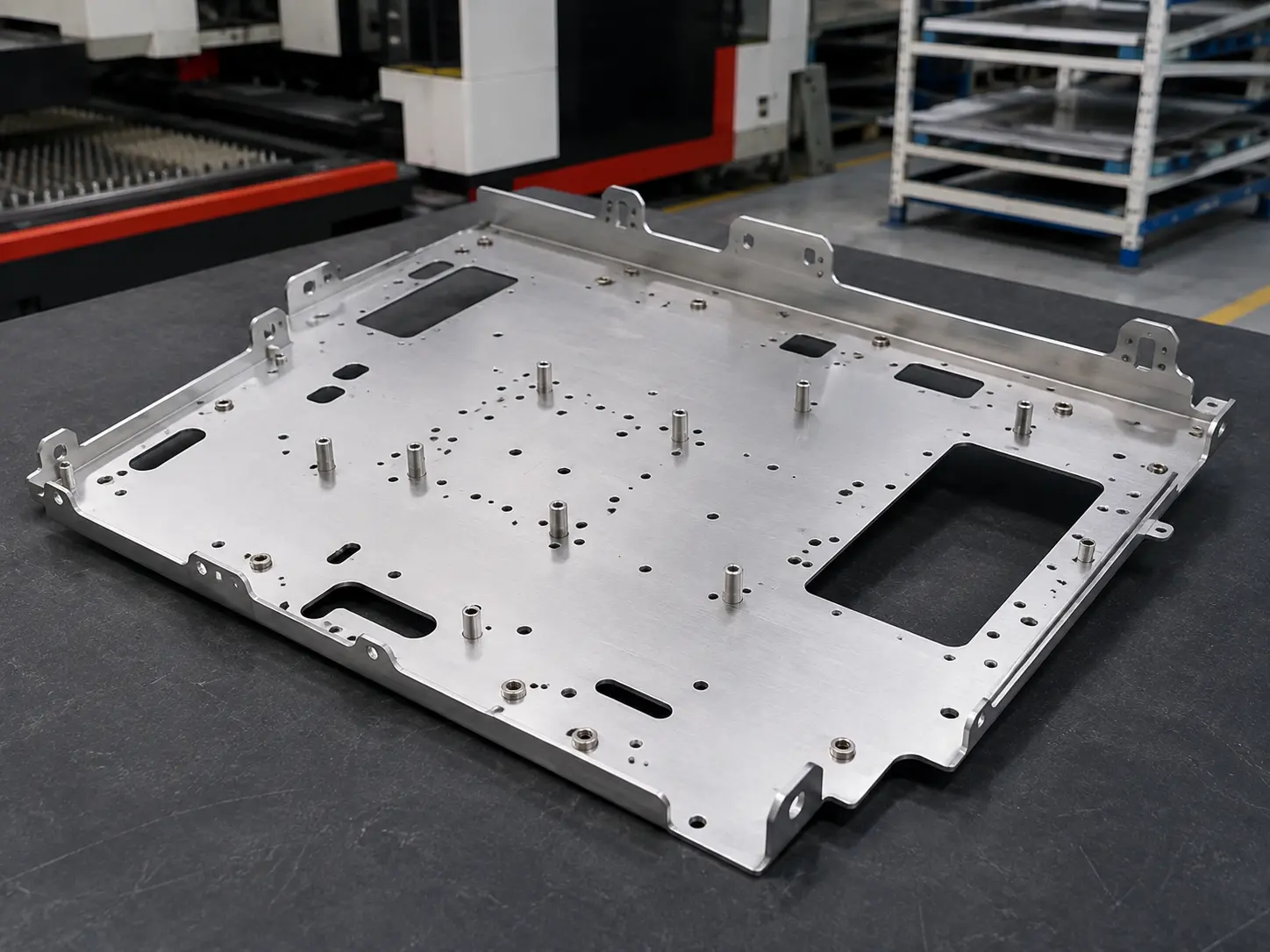

为医疗设备和诊断仪器定制制造的精密钣金安装板。每块安装板均根据您的工程图纸加工，包含多孔布局、折弯成型和焊接组装结构。全程在 ISO 13485:2016 质量管理体系下生产，材料全程可追溯。
- ISO 13485:2016 与 ISO 9001:2015 认证 | FDA 注册工厂
- 316L 不锈钢 / 304 不锈钢 / 5052 和 6061 铝合金 / 钛合金 / 17-4PH / 可指定材料
- 激光切割精度 ±0.05mm | 折弯精度 ±0.5° | 100% 终检
- 打样 3–5 个工作日 | 24 小时内回复报价
什么是医疗设备安装板
医疗设备安装板是一种精密制造的钣金结构件，作为医疗设备内部的结构性安装基座。它将印刷电路板、传感器模块、电气连接器、气动元件和机械执行器固定在设计位置上——确保各组件在设备长期运行、维护和灭菌循环中始终保持对准。
为什么要在医疗设备使用安装板
医疗设备使用安装板，主要是为了固定和定位内部组件，比如 PCB、电源、传感器、泵和线束。
它可以让设备内部结构更稳定、装配更方便、维修更简单，同时还能承担一定的支撑、接地和减振作用。
医疗设备安装板规格
| 规格项 | 规格范围 |
|---|---|
| 产品类型 | 定制医疗设备安装板 |
| 可用材料 | 304 不锈钢、316L 不锈钢、5052/6061 铝合金、钛合金、17-4PH、铜合金 |
| 板厚范围 | 0.5–6.0 mm |
| 最大尺寸 | 1500 × 3000 mm |
| 激光切割公差 | ±0.05–±0.10 mm |
| 孔位公差 | ±0.05–±0.10 mm |
| 折弯精度 | ±0.5° |
| 可加工孔型 | 通孔、螺纹孔、沉头孔、PEM 压铆孔、槽孔 |
| 可实现结构 | 平板、L 形、U 形、Z 形、多折弯、焊接总成 |
| 加工工艺 | 激光切割、数控折弯、冲压、TIG/MIG 焊接、点焊、PEM 压铆、去毛刺 |
| 表面处理 | 电抛光、钝化、粉末涂装、阳极氧化、拉丝、抛光、电镀 |
| 质量检测 | CMM、外观检查、材料验证、螺纹通止规检测 |
| 打样数量 | 1 件起 |
| 打样交期 | 3–5 个工作日 |
| 图纸格式 | STEP、STP、IGES、SLDPRT、X_T、DXF、DWG、PDF |
医用级材料选择
安装板材料的选择会直接影响耐腐蚀性、重量、强度、灭菌兼容性和制造成本。我们可根据医疗设备的实际使用环境、结构要求和客户图纸选择合适的材料。
不锈钢
具有良好的耐腐蚀性、强度和清洁性能，是医疗设备安装板中应用最广泛的材料之一，也适合进行钝化、电抛光、拉丝等表面处理。
最佳用途：诊断设备、灭菌设备、实验室仪器、患者监护设备及医疗设备内部结构件。
铝合金
重量轻、易加工、成型性好，并可通过阳极氧化进一步提高耐腐蚀和耐磨性能，适合对设备重量和内部空间有要求的应用。
最佳用途：便携式医疗设备、诊断仪器、影像设备、医疗电子设备及轻量化安装结构。
钛合金
兼具轻量化、高强度、耐腐蚀和非磁性特点，适合对材料性能要求较高的医疗设备和特殊使用环境。
最佳用途：MRI 周边设备、医疗机器人、高性能安装结构及特殊医疗设备组件。
铜及铜合金
具有优良的导电性和导热性，部分铜合金还具有天然抗菌特性，可用于需要导电、接地或热管理功能的安装结构。
最佳用途：接地结构、散热基座、导电安装板及具有热管理要求的医疗设备。
高强度及特殊合金
适用于高负载、高振动、高温或特殊腐蚀环境，可根据设备结构强度和使用环境选择相应的高强度不锈钢、镍基合金等材料。
最佳用途：医疗机器人、离心设备、高负载安装结构及特殊环境医疗设备。
自定义材料
如您的图纸已经指定具体材料牌号或执行标准，我们可以按照要求采购并加工，也可根据设备使用环境提供材料选择建议。
医用级表面处理
| 处理方式 | 工艺说明 | 医疗应用价值 |
| 电抛光 | 电化学溶解表面金属 | 粗糙度 Ra ≤0.4μm。最大程度减少细菌附着。与机械抛光相比显著提升耐蚀性——改善程度取决于使用环境和基础合金。 |
| 钝化（ASTM A967） | 硝酸或柠檬酸化学处理 | 去除游离铁颗粒。促进均匀铬氧化物层形成。不改变零件尺寸和表面纹理。建议作为所有不锈钢件的基线处理。 |
| 抗菌粉末涂装 | 含银离子添加剂粉末涂层，膜厚 60–120μm | 在清洁间隔期间主动抑制细菌生长。可耐受数千次医院级消毒剂擦拭。支持颜色定制。 |
| II 型阳极氧化 | 5–25μm 氧化铝层 | 适度耐磨保护 + 可选着色。在安装板与组件之间提供电绝缘。 |
| III 型阳极氧化 | 25–125μm 硬质涂层 | 表面硬度 >HV 500。注意：厚涂层会影响孔径和配合尺寸——设计时需预留补偿量。 |
| 拉丝 / 抛光 | 机械纹理或镜面处理 | 面向临床环境的专业外观。后续需做钝化处理以恢复耐蚀性。 |
定制医疗设备安装板
可根据您的设备结构、组件布局和工程图纸定制生产医疗设备安装板，提供从钣金加工、五金件安装到表面处理和检测的完整制造服务。
以下功能可以进行自定义：
| 自定义功能 | 客户需求 | 备注 |
| 定制孔位布局 | 安装 PCB、传感器、电源、泵、连接器等组件 | 可根据 CAD 图纸定制通孔、螺纹孔、沉头孔、槽孔及 PEM 安装孔 |
| 定制折弯结构 | 需要不同方向或高度的组件安装面 | 可制造 L 型、U 型、Z 型及复杂多折弯结构 |
| 定制五金件安装 | 简化设备内部装配，提高安装效率 | 可预装 PEM 螺母、螺柱、隔离柱、铆钉及其他紧固件 |
| 定制材料 | 满足耐腐蚀、轻量化、非磁性或高强度需求 | 可根据应用选择 304、316L、5052、6061、钛合金、17-4PH 等材料 |
| 定制表面处理 | 满足耐腐蚀、清洁、绝缘或外观要求 | 可提供钝化、电抛光、阳极氧化、粉末涂装、拉丝及抛光 |
| 定制焊接结构 | 单块板材无法实现复杂安装结构 | 可通过 TIG、MIG、点焊或机器人焊接制作完整钣金总成 |
| 定制检测要求 | 关键安装孔、基准面或组件位置需要严格控制 | 可根据图纸进行 CMM、孔位、平面度、螺纹及关键尺寸检测 |
| 根据图纸制造 | 客户已有 2D 或 3D CAD 文件 | 提交图纸即可按要求生产，并可在报价前提供 DFM 可制造性建议 |
| 定制包装 | 医疗零件需要防刮、防污染或特殊标识 | 可提供真空包装、防静电袋、独立包装、泡沫内衬及定制标签 |
医疗设备安装板应用场景
| 应用领域 | 典型设备 | 安装板核心需求 |
| 诊断影像 | CT、MRI、超声、X 射线、PET 扫描仪 | MRI 环境需非磁性材料（磁导率 <1.01 μr）；传感器安装面平面度 ≤0.05mm/300mm；CT 旋转机架需轻量化 |
| 手术与灭菌 | 手术台、高压灭菌器、无影灯 | 灭菌环境需 316L 不锈钢（耐 134°C 蒸汽）；电抛光 Ra ≤0.4μm；热稳定性经受反复灭菌循环 |
| 实验室与生物工艺 | PCR 仪、基因测序仪、生物反应器、离心机 | 耐溶剂和缓冲液化学腐蚀；光学对准的尺寸稳定性；离心机底座的抗振动性能 |
| 体外诊断（IVD） | 血液分析仪、免疫分析仪、血液学分析仪 | ±0.05mm 孔位精度以保持光学路径对准；紧凑型多折弯几何结构；洁净室包装 |
| 患者监护 | 床旁监护仪、输液泵、呼吸机 | 铝合金轻量化提升便携性；抗菌涂层适用于病房高频接触表面；敏感电子区域的 EMI 接地路径 |
| 临床移动设备 | 医用推车、移动工作站、急救车 | 日常搬运的抗冲击性；高频接触表面的抗菌粉末涂装；耐医院消毒剂化学腐蚀 |
精密钣金制造能力
从原材料接收到最终包装，每一道制造工序都在 ISO 13485 质量管理体系下于厂内完成。
| 工序 | 能力 | 在安装板上的典型应用 |
| 激光切割 | ±0.05mm 定位精度。无毛刺边缘。可加工不锈钢、铝合金、钛合金、铜合金。 | 孔阵列、外部轮廓、内部切口 |
| 数控折弯 | ±0.5° 角度精度。最小弯曲半径：0.5–1.0 倍板厚（因合金而异）。最大折弯长度：3000mm。 | L 形、U 形、Z 形截面、翻边 |
| 金属冲压 | 连续模和单冲模。批量生产中成型特征一致性高。 | 加强筋、定位凸台、压花支撑柱 |
| TIG 焊接 | 薄板不锈钢和铝合金的清洁无飞溅焊缝。可兼容电抛光表面。 | 医用表面的精密焊接总成 |
| MIG 焊接 | 厚板和结构接头的高效焊接。熔敷率更高。 | 承载型焊接总成 |
| 点焊 | 快速、可重复的连接方式。外表面无可见焊缝。 | 搭接钣金件连接 |
| 机器人焊接 | 自动化路径控制。批量生产中焊缝几何形状一致性高。 | 大批量焊接总成 |
| PEM 五金件安装 | 自动化压铆——螺母、螺柱、隔离柱。压入深度和垂直度一致。 | 薄板上的螺纹安装点 |
| 去毛刺 | 振动研磨、手工或自动化刷磨。 | 边缘精整，满足装配安全和洁净室兼容性要求 |
常见问题
问：有哪些材料可选？
316L 和 304 不锈钢、铝合金 5052-H32 和 6061-T6、钛合金 Grade 2 和 Ti-6Al-4V、17-4PH、铜、黄铜、青铜。自定义合金——请在图纸中注明材料牌号。
问：打样需要多长时间？
从图纸确认起 3–5 个工作日，含表面处理和检测。小批量（5–20 件）：10–14 个工作日。
问：接受哪些图纸格式？
3D：.STEP、.STP、.IGES、.SLDPRT、.X_T。2D：.DXF、.DWG、.PDF。接受含关键尺寸的手绘草图。每份报价均包含免费 DFM 反馈。
问：医疗应用推荐什么表面处理？
无菌环境推荐电抛光（Ra ≤0.4μm）。所有不锈钢件建议做钝化（ASTM A967）作为基线处理。高频接触面推荐抗菌粉末涂装。我们会根据您的具体应用推荐最佳处理方案。
问：量产交期多长？
钣金件：5–9 个工作日。冲压件（含模具）：22–25 天。每份报价均附带确认的交付日期。
