描述

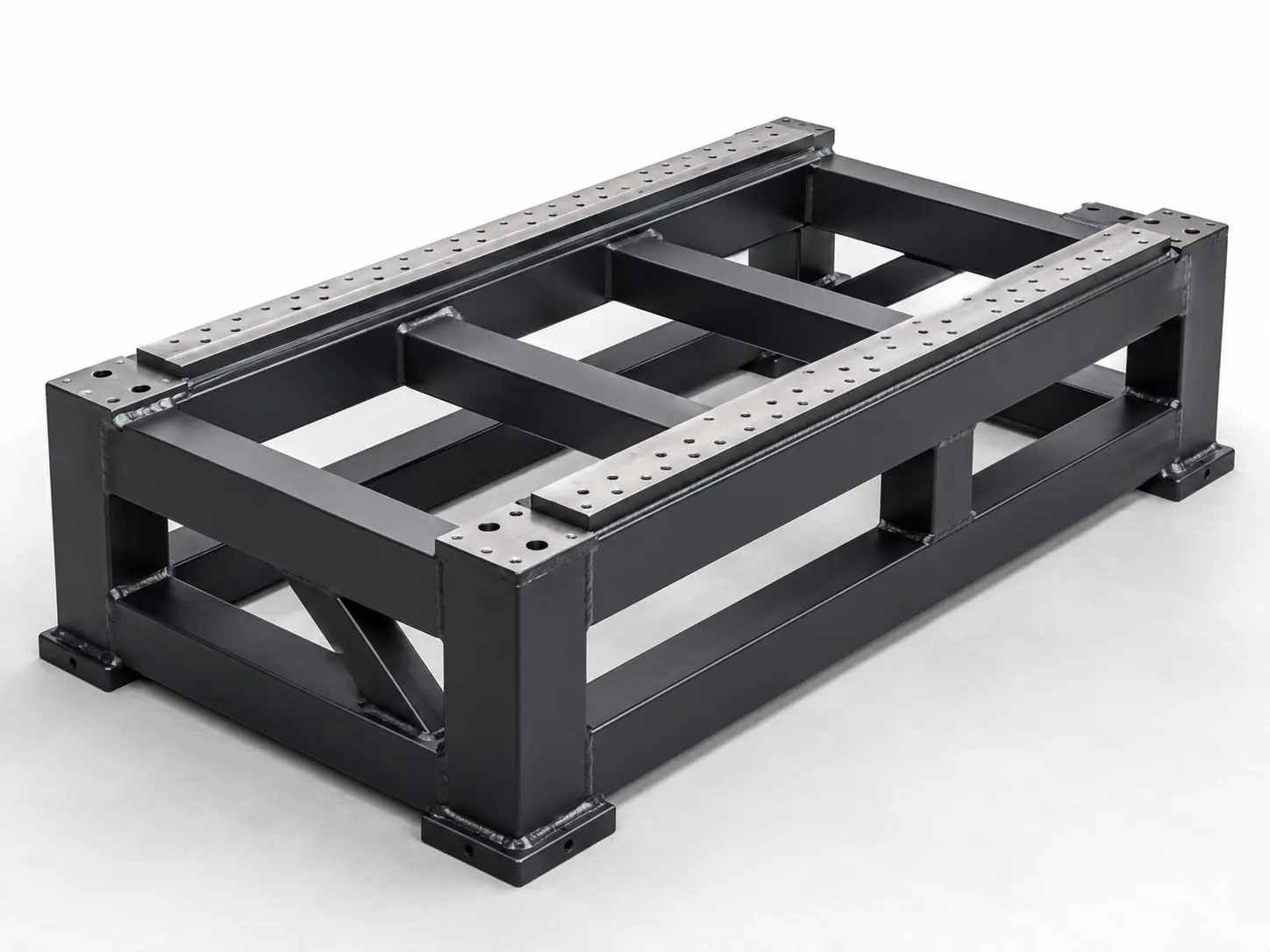

焊接钢底座框架 — 为自动化设备、CNC机床、机器人工作站和工业控制系统定制制造的结构基础件。
- 结构形态：折叠底盘、焊接框架、管材框架、升降台、组合结构
- 材料：碳钢、不锈钢、铝合金
- 表面处理：粉末喷涂、热浸镀锌、阳极氧化等
- 焊接结构公差：±0.5 – ±1.5 mm
- 机加工面公差：±0.05 – ±0.1 mm
夹具控制焊接。关键安装面焊后CNC机加工。每份报价附带DFM可制造性审查。
五种结构形态
折叠钣金底盘
扁平或浅箱型底座，激光切割、CNC折弯、角部焊接。低轮廓下提供大面积连续安装面。典型应用：PLC控制柜、测试夹具、轻型自动化平台、测量仪器外壳。
焊接结构框架
由方管、矩形管、槽钢或角钢组装的三维骨架。刚度重量比高。典型应用：CNC机床底座、重载自动化单元、龙门框架、输送线支撑结构。
管材框架
圆管或方管结构，通常壁厚较薄。五种形态中刚度质量比最优。典型应用：AMR/AGV底盘、移动机器人平台、传感器塔、顶装设备。
焊接升降台/支座
将机器人臂、焊接头或传感器提升至工作高度的垂直焊接结构。典型应用：机器人底座、协作机器人升降台、焊接单元平台。
底盘+框架组合
折叠底板提供平整基准面，焊接立柱或支架提供结构高度。典型应用：多轴机床底座、完整自动化工作站、集成检测平台。
大多数实际项目使用不止一种形态。底部是一个平板底盘，中间是焊接管材立柱，顶部是机加工适配板 — 这就是典型的底盘+框架组合，也是我们每天都在做的工作。
框架的作用
承载
框架承受每个安装组件的自重 — 从20kg的传感器支架到2000kg的主轴头 — 而不产生超过允许范围的变形。
精密对齐
框架将每个组件保持在其设计位置。一个偏离直线0.5mm的框架上安装的线性导轨，会在全长范围内偏移0.5mm。两条平行导轨安装在平行度误差0.05mm/m的框架上，滑块在行进过程中会受到逐渐增大的侧向力 — 在1500mm行程末端产生0.075mm的侧向位移。这足以在精密设备上引起卡滞、磨损或定位漂移。焊后机加工导轨安装面是消除此类误差的标准方案。
吸收振动
伺服驱动器、主轴电机和快速轴运动都会产生振动。一个刚硬且具有足够质量的焊接框架可以在振动到达光学元件、探针或点胶头之前将其阻尼。
长期稳定性
框架必须在多年的热循环、机械载荷和环境暴露中保持其几何精度 — 而不仅仅是在安装当天。
为什么选择焊接而不是螺栓组装
有些制造者用库存钢板和角钢支架螺栓组装底座框架。这对临时夹具和轻型工装是可以的 — 但对于需要在载荷下保持多年对齐精度的设备底座，螺栓组装的钢结构有三个弱点：
连接柔性
每个螺栓连接点都是可能发生位移的位置。在循环载荷下 — 快速轴移动、主轴振动或机器人运动的反复作用力 — 螺栓连接会产生微小间隙。经过数月积累，这些间隙会变成可测量的定位漂移。
单位重量刚度更低
螺栓连接通过摩擦力和紧固件剪切力传递载荷。全熔透焊缝通过连续的金属对金属接触传递载荷。对于相同数量的钢材，焊接框架更刚硬。
无法对组装后的整体结构进行机加工
您可以在螺栓组装前对单个板材进行机加工 — 但一旦组装完成，螺栓框架只是一堆零件的集合，而不是一个整体结构。板材之间的任何错位都变成了永久性的。而焊接框架则可以在组装后作为单个整体进行机加工 — 这正是±0.1mm安装面公差成为可能的原因。
制造流程
第1步：图纸审查和DFM反馈
我们检查您的设计的焊接可达性、折弯半径可行性、孔到边缘间距和变形热点。您会收到报价以及可制造性建议。
第2步：激光切割
每个钣金件都经过激光切割，确保焊接前的精确尺寸和一致装配。
第3步：折弯成形
底盘法兰、箱型底座和加强板支架在CNC折弯机上按指定角度和半径成形。
第4步：夹具组装和焊接
组件装入专用夹具。焊接按从中心向外的计划顺序执行，在每一步分布热量并控制变形。
第5步：焊后检验
垂直度、平面度和整体尺寸按您的图纸进行检查。
第6步：应力消除（按需）
大型或重度焊接组件进行热处理或振动应力消除，以稳定结构再进行最终机加工。
第7步：焊后CNC机加工
关键安装面、对齐孔、基准面和攻丝孔被机加工到最终尺寸。这一步保证了导轨安装面的平整和传感器螺栓孔位的准确 — 无论焊接过程中发生了什么。
第8步：表面处理
框架接受指定的表面处理。
第9步：终检和包装
尺寸验证、表面质量检查、出口级包装，使用重型托盘或定制木箱。
五步变形控制策略
第一步，夹具
专用夹具将每个组件固定在其标称几何位置。焊接收缩对抗的是夹具，而不是框架。
第二步，焊接顺序
焊接从结构中心向外执行。每个部分自由收缩，不会与相邻部分产生约束。
第三步，交替焊接
双面可达的接缝采用交替焊接，从两侧平衡残余应力。
第四步，应力消除
大型框架在焊接后进行热处理或振动应力消除。在机加工前释放锁定的内应力。
第五步，焊后机加工
关键表面在所有焊接和应力消除完成后进行机加工。无论焊接过程中引入了什么变形，这一步都会将其从所有重要表面上消除。
目标不是零变形。目标是可控变形 — 控制到焊后机加工能够使每个关键表面达到其最终公差。
焊后CNC加工操作
端面铣削
用于导轨安装面、主轴安装垫、基准面的平面度保证。
钻孔和攻丝
用于线性导轨、滚珠丝杠、支架的定位安装孔。
镗孔
用于轴承座、定位销、轴通过孔的精密镗孔。
表面精加工
使接触面粗糙度达到Ra 1.6至3.2µm。
材料选择
碳钢
最佳刚度成本比。最宽的板厚范围。最成熟的焊接和涂装工艺。室内自动化框架的默认选择。配合粉末喷涂或镀锌提供防腐保护。
不锈钢
固有耐腐蚀性。可清洁。通常无需涂层。适用于食品和制药设备、化学暴露环境、室外和冲洗环境。
铝合金
密度约为钢的三分之一。天然耐腐蚀。可加工性好。适用于重量敏感场景，如移动机器人、顶装设备和便携设备。
不确定选哪种材料？告诉我们使用环境 — 室内还是室外、温度范围、化学品或湿气暴露、清洁要求 — 我们会给出带理由的推荐。
表面处理
粉末喷涂
坚固均匀的涂层，厚度60至120微米。颜色选择广泛。耐磨性好。室内工厂地面的最佳选择。大多数自动化框架的标准表面处理。
热浸镀锌
锌层厚度45至85微米，熔合到钢表面。即使被划伤也能提供阴极保护。适用于室外、潮湿、废水、农业环境。长期防腐保护，无需重新涂装。
锌电镀
薄锌层，厚度5至25微米。光亮金属外观。中等防腐保护。适用于需要清洁金属外观的室内零件。
阳极氧化
铝材表面的硬质氧化层。可选本色、黑色或彩色。仅适用于铝框架。
喷砂
均匀的哑光表面。去除氧化皮和污染物。适用于涂装前预处理，或作为非外观结构件的独立表面处理。
喷漆（湿法喷涂）
精确的颜色匹配。可控光泽。可提供环氧、聚氨酯等专用涂料配方。适用于匹配现有设备颜色或耐化学应用场景。
发黑
暗色哑光表面。尺寸变化接近零。适用于室内零件中较厚涂层会改变装配尺寸的场景。
电泳涂装
即使在复杂内部几何结构上也能实现均匀覆盖。适用于封闭箱型截面中喷涂无法到达每个表面的场景。
何时选择哪种方案
| 使用场景 | 选择方案 | 原因 |
| 定制几何形状、无模具预算、中等到重载的场景 | 选择焊接钢框架 | 因为图纸允许的任何形状都可制造，零模具投入，数周交期。 |
| 批量机床且振动敏感的场景 | 选择铸铁底座 | 因为它具有最佳振动阻尼，模具成本可在批量中摊薄。 |
| 轻型原型、快速交期、可重新配置的场景 | 选择铝型材框架 | 因为可使用库存型材，螺栓组装，数天交期。 |
| 冲洗或室外环境 | 选择不锈钢焊接框架 | 因为它具有无涂层依赖的耐腐蚀性。 |
| 移动机器人或顶装设备 | 选择铝焊接框架 | 因为它具有钢重量三分之一的自重和足够的刚度。 |
应用场景
CNC加工中心
需要高刚度、导轨安装面的严格平面度、主轴热载下的热稳定性。
AMR和AGV平台
需要低重量，以及驱动电机、车轮、激光雷达和电池的集成安装座。
激光和等离子切割机
框架的直线度和平面度直接决定切割精度。
包装和贴标线
需要多个安装区域之间的尺寸协调，包括灌装头、贴标机和输送线过渡段。
测试和检测设备
需要最高精度等级，为三坐标测量机、视觉系统和自动化测试平台进行精密焊接和机加工。
食品和制药机械
需要不锈钢材质、可清洁性、卫生设计和冲洗耐受。
半导体和电子制造
需要洁净室兼容的材料和表面处理、ESD考虑和精密安装。
您的应用不在列表中？请描述您的设备和使用环境。我们很可能制造过类似的产品。如果没有，我们的工程团队将评估可行性并提出方案。
常见问题
问：底盘和框架有什么区别？
答：底盘是折弯钣金制成的扁平底座，提供低轮廓安装面。框架是管材或型材制成的三维焊接结构，承载结构载荷。很多项目两者组合使用，我们全部可以制造。
问：如何控制焊接变形？
答：专用夹具定位、从中心向外的焊接顺序、双面交替焊接、应力消除，最后对关键表面进行焊后CNC机加工。目标不是零变形，而是控制变形使机加工后每个关键面达到最终公差。
问：接受什么文件格式？
答：3D：STEP、IGES、SLDPRT、Parasolid（XT）、IGS。2D：DWG、DXF、PDF。其他格式请联系我们。
问：交期多长？
答：原型/小批量（1-50件）：7-15个工作日。批量（50件以上）：20-40个工作日。具体交期随报价确认。
问：如何获得报价？
答：发送图纸，附上材料、数量、表面处理、关键公差和目的国。24小时内回复报价和DFM反馈。还没有图纸？发送草图或描述项目即可。
