描述

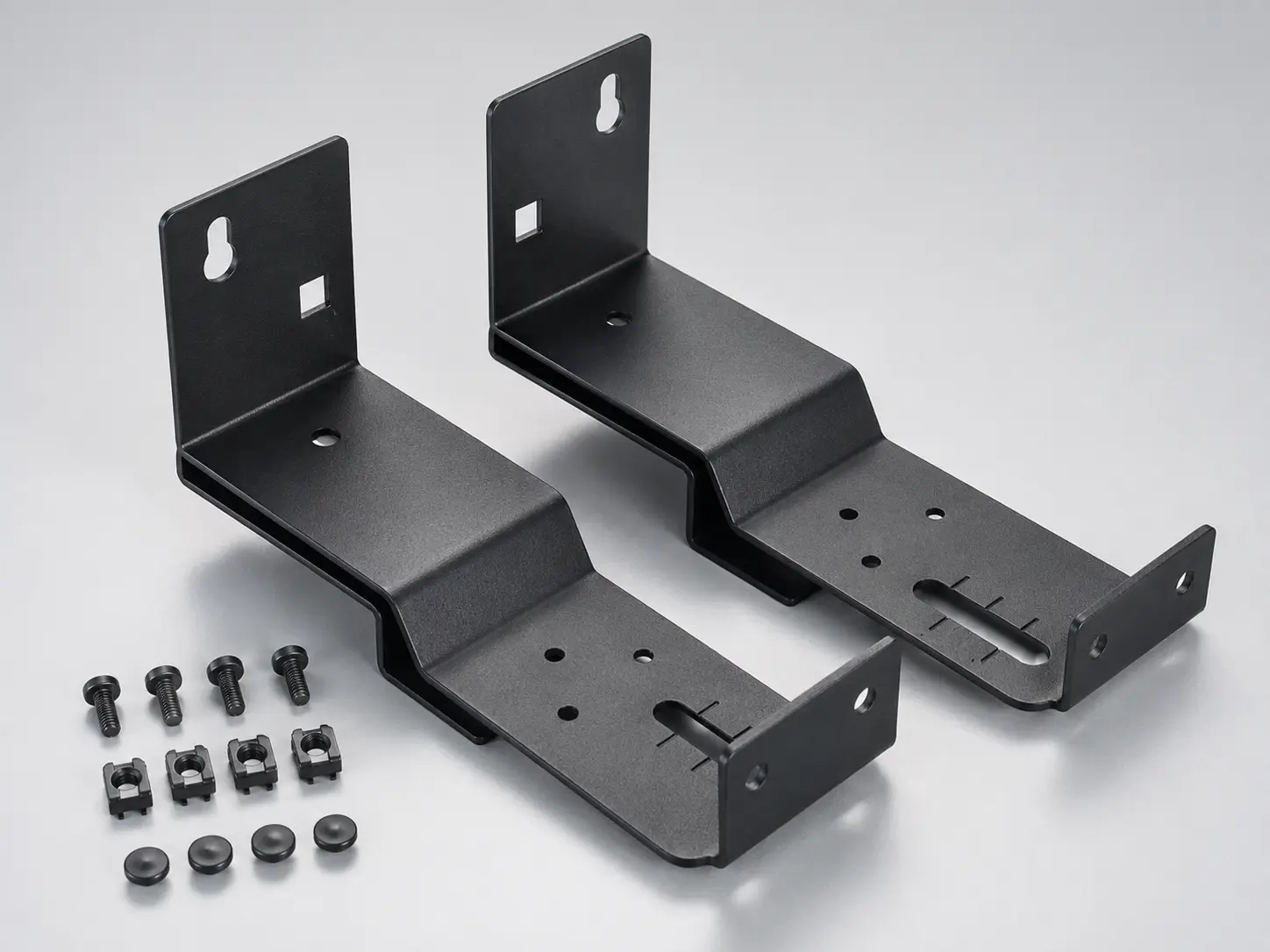

机柜 PDU 安装支架用于将电源分配单元固定在服务器机柜、网络机柜、机柜外壳和开放式机架系统内部。对于这类支架来说，关键不只是外形尺寸。孔位、槽口方向、折弯角度、安装侧边和五金接口都会影响 PDU 是否能够顺利安装。
我们可根据客户图纸、样品、安装照片、PDU 尺寸或机柜导轨结构，定制生产机柜 PDU 安装支架。支架可按单件、成对、左右侧套件或带配套五金的完整安装套件供应。
该产品适用于机柜制造商、数据中心设备供应商、网络设备集成商、电源分配附件供应商，以及需要稳定批量装配的 OEM 项目。
适用于服务器机柜、网络机柜和数据中心机柜
PDU 安装支架必须与实际机柜结构匹配。不同机柜结构可能需要不同的孔型、折弯方向和固定方式。
典型应用包括：
- 服务器机柜内部的垂直 PDU 安装
- 网络机柜侧边 PDU 安装支架
- 数据中心机柜后部 PDU 安装支架
- 用于节省机柜 U 位空间的 0U PDU 安装
- 现有机柜组件的替代支架
OEM 机柜附件项目的定制支架套件对于机柜装配项目，安装位置非常重要。支架安装在左侧、右侧、后导轨或机柜立柱上时，钥匙孔方向、偏移距离和支撑边结构都可能不同。
安装方向选项
不同 PDU 安装方式需要不同的支架结构。我们可根据客户机柜设计定制多种安装方向的支架。
| 安装方向 | 产品用途 |
| 垂直安装 | 适用于安装在机柜侧边或后部的 PDU |
| 水平安装 | 适用于将 PDU 固定在机架区域或安装导轨上 |
| 0U 安装 | 适用于不占用机柜 U 位空间的安装方式 |
| 侧装 | 适用于机柜侧导轨或内部侧立柱 |
| 后装 | 适用于后部维护区域和线缆走线方向 |
| 左右侧安装 | 适用于镜像支架套件或成对安装结构 |
最终支架结构应根据 PDU 宽度、安装孔距、插座方向和机柜导轨结构确认。
定制支架结构
机柜 PDU 安装支架可根据安装空间、支撑点、走线方向和固定方式，设计成不同钣金结构。
可选结构包括：
- L 型支架
- U 型支架
- Z 型支架
- 平板安装片
- 角码支架
- 偏移支架
- 铰链式支架
- 左右镜像支架
- 多道折弯定制支架
完整支架与五金安装套件对于安装跨度较长或需要重复装配的支架，可增加折边、返边、加强折弯或局部加强结构，提高整体刚性。
孔型与固定方式设计
孔型设计是定制 PDU 安装支架中非常关键的一部分。钥匙孔方向、槽宽或孔距如果有细小偏差，都可能导致安装不顺畅。
常见孔型和固定方式包括：
| 孔型 / 固定方式 | 制造用途 |
| 圆孔 | 用于普通螺丝固定和定位 |
| 钥匙孔 | 用于挂钉或按钮挂装后的挂入和锁定 |
| U 型槽 | 用于装配时的位置微调 |
| 方孔 | 用于笼螺母或机柜导轨固定 |
| 按钮挂孔 | 用于匹配 PDU 上的安装按钮 |
| 笼螺母孔 | 用于机柜附件的笼螺母安装 |
| 安装挂钉开口 | 用于免工具或半免工具安装结构 |
| 压铆五金孔 | 用于压铆螺母、螺柱或嵌件安装 |
在生产前，应确认钥匙孔方向和槽口方向，尤其是垂直 PDU 安装和左右侧镜像支架套件。
材料与表面处理
材料和表面处理应根据强度、防腐、外观、机柜颜色和项目预算选择。
| 选项 | 常见用途 |
| 冷轧钢 | 适合成本可控、成型性能较好的支架生产 |
| 镀锌钢 | 适合需要一定防腐能力的支架 |
| 不锈钢 | 适合对外观、防腐或裸露安装有要求的应用 |
| 铝板 | 适合对重量更敏感的轻量化支架设计 |
| 喷粉 | 常用于黑色、灰色或与机柜颜色匹配的机柜附件 |
| 镀锌 | 适合需要功能性防腐保护的支架 |
| 拉丝不锈钢 | 适用于可视金属表面应用 |
| 定制表面处理 | 适用于项目指定颜色或特殊表面要求 |
黑色喷粉常用于机柜附件，但具体表面处理可根据机柜外观、装配环境或 OEM 项目要求调整。
钣金制造能力
我们支持机柜 PDU 支架从轮廓加工到表面处理的完整钣金制造流程。
制造能力包括：
- 激光切割外形、长槽和定制轮廓
- 数控冲孔加工批量安装孔和机柜孔型
- 数控折弯加工 L 型、U 型、Z 型、角码、偏移和多折弯结构
- 压铆螺母、拉铆螺母、焊接螺柱和五金安装
- 根据支架结构要求进行点焊或工装焊接
- 对孔边、槽边和外边进行去毛刺处理
- 喷粉、镀锌、钝化和不锈钢表面处理
批量生产中控制孔位、折弯角度和表面一致性对于重复订单，可使用检具或检测基准，提高批量生产一致性。
支架套件与配套五金
机柜 PDU 安装支架通常以安装套件形式供应，而不是单独散件。我们可根据客户装配流程提供不同套件配置。
| 套件选项 | 说明 |
| 单件支架 | 适用于替代件或简单单侧安装 |
| 成对支架 | 适用于常规上下支撑或左右支撑 |
| 左右侧套件 | 适用于机柜侧装的镜像支架布局 |
| 完整五金套件 | 支架可配螺丝、笼螺母、安装按钮或五金袋 |
| OEM 套件包装 | 适用于机柜装配线或转售项目的标签包装 |
可选五金包括螺丝、笼螺母、拉铆螺母、压铆螺母、焊接螺柱、铆钉和安装按钮。五金选择应根据机柜导轨和 PDU 安装方式确认。
安装适配质量控制
对于机柜 PDU 安装支架来说，安装适配和批量一致性比单纯外观更重要。支架需要顺利装配，并将 PDU 固定在正确位置。
常见检测项目包括：
- 孔距和槽位对齐检查
- 钥匙孔方向和挂钉间隙检查
- 折弯角度和成型边位置检查
- 安装面平整度检查
- 孔边和槽边毛刺去除
- 表面涂层覆盖和外观一致性检查
- 五金安装位置和固定可靠性检查
必要时可使用样品 PDU 或机柜导轨进行试装对于 OEM 机柜装配项目，稳定的孔位和折弯结构有助于减少批量装配误差。
定制支架选项
可根据 PDU 本体、机柜导轨、可用安装空间和装配方式调整支架结构。
可定制选项包括：
- 支架形状和折弯方向
- 单件、成对或左右镜像支架套件
- 左侧、右侧、后部或导轨安装布局
- 钥匙孔、按钮挂孔、笼螺母孔、螺丝孔和 U 型槽
- 压铆五金、拉铆螺母、焊接螺柱或螺丝集成
- 表面处理和颜色匹配
打样或批量生产如果现有 PDU 支架无法匹配机柜孔位，可根据客户图纸、样品或安装照片重新调整支架结构和孔位布局。
机柜与 PDU 适配
适配性需要同时确认机柜结构和 PDU 安装接口。
建议提供以下信息：
- 机柜或机架类型
- 内部导轨结构
- 安装侧边或后部安装位置
- PDU 宽度和本体形状
- 安装按钮位置
- 孔距或槽位布局
- 插座朝向要求
现有支架样品或安装照片对于 OEM 机柜项目，支架可按重复装配要求设计，并以安装套件形式供应。
孔型与固定方式
孔型应围绕实际固定方式设计。机柜 PDU 支架可能使用螺丝固定、笼螺母固定、按钮挂装、安装挂钉锁定、压铆五金、铆接五金或混合固定方式。
可定制孔型包括：
- 钥匙孔挂装
- 笼螺母安装
- 按钮挂装配合
- U 型槽调节
- 螺丝固定
- 压铆螺母安装
- 焊接螺柱定位
机柜导轨对位孔钥匙孔方向和槽口方向需要在生产前确认，因为它们会影响安装稳定性和装配方向。
制造工艺
制造工艺根据支架结构、孔型、材料、五金要求和订单数量选择。
典型流程包括：
- 审核图纸、样品或安装要求
- 确认材料和板厚
- 激光切割或数控冲孔
- 数控折弯
- 根据需要进行压铆、铆接或焊接
- 去毛刺和边缘处理
- 表面处理
- 尺寸检测
套件包装和发货工艺可根据打样、替代件、小批量或重复 OEM 生产进行调整。
质量控制
质量控制重点是安装适配和批量重复性。
检测可包括：
- 孔中心距
- 槽宽和槽口方向
- 折弯角度
- 安装面位置
- 边缘毛刺
- 表面处理外观
- 五金安装位置
必要时使用样品机柜导轨或 PDU 参考件进行试装对于重复装配的机柜项目，建议在批量生产前先确认样品。
图纸与报价要求
为了提供更准确的报价，建议提供可用的项目信息。
推荐信息包括：
- PDU 尺寸或样品照片
- 安装孔距
- 机柜或导轨图纸
- 安装方向：垂直、水平、侧装、后装或 0U
- 安装位置：左侧、右侧、后侧、导轨或机柜立柱
- 所需孔型或固定方式
- 材料和表面处理
- 五金要求
- 数量
- 包装要求
图纸文件、样品或安装照片可接受的参考文件包括 PDF、DWG、DXF、STEP、SolidWorks 文件、照片或实物样品。
