什么是DIN导轨？——TH 35帽型导轨详解
DIN导轨是一种标准化金属型材，安装在电气柜内部，为断路器、接触器、继电器、PLC模块、电源和端子排等设备提供通用安装平台。其截面遵循EN 60715标准——任何为DIN导轨设计的设备，都可以卡装在任何符合该标准的导轨上，不受制造商限制。
如果没有这个标准，每台柜子都需要专用安装配件，成本上升，设备采购被锁定在单一品牌，现场更换零件变成采购问题而非五分钟的替换操作。

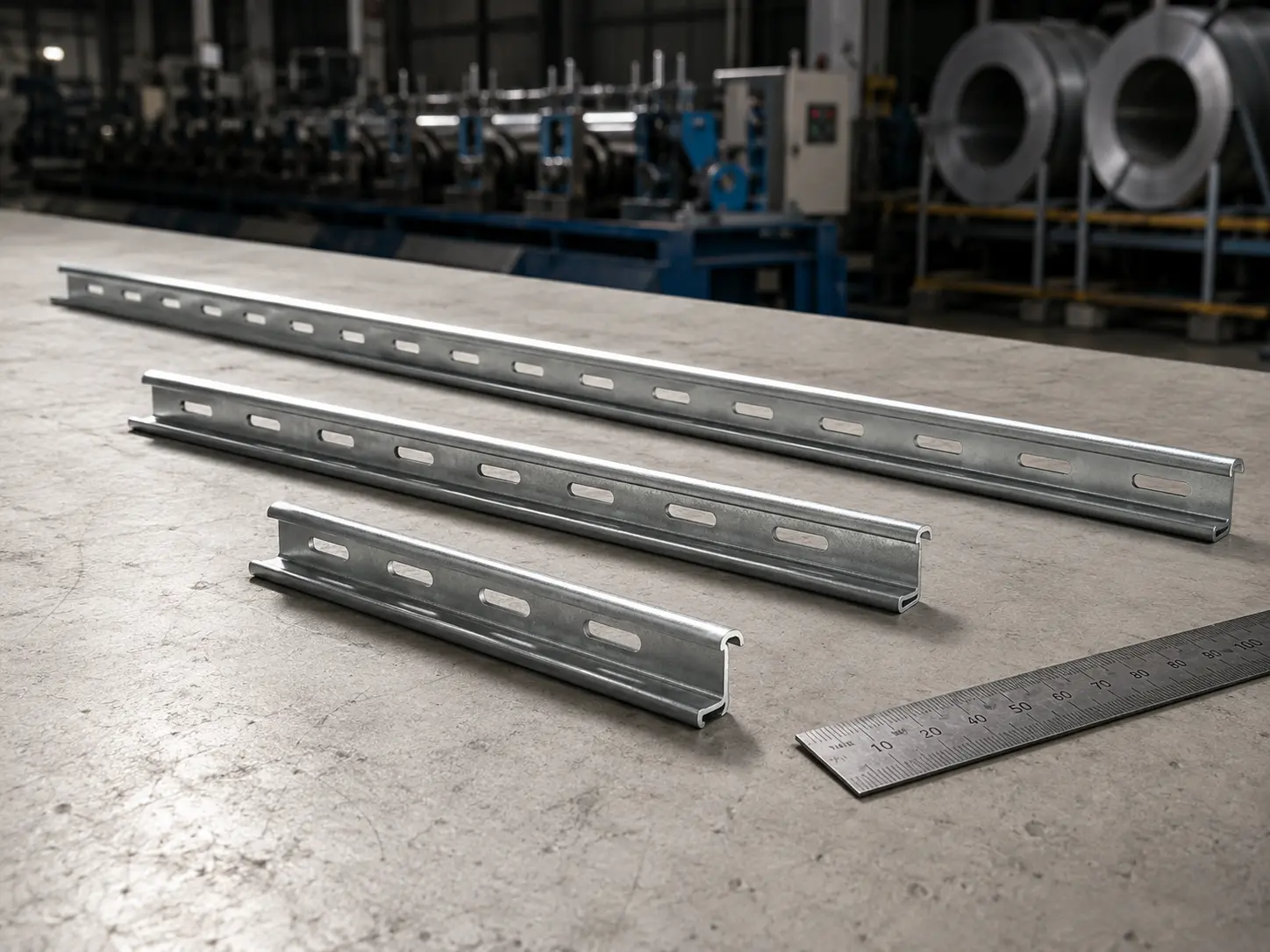

TH 35——在北美市场标记为TS35，俗称帽型导轨——是全球用量最大的导轨型号。其35mm宽的帽型截面提供两种深度：7.5mm用于标准安装，15mm用于重型设备或需要更大接线空间的场景。在现代控制柜装配中，TH 35导轨是几乎所有控制柜的结构基础。
为什么选择我们
精度可靠
每根导轨在专用模具上滚压成型。截面宽度精度±0.3mm，高度精度±0.4mm。当您的装配人员沿一根2米长的导轨安装50个设备时，每个卡扣的卡入力度一致。不松不紧。
定尺切割、预冲孔、开箱即装
导轨到达时已是您的柜体深度，孔位已按图纸冲好。一个50台柜子、每台5根导轨的项目——250根导轨——可节省约8–15小时的切割、钻孔和去毛刺工时。
柜内钣金件一站式供应
我们在同一工厂生产安装板、侧板、背板和线槽支架，与DIN导轨配套。同一工厂、同一质量体系、一次发货。采购订单从4–5张减为1张，来料检验从5次减为1次，物流协调从多次减为1次。
如何选择合适的材料
| 冷轧钢 | 不锈钢304 | 不锈钢316 | 铝合金6063 | |
| 核心优势 | 高强度、最低成本 | 通用耐腐蚀性 | 最佳氯化物耐受性 | 重量仅为钢材的三分之一 |
| 最佳适用 | 一般工业室内 | 食品、制药、一般室外 | 海洋、化工、沿海 | 移动设备、柜顶安装 |
| 标准表面处理 | 镀锌+钝化 | 钝化或原色 | 钝化或原色 | 阳极氧化 |
| 成本系数 | 基准（1倍） | 约3–4倍 | 约4–5倍 | 约2–3倍 |
| 注意事项 | 潮湿环境需确认镀层等级 | 加工硬化更快——需调整成型参数 | 含钼成分防止盐雾环境点蚀 | 强度较低——重型设备需加密安装点 |
[不确定？描述您的使用环境——我们的工程师将为您推荐合适的材料]
定制制造
标准配置能满足许多项目需求。但大多数客户都有特定的定制要求。
| 定制项目 | 说明 |
| 长度 | 100–6000mm，精度±0.5mm——按您的柜体深度交货 |
| 冲孔 | 圆孔、长圆孔、方孔、槽孔——按图纸加工，精度±0.5mm |
| 端部加工 | 倒角、折弯端头、焊接安装耳 |
| 表面处理 | 七种选项，从标准镀锌到达克罗重防腐 |
| 截面形状 | 非标截面可评估——请发送您的图纸 |
为什么定尺切割很重要： 标准1米或2米的导轨几乎不可能刚好匹配柜体深度。不定尺切割的话，您的装配人员需要逐根测量、划线、切割、去毛刺和验证——每根约2分钟。250根的批次就是8小时以上的熟练工时，加上每根余料的材料浪费。由我们定尺切割可以完全消除这些成本。
为什么预冲孔很重要： 当安装孔位与您的设备布局完全匹配时，装配人员只需对准孔位、拧紧螺丝。不量不划不钻。CNC冲孔的±0.5mm位置精度比现场钻孔更精确、更一致——同批次每台柜子的孔位完全相同。
如何开始
- 上传您的图纸（DWG、STEP、DXF或PDF格式）。
- 我们的工程师在24小时内回复报价。
- 我们制作样品供您确认。
- 样品确认后开始批量生产。
[上传图纸获取定制报价]
应用场景——控制柜、开关设备和自动化柜体
工业控制柜
PLC、电机启动器、接触器、过载继电器。在全球控制柜装配行业中，TH 35是几乎所有控制柜中使用的标准安装导轨。
典型场景： 一个电机控制中心——12台柜体，每台安装6根导轨，承载变频器、软启动器和保护继电器。室内柜体使用不锈钢304，靠近清洗区的两台柜体使用不锈钢316。所有导轨按400mm定尺切割，并按变频器安装孔位预冲孔。按每台柜体成套供货，开箱即可装配。
电力配电系统
微型断路器、漏电保护器、电能表——用于建筑和基础设施配电盘。
典型场景： 一个商业建筑配电盘项目。TH 35导轨，镀锌钢，非冲孔型——连续型材承受每根导轨上20个以上断路器的重量，没有冲孔槽导致的应力集中。切割至300mm深度。两端安装止动夹。
自动化和I/O系统
远程I/O模块、通讯网关、传感器接口——用于分布式控制系统。
典型场景： 一个水处理厂沿管线安装8台户外柜体。不锈钢316导轨，热浸镀锌处理，冲孔型便于线缆穿过导轨槽走线。定制长度350–600mm以匹配不同柜体深度。
新能源系统
逆变器、监控模块、保护继电器——用于光伏汇流箱和风电控制柜。
典型场景： 一个屋顶安装的200台光伏汇流箱项目，屋面有结构承重限制。铝合金6063导轨，阳极氧化处理。每米重量从钢制的约0.12kg降至约0.04kg，每台汇流箱的导轨总重从约1.8kg降至约0.6kg。200台汇流箱累计减重效果显著。
表面处理性能
| 处理方式 | 镀层厚度 | 盐雾试验（NSS） | 额外交期 |
| 电镀锌+铬酸盐钝化 | 5–25μm | 72–120小时 | 无（标准工艺） |
| 热浸镀锌 | 76–152μm | 240–500+小时 | +3–5天 |
| 达克罗（锌铝涂层） | 6–10μm | 500–1000小时 | +5–7天 |
| 粉末喷涂（RAL色） | 60–120μm | 300–800小时 | +5–10天 |
| 阳极氧化II型（铝） | 5–25μm | 200–500小时 | +3–5天 |
| 阳极氧化III型（铝） | 25–150μm | 500–1000+小时 | +5–10天 |
| 钝化处理（不锈钢） | 化学处理 | 恢复固有耐蚀性 | 无（标准工艺） |
| 原色无处理 | 无 | 不适用 | 无 |
承载能力参考
| 截面+厚度 | 安装点间距 | 参考承载能力 | 典型设备 |
| TH 35×7.5，1.0mm | 250mm | 每台设备约3–5kg以内 | 继电器、接触器、端子排 |
| TH 35×7.5，1.0mm | 200mm | 刚性提升 | 高密度布局 |
| TH 35×7.5，1.2mm | 250mm | 中等提升 | 中型接触器、电源模块 |
| TH 35×15，1.0mm | 250mm | 超过5kg的设备 | 大型接触器、电机启动器 |
| TH 35×15，1.5mm | 200mm | 重型应用 | 变压器、大电流断路器 |
| TH 35×15，1.5mm | 150mm | TH 35系列最大承载 | 最重型设备、振动环境 |
以上为参考数据——实际承载取决于重量分布、振动情况和螺钉类型。如需针对您具体柜体布局的计算，请联系我们的工程师。
生产流程
1. 来料检验
每卷钢卷到厂即检验：牌号、厚度、表面质量、力学性能——对照材质证书逐项核实。不合格材料在进入产线之前就被退回。
这一步比大多数采购商想象的更重要。一卷看起来合格但伸长率低于规格要求的钢卷，会在成品检验的180°弯曲试验中开裂。在来料阶段发现这个问题，远好于在整批生产完成后才发现。
2. 滥压成型
12–16个成型工位将平板钢卷逐步弯曲成TH 35截面。辊轮校准、成型速度和回弹补偿全程控制在EN 60715公差范围内。
滚压成型不同于从挤压型材上切割截面，也不同于在折弯机上弯曲平板。连续成型工艺从头到尾生产一致的截面——第1米和第5米的截面完全相同。这种一致性保证了每根导轨全程的卡扣卡入力均匀，对于高密度控制柜装配至关重要。
3. 在线冲孔（冲孔型）
冲孔工位在成型过程中同步完成25mm间隔的槽孔冲制。与线速度同步，无需二次定位，间距一致性有保障。
4. 飞剪切割
以全线速度切割到您需要的长度。切口干净、无毛刺、精度±0.5mm。
5. 表面处理
电镀锌、热浸镀锌、达克罗、粉末喷涂、阳极氧化或钝化。每批工艺参数（药液浓度、温度、浸渍时间）全程监控并记录。
6. 质量检验
- 尺寸：10%抽样检验，定制订单100%全检
- 镀层厚度：XRF荧光检测
- 弯曲试验：按EN 60715每批180°弯曲
- 盐雾试验：按表面处理类型定期执行
180°弯曲试验是最重要的质量关卡。通过该试验的导轨证明材料在弯折时不会开裂——这对现场安装至关重要，因为装配人员经常需要将导轨端部折弯以进行转角安装。未通过该试验的导轨——我们曾见过供应商使用伸长率不足的材料——会在现场弯折时断裂。
7. 包装
VCI防锈纸、瓦楞纸箱、托盘。批量订单可定制标签。
常见问题
问：你们是DIN导轨制造商还是贸易商？
制造商。我们自有滚压成型线、CNC冲床、激光切割机和表面处理设备。每根DIN导轨直接从我们的生产线发货。
问：可以定制长度和孔位吗？
可以。长度100–6000mm，按图纸任意孔型。上传DWG/STEP/DXF/PDF，24小时内报价。
问：TH 35、TS35和帽型导轨是同一种产品吗？
是的。TH 35、TS35和帽型导轨指的是同一种35mm宽的帽型截面DIN导轨。TH 35是欧洲命名（源自最初的德国DIN标准），TS35在北美市场常用，”帽型”描述的是截面形状。三者尺寸完全相同，在EN 60715标准下完全互换。
问：最小起订量？
标准100件，定制长度50件，样品5–10件。更小批量视情况评估。
问：怎么开始定制订单？
通过”定制选项”标签页或本页询盘表单上传图纸。注明材料、表面处理、数量和交期。24小时内回复。
