描述

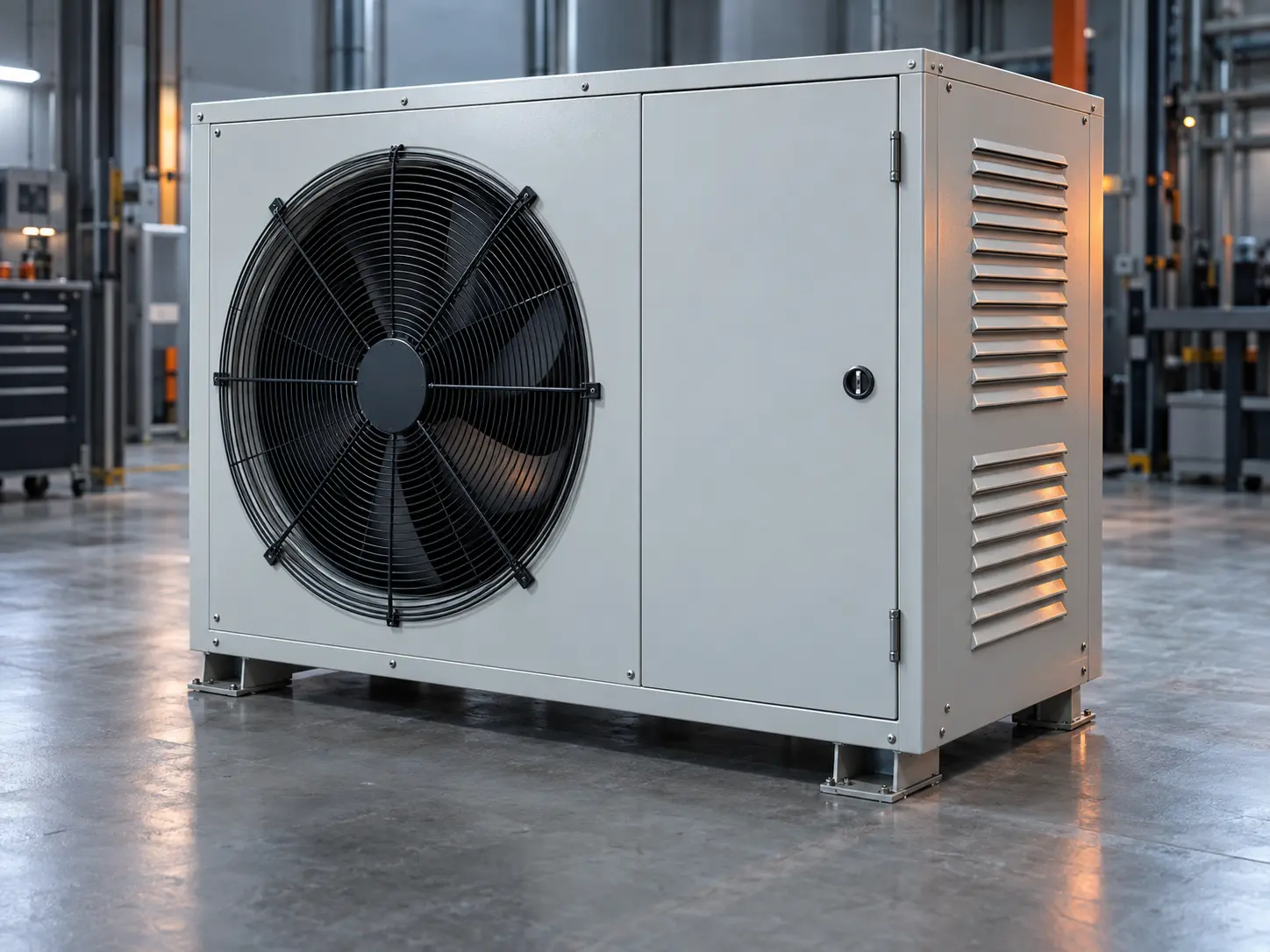

热泵机组定制钣金外壳，按图制造，从单件打样到批量生产，可交付整套外壳总成，也可只交付折弯件、焊接组件或含五金的配套散件。
- 材质：镀锌钢板、预涂钢板、不锈钢 304/316、铝合金
- 制造：激光切割、折弯、焊接、涂装全程自有完成
- 防护设计目标：IP54 至 IP66、美标 3R/4/4X，按整机系统确认
- 腐蚀等级：标准户外、高湿半沿海、含氯（泳池与沿海）、工业腐蚀四档
- 结构配置：检修门、内部安装板、管路与电缆进线口、冷凝排水口、通风方案
什么是热泵机组钣金外壳？
热泵机组钣金外壳是用于保护空气源热泵、泳池热泵及商用热泵设备内部组件的金属防护结构，通过激光切割、折弯、焊接和表面处理等钣金工艺制造，可根据机型尺寸、安装环境和防护需求定制。它不仅提供防雨、防尘、防腐保护，还集成通风散热、检修维护、管路与电缆安装、减震降噪等功能，确保热泵设备在户外、高湿、沿海及工业环境中长期稳定运行。
为什么要在户外热泵机组中使用定制钣金外壳？
热泵机组钣金外壳主要用于为户外运行的热泵设备提供可靠保护，同时满足散热、维护、防腐和结构安装需求。
在住宅、商业建筑、泳池设备区以及工业场地等应用环境中，热泵机组长期受到雨水、紫外线、湿气、盐雾和设备振动影响，因此需要通过合理设计的外壳结构提升设备运行稳定性。
- 保护内部核心部件
外壳可隔离雨水、灰尘和外部环境影响，为压缩机、换热器、电控组件等内部零部件提供防护。 - 保证设备通风散热
根据风机和换热器布局设计百叶、冲孔或通风结构，帮助设备保持正常气流循环，避免影响运行效率。 - 提升户外耐腐蚀能力
通过镀锌钢板、不锈钢、铝合金以及配套表面处理体系，提高外壳在高湿、沿海或工业环境中的使用寿命。 - 方便设备维护检修
通过检修门、可拆面板和合理的内部布局设计，方便后期设备检查、维修和零部件更换。 - 增强结构稳定性
通过加强筋、支撑结构和减震安装设计，提高外壳在长期运行振动和运输过程中的可靠性。 - 满足不同安装场景需求
可根据屋顶、阳台、机房、落地安装等不同场景定制结构尺寸、安装方式和接口位置。 - 改善设备外观与整体集成效果
定制化外壳可匹配建筑环境和设备设计要求，使热泵系统在住宅、商业和公共区域中保持整洁美观。
产品规格
| 项目 | 规格范围 |
| 产品类型 | 热泵机组定制钣金外壳、外壳总成、焊接组件、折弯散件 |
| 适用设备 | 空气源热泵、泳池热泵、商用热泵、多联机组等 |
| 可用材料 | 镀锌钢板、预涂钢板、不锈钢304/316、铝合金5052-6061、冷轧钢板 |
| 板厚范围 | 0.5–6.0 mm（常用外壳面板1.0–2.0 mm） |
| 表面处理 | 粉末喷涂、阳极氧化、镀锌、拉丝、喷砂等 |
| 防护目标 | IP54/IP65/IP66、美标3R/4/4X（按整机系统确认） |
| 加工工艺 | 激光切割、冲压、数控折弯、焊接、压铆、表面处理 |
| 最大加工尺寸 | 平板下料最大2500×1500 mm，折弯长度最大3000 mm |
| 结构配置 | 检修门、安装板、加强筋、通风结构、管路开孔、电缆进线 |
| 通风方案 | 压制百叶、冲孔板、风扇环、过滤通风等 |
| 安装方式 | 壁挂式、落地底座式、抱杆式、屋顶框架式 |
| 精度能力 | 常规±0.2 mm，关键特征可达±0.1 mm |
| 防腐能力 | 盐雾目标240–1000小时（按材料和涂层体系确认） |
| 工作环境 | 常用-30℃至+55℃，适用于户外、高湿、沿海等环境 |
材料选项
镀锌钢板（SGCC/SECC）
适用于常规户外热泵机组外壳，具有良好的成型性能和基础防腐能力，结合粉末喷涂后可满足多数内陆及普通户外环境使用需求。
预涂钢板（PPGI）
表面已预先涂覆防护涂层，具备较好的耐候性和外观一致性，适用于对成本、生产效率和外观要求较高的热泵外壳应用。
不锈钢 304
适用于高湿、半沿海等环境，具有良好的耐腐蚀性能和表面质感，常用于对耐久性和外观要求较高的设备外壳。
不锈钢 316
适用于泳池、沿海及含氯环境，耐盐雾和化学腐蚀能力更强，可用于腐蚀条件更严苛的热泵设备防护结构。
铝合金 5052/6061
具有重量轻、耐腐蚀和加工性能好的特点，适用于壁挂式、屋顶安装或对重量有要求的热泵外壳结构。
冷轧钢板（SPCC）
具有良好的加工性能和表面质量，适用于室内或经过完善防护处理后的热泵设备结构件。
表面处理选项
转化膜＋粉末喷涂
通过前处理形成保护层，再喷涂粉末涂层，提高涂层附着力、耐候性和防腐性能，是户外热泵机组外壳常用的表面处理方案。
阳极氧化
主要用于铝合金外壳，通过形成氧化保护膜提升耐腐蚀能力，同时保持金属质感，适用于对重量和外观有要求的应用场景。
镀锌处理
在钢材表面形成锌层保护，提高抗腐蚀能力，适用于户外基础防护和结构件应用。
拉丝处理
通过机械加工形成均匀纹理，改善金属表面视觉效果，适用于对外观质感有要求的热泵设备外壳。
喷砂处理
通过喷射磨料形成均匀哑光表面，可改善外观一致性，并为后续涂层处理提供良好的表面基础。
定制选项
| 定制项目 | 可选方案 |
| 外壳结构 | 标准机组外壳、通风型外壳、检修型外壳、多腔一体外壳、低矮侧出风型 |
| 尺寸与板厚 | 按设备尺寸定制外壳长宽高、面板厚度、加强结构和折弯方案 |
| 通风散热 | 压制百叶、冲孔板、风扇环安装、过滤通风、封闭开孔 |
| 检修设计 | 单开检修门、双开检修门、可拆面板、快拆面板 |
| 内部安装结构 | 安装板、导轨布局、可调安装梁、定制支架与开孔 |
| 管路与电缆接口 | 冷媒管开孔、冷凝排水口、电缆接头、敲落孔，位置与尺寸按图确认 |
| 安装方式 | 壁挂式、落地与底座框架式、抱杆式、屋顶框架式（带减震） |
| 防护等级 | IP54、IP65、IP66、美标3R/4/4X（按整机系统设计） |
| 密封与防护 | 密封条配置、防水结构、防尘设计、穿线密封方案 |
| 减震结构 | 减震器安装点、压缩机加强底座、抗共振加强筋 |
| 锁具配置 | 转舌锁、钥匙锁、挂锁扣、防拆紧固件 |
| 表面颜色 | RAL色系粉末喷涂、定制颜色方案 |
| 标识方式 | 激光蚀刻、丝印、冲压铭牌、标签牌 |
| 交付形式 | 折弯散件、焊接组件、整套外壳总成、含五金配套件 |
热泵机组钣金外壳的应用
住宅与小型商业热泵设备
用于空气源热泵、家用热水热泵等设备，为户外安装环境提供防雨、防尘和外观保护，同时通过通风结构保证设备正常散热运行。
泳池与水疗热泵系统
应用于泳池、水疗中心等含氯环境，通过耐腐蚀材料和防护涂层降低盐雾、氯气对设备外壳的影响，提高长期使用可靠性。
商业建筑暖通系统
用于酒店、办公楼、商场等场所的商用热泵机组，可根据设备尺寸和安装空间定制外壳结构，满足集中安装和维护需求。
工业热泵设备
适用于工业加热、恒温控制等场景，通过加强结构、通风设计和防护方案，应对连续运行、振动和复杂环境条件。
屋顶与户外机房安装
针对屋顶、阳台、设备平台等空间受限场景，可定制低矮结构、模块化外壳和安装支撑方案，方便运输、安装和后期维护。
沿海及高湿环境设备
用于沿海地区、湿热地区等腐蚀风险较高的应用场景，通过不锈钢、铝合金或防腐涂层体系提升设备外壳耐候性能。
我们的制造工艺
激光切割与精密下料
根据产品图纸进行板材排版，通过激光切割完成外壳面板、安装孔和结构件加工，确保切割边缘平整，尺寸稳定，为后续折弯和组装提供基础。
数控折弯成型
采用数控折弯工艺加工面板折边、加强结构和连接部位，根据材料特性调整折弯参数，保证外壳角度一致、尺寸匹配。
焊接与结构组装
针对需要高强度和密封性的结构部位，采用气体保护焊或激光焊接进行连接，并通过工装定位、焊接顺序控制和焊后校平减少变形。
去毛刺与表面处理
对加工后的零件进行边缘处理和表面预处理，根据使用环境选择粉末喷涂、阳极氧化、镀锌、拉丝等表面处理方式，提高外壳耐腐蚀能力和外观质量。
精密装配与功能检查
按照图纸要求完成门板、安装板、锁具、密封件和配套结构装配，对关键尺寸、孔位、平整度和装配效果进行检查。
质量检验与交付包装
生产过程中进行尺寸检测、外观检查和涂层检测，确保产品符合图纸要求，并采用保护膜、泡沫护角、木箱或托盘等方式进行安全包装，满足运输交付需求。
FAQ
热泵机组钣金外壳可以根据我的设备尺寸定制吗？
可以。我们支持根据热泵机组尺寸、安装环境和内部结构进行定制，包括外壳尺寸、开孔位置、通风结构、检修门、安装支架等，按照二维图纸、三维模型或样品进行开发制造。
热泵机组外壳适合哪些材料？
根据使用环境和防护要求，可选择镀锌钢板、预涂钢板、不锈钢304/316以及铝合金等材料。普通户外环境可采用钢板喷涂方案，沿海、泳池等腐蚀环境可选择不锈钢或铝合金材料。
你们可以提供整套热泵外壳还是只加工部分零件？
两种方式均可提供。我们可以交付完整外壳总成，包括壳体、检修门、安装结构和配套件，也可以按照客户生产流程提供折弯件、焊接组件或散件。
热泵机组外壳如何保证散热和防护效果？
外壳结构会根据风机、换热器和设备布局设计通风方案，通过百叶、冲孔、风扇环或过滤通风结构实现气流循环，同时结合密封设计满足防雨、防尘要求。
