描述

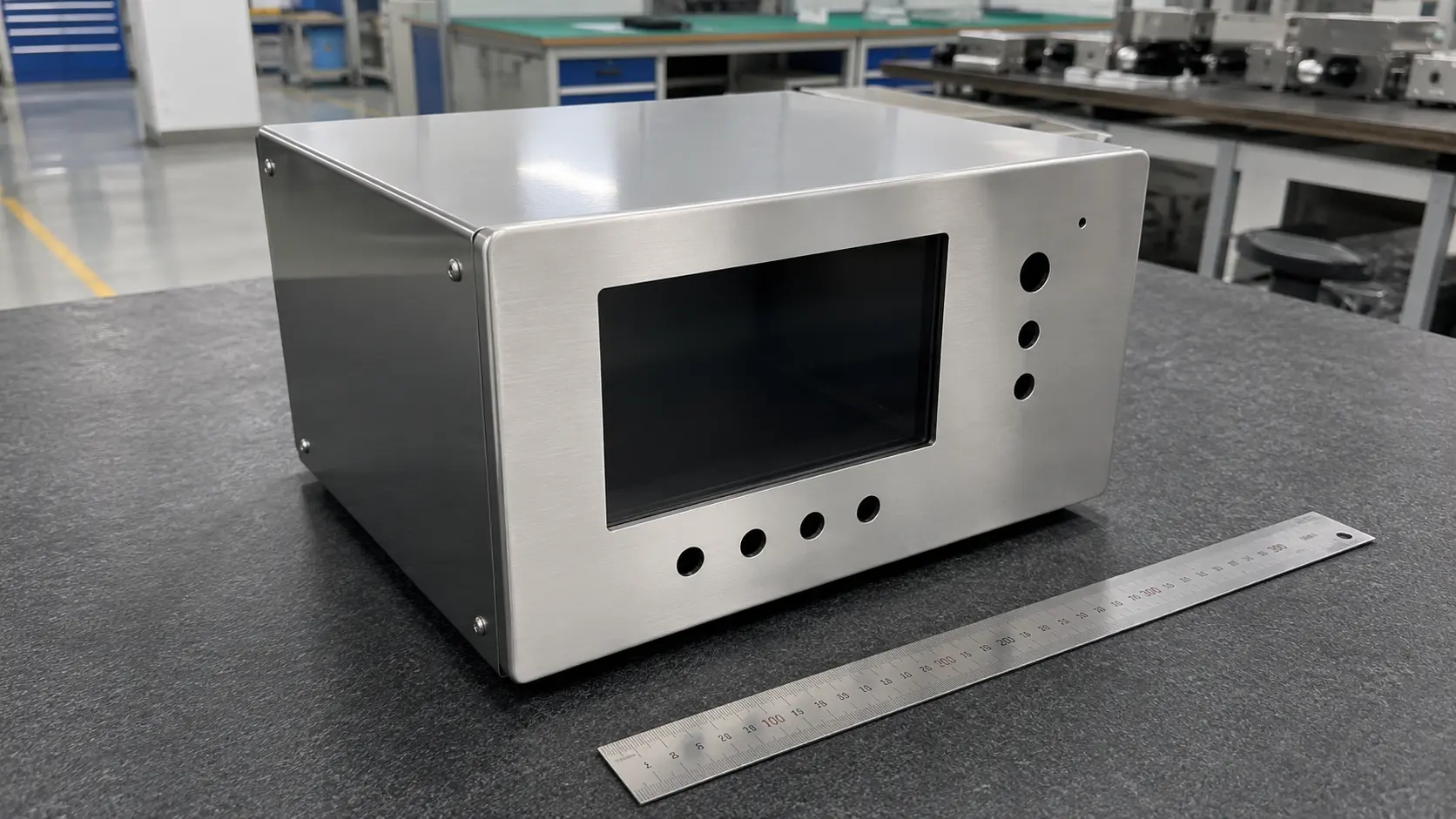

为诊断分析仪、患者监护仪、实验室仪器及工业监测设备量身定制的精密钣金外壳。依据ISO 9001:2015和ISO 13485标准制造，从材料检验证书到表面处理记录，全程可追溯。
兼容灭菌的表面处理工艺
临床环境中的医疗诊断外壳面临高压蒸汽灭菌（121–134°C）、化学消毒剂以及过氧化氢等离子体灭菌的反复考验。表面质量直接决定外壳能否经受这些灭菌循环。
- 电化学抛光316L不锈钢（Ra < 0.4μm）— 消除细菌滋生和腐蚀介质渗透的微观孔隙。这是无菌临床设备的基线表面要求。
- 焊后钝化处理（ASTM A967）— 恢复热影响区的铬氧化层。不进行此处理，焊缝将成为反复灭菌下首个腐蚀失效点。
- 抗菌粉末涂层（含银离子添加剂）— 适用于高频接触表面（操作面板、把手、设备外壳）。添加剂嵌入涂层基体内部，而非表面涂覆。在反复使用医院级消毒剂擦洗后仍保持活性。
未抛光的304不锈钢在Ra > 0.8μm的表面粗糙度下，经反复灭菌循环后劣化速度明显快于电化学抛光的316L。在此应用场景下，材料和表面处理的选择是临床验证的通过/不通过标准。
EMI/RFI屏蔽——保障诊断信号完整性
处理高增益模拟信号、精密ADC读数或射频遥测的医疗和实验室仪器，需要外壳既能抑制设备自身辐射发射，又能阻隔外部电磁干扰。我们根据您的EMC规格设计屏蔽方案：
- 导电涂层 + 缝隙密封条 — 基本辐射抑制。适用于工业监测器和数据采集模块。
- 波导通风面板 — 在保持气流散热的同时，在截止频率以上衰减EMI。适用于连续运行的诊断仪器。
- 完整法拉第笼结构 — 铜铍合金密封条、滤波连接器面板。适用于纳伏级辐射发射都会降低测量精度的高增益信号板。
- 天线透明面板嵌件 — 用于无线遥测模块的非金属粘接面板。在维持法拉第笼完整性的同时提供指定的射频传输窗口。
屏蔽等级在DFM设计审查阶段根据您的设备灵敏度和目标EMC标准确定。
MRI环境的非磁性结构
MRI扫描室内一个铁磁性紧固件就会产生图像伪影。所有五金件——铆钉、螺柱、铰链、螺钉——均验证磁导率低于1.005 μr。
可选非磁性壳体材料：
- 6061-T6铝合金 — 轻量化、良好的导热性
- 5052-H32铝合金 — 最佳成型性，适用于复杂壳体几何形状
- 316L奥氏体不锈钢 — 耐腐蚀 + 非磁性
部分铝合金回火状态（如2024-T3）含铜，不适用于MRI邻近区域。我们在DFM审查阶段验证合金牌号和回火状态。磁导率证书包含在您的文件包中。
根据使用环境匹配的密封系统
密封条材料、密封方式和平面度作为一个系统进行规格确定。组合不当会导致整体失效，无论单个组件质量多高。
- 临床外壳，高压蒸汽灭菌 — 硅胶密封条（耐温200°C），机加工密封槽，平面度05mm/100mm，IP54–IP65
- 工业壁挂式监测器，冲洗环境 — EPDM密封条，成型密封沟，平面度05mm/100mm，IP65
- 便携式即时检验（POCT）设备，反复擦拭消毒 — 定制模压硅胶密封条，精密密封槽，平面度05mm/100mm，IP67
- 实验室分析仪，化学飞溅 — 氯丁橡胶或氟橡胶，匹配具体化学介质，平面度05mm/100mm，IP54–IP65
密封条压缩在0.1mm/100mm波浪度的表面上会出现间歇性泄漏。我们将密封面平面度控制在0.05mm/100mm作为标准。
总装集成——从钣金件到测试完成的子组件
一台诊断仪器的外壳通常容纳电源、处理板、光学模块和样品处理机构——分别来自不同供应商。我们安装内部支架，通过成型走线槽布置信号线缆，在预装螺柱上安装PCB，涂敷导热垫，密封壳体，然后交付完整的、经过测试的子组件。
您的装配团队收到的是一个零件号，而非多个散件。
应用场景
诊断仪器壳体根据部署环境、测量类型和用户界面要求，承担不同的功能角色。
患者监护仪外壳
多联装壳体，集成显示屏边框、通风电子仓和线缆管理通道，适用于床旁、手术室和中央站。兼容共存医疗设备的电磁兼容要求。表面可耐受反复消毒。
手术导航系统外壳
紧凑型、高连接器密度壳体，内置屏蔽隔室用于实时信号处理。在最小体积内实现最大屏蔽效能，同时便于现场维护。
振动监测终端外壳
IP65+防护等级外壳，适用于工厂车间部署——安装在机械设备、结构表面或控制柜上。耐粉尘、油雾和冲洗。碳钢 + 粉末涂层（1,000+小时盐雾试验）用于成本敏感的工业应用。
*典型场景：水泥厂破碎机生产线壁挂式振动监测终端。碳钢壳体，IP65防护配EPDM密封条，粉末涂层。法兰安装设计，M8安装孔对齐现有机械螺栓孔位。冲压M4螺柱用于数据采集PCB。背面集成DIN导轨卡扣，可选安装在控制柜内。
热成像设备外壳
集成散热结构的壳体，适用于连续运行仪器。散热管理不影响探测器测量精度。
便携式超声系统外壳
轻量化铝合金壳体，集成人体工程学握持和电池仓。重量至关重要——一台在诊室间移动使用的便携超声设备，每一克重量都需要优化。
典型场景：手持式即时检验血液分析仪壳体采用5052铝合金——每班次20+名患者检测中手持使用，需要低重量；人体工程学握持需要复杂多弯折轮廓。高频接触表面硬质阳极氧化（Type III）。电池仓密封至IP67，定制模压硅胶密封条可耐受患者间反复擦拭消毒。
移动诊断终端外壳
抗冲击壳体，加固边角，IP65+防护等级，适用于救护车、偏远诊所、灾害救援等现场部署场景。
远程医疗设备外壳
紧凑型壳体，集成显示屏安装位、摄像头预留位和天线透明面板。在适合家庭或诊所安装的尺寸内，容纳显示屏、摄像头、麦克风、扬声器和无线天线。
定制外壳制造能力
以下每道工序均在厂内完成。各制造环节之间无外部转序。
激光切割
光纤激光切割——不锈钢最大12mm，碳钢最大20mm，铝合金最大12mm。关键特征标准公差±0.05mm。最大板材尺寸3000×1500mm。所有连接器特征在单次装夹中完成切割。
CNC冲压
高速冲压适用于重复性图案——通风孔阵列、安装槽系列、线缆贯穿孔。板材最大2000×1200mm，厚度最大3mm。对于量产阶段高数量相同特征，冲压速度更快、单特征成本更低。
CNC折弯
折弯成型最大长度3000mm。标准角度公差±0.5°（可选±0.25°）。材料特定回弹补偿——不锈钢、铝合金和碳钢各自需要不同的偏移量计算。
焊接TIG焊 — 99.999%纯度氩气保护，用于所有不锈钢接头。保护气纯度直接决定316L焊缝耐腐蚀性。
MIG焊 — 碳钢结构接头。
激光焊 — 薄板应用，热变形最小。
螺柱焊 — 密封壳体内部安装点，无法从两面操作螺栓的情况。
CNC加工
多轴铣削用于钣金成型无法实现的特征：高平面度要求的机加工安装面、螺纹孔群、外壳转角处的三维几何形状。
粉末涂装
厂内自动化涂装线。聚酯和环氧聚酯体系。可选含银离子抗菌涂层。膜厚60–120μm。颜色匹配品牌或医院标准。
电化学抛光
不锈钢表面Ra < 0.4μm。去除约20–25μm表面材料——刀具痕迹、嵌入污染物、焊缝热变色。无需额外机械抛光。
诊断外壳制造流程
第1步——DFM设计审查（免费）
审查您的CAD图纸，针对公差分配、密封面要求、散热方案、EMI方案、材料选择和成本优化提出改进建议。DFM报告在报价前返回。
第2步——材料采购
经批准的材料附EN 10204 3.1型材料检验证书。316L批次验证碳含量（低于0.03%以保证焊缝耐腐蚀性）、力学性能和表面状态。
第3步——成型制造
激光切割、CNC冲压、精密折弯（材料特定回弹补偿）、TIG/MIG/激光焊接、内部安装螺柱焊接。
第4步——表面处理
根据部署环境匹配：临床不锈钢电化学抛光、铝合金II/III型阳极氧化、抗菌或标准粉末涂装、所有焊接不锈钢区域钝化处理。
第5步——装配
内部支架、PCB螺柱、连接器面板五金件、密封条、线缆管理、导热界面材料——按照您的作业指导书安装。
第6步——检验与文件交付
三坐标测量机（CMM）尺寸检验（关键特征）、IP测试（按指定等级）、表面粗糙度测量（轮廓仪）、外观检验。文件包括：首件检验报告（FAI）、CMM数据、表面处理证书、材料追溯记录、IP测试结果。
材料选型
| 您的诊断仪器…… | 推荐材料 | 原因 |
| 无菌临床环境，高压灭菌循环 | 316L不锈钢 + 电化学抛光 | 耐受所有主流灭菌介质；Ra < 0.4μm消除细菌残留 |
| 安装在MRI扫描室内 | 6061或5052铝合金 | 非铁磁性；轻量化便于吊顶/壁挂安装 |
| 高连续运行负载，产热量大 | 6061铝合金 | 导热系数167 W/m·K——是不锈钢的10倍 |
| 手持或便携使用 | 5052铝合金 | 最佳成型性适合人体工程学轮廓；重量最轻 |
| 最高抗冲击性，最低成本 | 碳钢 + 粉末涂层 | 高强度、优良焊接性、最低材料成本 |
| 室外、海洋或严苛工业环境 | 316L不锈钢或5052铝合金 + 阳极氧化 | 优异的耐腐蚀性 |
表面处理选型
| 您的诊断仪器…… | 推荐处理 | 原因 |
| FDA级别的表面洁净度 | 电化学抛光（Ra < 0.4μm） | 无孔隙；无细菌附着点 |
| 高频接触操作表面 | 抗菌粉末涂层 | 银离子在多年消毒后仍保持活性 |
| 品牌或医院颜色匹配 | 定制粉末涂层 | 完整色域，量产批次间一致性好 |
| 日常手持磨损（便携设备） | III型阳极氧化 | 25–75μm硬质陶瓷膜层 |
| 成本敏感的工业产品 | 标准粉末涂层 + 钝化处理 | 最低成本下的可靠保护 |
材料追溯
每批订单附EN 10204 3.1型材料检验证书——化学成分、力学性能、炉批号。记录从原材料接收到成品发运全程维护。支撑FDA 510(k)、CE标志和ISO 13485审计。
常见问题
能否制造用于MRI房间的非磁性外壳？
可以。5052、6061铝合金和316L奥氏体不锈钢均为非铁磁性材料（低于1.005 μr）。所有五金件均指定为非磁性等级。随附磁导率证书。注意：部分铝合金回火状态（如2024-T3）含铜，不适用于MRI邻近区域——在DFM审查阶段验证。
能否在不损失耐腐蚀性的情况下焊接316L？
可以。99.999%纯度氩气保护的TIG焊接可防止热影响区碳化物析出。焊后钝化处理（ASTM A967）恢复铬氧化层。对于临床环境中可见的焊缝，我们进行打磨抛光实现焊缝与母材的无缝过渡。
贵司是否持有ISO 13485？
持有。认证范围覆盖医疗器械用金属外壳和结构件制造——激光切割、折弯、焊接、表面处理、装配、检验。证书和范围说明可在供应商资质审核阶段提供。
交期是多久？
原型件：自图纸批准起5–7个工作日。小批量（10–50件）：10–14天。量产（100+件，标准复杂度）：3–4周。复杂总装集成件：5–6周。简单设计可加急——请发送您的时间要求。
最低起订量是多少？
没有硬性最低起订量。我们支持诊断设备自然的开发节奏：1件原型 → 10–20件DVT → 50–100件临床评估 → 量产。批量越大，单件价格越优。
