描述
宝煊精密制造提供定制机械手固定支架加工服务，用于连接机器人机械臂与末端执行器。支架可安装气动夹爪、真空吸盘、传感器、视觉设备及其他自动化工具，根据客户图纸定制材料、结构、孔位和安装接口，支持激光切割、折弯、焊接、CNC加工及表面处理。
什么是机械手固定支架？

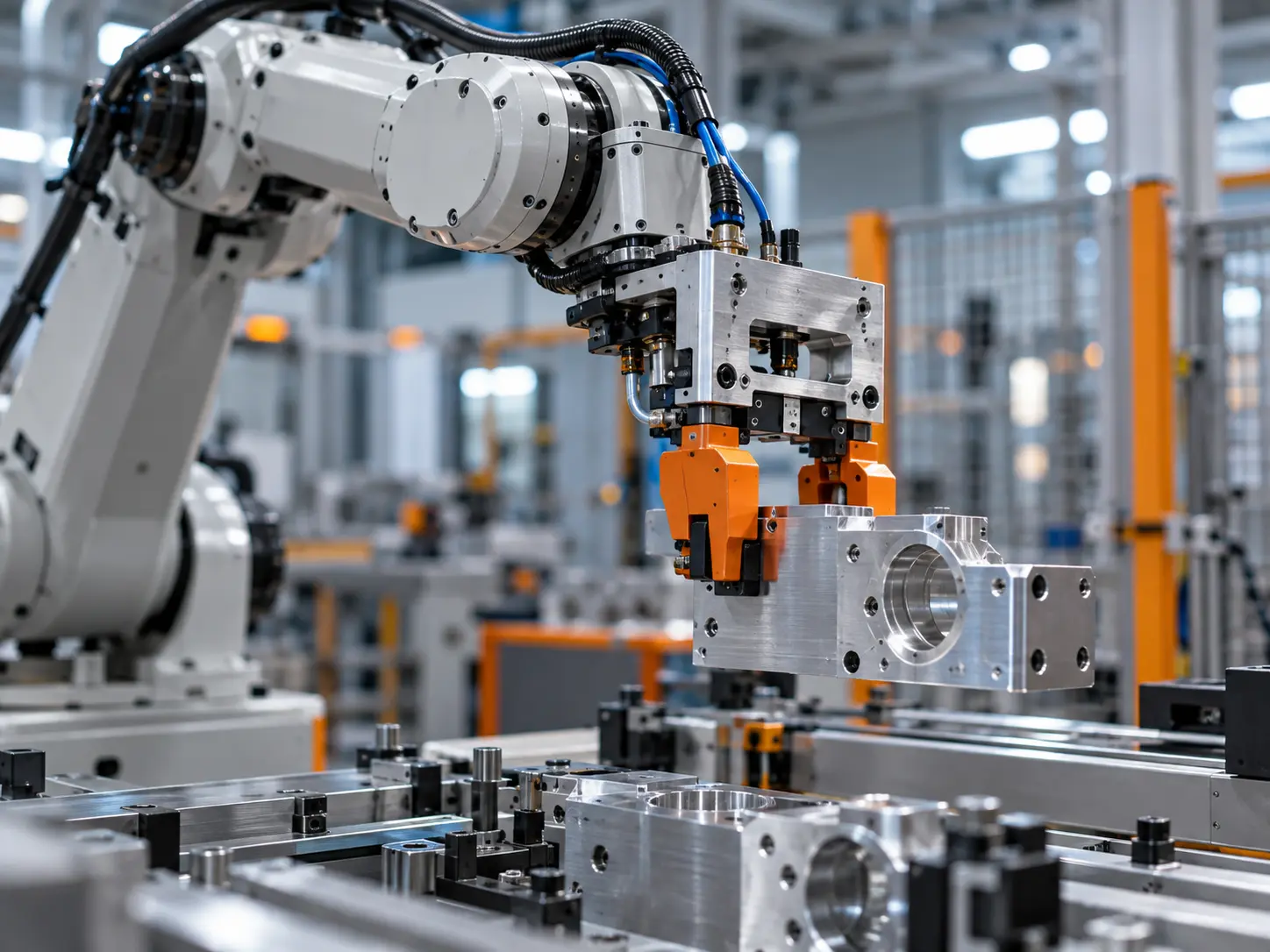

机械手固定支架是安装在机器人机械臂末端，用于连接和固定末端执行器的金属结构件。它通常位于机器人法兰与工具之间，需要承受设备运动过程中产生的重量和动态载荷，同时保证夹爪、吸盘、传感器等工具保持稳定定位。
该类支架通常根据机器人型号、工具尺寸、安装方式和工作环境进行定制，通过钣金制造和精密加工实现不同的安装需求。
为什么要在机器人自动化生产线上使用机械手固定支架？
机械手固定支架用于连接机器人与自动化工具，是保证机器人抓取、搬运和检测过程稳定运行的重要结构件。
在自动化设备中，一个合适的安装支架不仅需要满足工具安装需求，还需要兼顾重量、刚性、运动空间和长期运行可靠性。
匹配不同末端工具安装需求
根据气动夹爪、真空吸盘、视觉传感器等不同工具结构定制孔位和接口，使机器人可以快速安装对应功能模块。
提高机器人运行稳定性
合理设计支架结构和加强区域，减少机器人高速运动过程中产生的晃动和变形，提高重复定位稳定性。
优化机器人负载重量
通过铝合金材料选择和镂空减重设计，在满足强度要求的同时降低支架重量，减少对机器人有效负载的影响。
适应复杂安装空间
通过定制偏置距离、折弯结构和安装角度，使末端工具能够避开设备干涉区域，满足不同生产线布局需求。
方便线缆和气管管理
支架可集成走线孔、固定槽和安装位置，使气管、电缆和传感器线路更加整洁，减少运动过程中的缠绕风险。
机械手固定支架的规格
| 参数 | 规格 |
| 材料 | 铝合金、不锈钢、碳钢、钛合金 |
| 板厚范围 | 常规 1.0–6.0 mm，可根据需求定制 |
| 加工工艺 | 激光切割、折弯、焊接、压铆、CNC加工 |
| 安装方式 | 法兰式、侧挂式、导轨式、吊装式、定制夹具 |
| 适配工具 | 气动夹爪、真空吸盘、传感器、视觉相机、机器人工具 |
| 接口形式 | 定制孔位、螺纹孔、定位销孔、法兰安装孔 |
| 表面处理 | 阳极氧化、粉末喷涂、镀锌、发黑、钝化、拉丝 |
| 精度要求 | 普通加工或关键安装面精密加工 |
| 文件格式 | STEP、IGES、DWG、DXF、PDF、STL |
| 打样周期 | 根据结构复杂度确认 |
| 生产方式 | 小批量打样及批量生产 |
机械手固定支架的材料和表面处理选项
材料选择
铝合金
铝合金具有重量轻、加工性能好和耐腐蚀等特点，适用于协作机器人、高速取放设备以及对负载重量敏感的自动化应用。
不锈钢
不锈钢具有良好的强度和耐腐蚀性能，适用于医疗设备、食品加工、洁净环境以及需要长期稳定运行的自动化设备。
碳钢
碳钢具有较高刚性和良好的焊接性能，适合重载机器人、码垛设备以及对结构强度要求较高的应用场景。
钛合金
钛合金具有较高的比强度和优异的耐疲劳性能，适用于航空设备、特殊工业环境以及对重量和强度都有较高要求的项目。
表面处理选择
阳极氧化
主要用于铝合金支架，提高表面耐磨性和耐腐蚀能力，同时保持轻量化特点。
粉末喷涂
适用于碳钢和部分铝合金结构件，可提供丰富颜色选择，并提升户外及工业环境中的防护性能。
镀锌
主要用于碳钢支架，提高防锈能力，适用于普通工业环境和设备内部结构件。
发黑处理
常用于钢制零件，提高表面防锈能力，同时保持金属外观。
钝化处理
适用于不锈钢零件，可提升耐腐蚀性能，满足医疗、食品和洁净环境需求。
拉丝处理
用于需要外观效果的不锈钢或铝合金零件，使表面具有均匀金属纹理。
机械手固定支架可以定制哪些内容？
机械手固定支架支持按照客户设备需求进行全面定制，包括：
- 支架整体尺寸和外形结构
- 机器人法兰安装孔位置
- 末端执行器安装孔型
- 螺纹孔、定位销孔和安装接口
- 支架厚度和加强结构
- 减重镂空设计
- 折弯角度和安装偏置
- 走线孔、气管固定结构
- 传感器安装位置
- 快换工具接口
- 材料和表面处理方式
客户可提供 STEP、IGES、DWG、DXF、PDF 图纸，或提供样品及结构需求，由工程团队进行制造可行性评估。
机械手固定支架的应用
自动化上下料设备
机械手固定支架广泛用于自动上下料系统，通过连接机器人与夹爪，实现零件抓取、搬运和装配，提高生产线自动化程度。
注塑取件机器人
在注塑行业中，支架用于安装真空吸盘或机械夹具，帮助机器人完成塑料件自动取出和转移。
汽车零部件生产线
汽车制造过程中，机械手支架用于焊接、搬运和装配机器人，根据不同工位需求安装各种工具。
视觉检测系统
支架可用于固定工业相机、传感器和检测设备，使检测系统保持稳定的位置和角度。
AGV与智能制造设备
机械手固定支架可安装在AGV、移动机器人及智能生产设备上，实现自动抓取和物料搬运功能。
我们的制造工艺
机械手固定支架根据结构复杂程度采用不同加工流程：
激光切割
通过高精度激光设备加工板材外形、安装孔和减重结构，保证零件轮廓一致性。
数控折弯
利用CNC折弯设备形成支架角度和加强结构，提高批量生产的一致性。
焊接加工
针对多零件组合结构，通过氩弧焊、气保焊或点焊完成支架整体成型。
压铆加工
安装螺母、螺柱等紧固结构，方便后续装配。
CNC精密加工
对于机器人接口、定位孔和关键安装面进行精加工，提高装配精度。
表面处理
根据使用环境提供喷粉、阳极氧化、镀锌、钝化等表面处理方案。
质量检测
通过尺寸检测、首件检验、过程检验和材料追溯确保产品符合客户要求。
FAQ
机械手固定支架可以按照图纸加工吗？
可以。我们支持根据客户提供的 STEP、IGES、DWG、DXF、PDF 等文件进行定制加工，也可以根据样品或结构需求进行设计评估。
机械手固定支架适合哪些机器人使用？
支架可以根据不同品牌和型号机器人进行定制，包括工业机器人、协作机器人、AGV机械臂以及自动化设备上的执行机构。
可以加工铝合金机械手支架吗？
可以。铝合金是机器人末端支架常用材料，具有重量轻、加工性能好等特点，适合高速运动和负载受限场景。
机械手固定支架最低采购数量是多少？
激光切割和CNC加工类支架支持小批量生产，可根据项目需求进行样品和批量加工。
可以提供质量检测报告吗？
可以。根据项目要求可提供尺寸检测报告、材料证明（MTR）、首件检验（FAI）以及其他质量文件。
