描述
为工业机柜、控制柜和19英寸服务器机架定制的风扇安装板。用于将轴流风机和过滤风扇单元牢固安装在柜体侧板、门板或顶板上。按您的图纸制造，可选钢材、不锈钢或铝材——激光切割、数控折弯、表面处理均在厂内完成

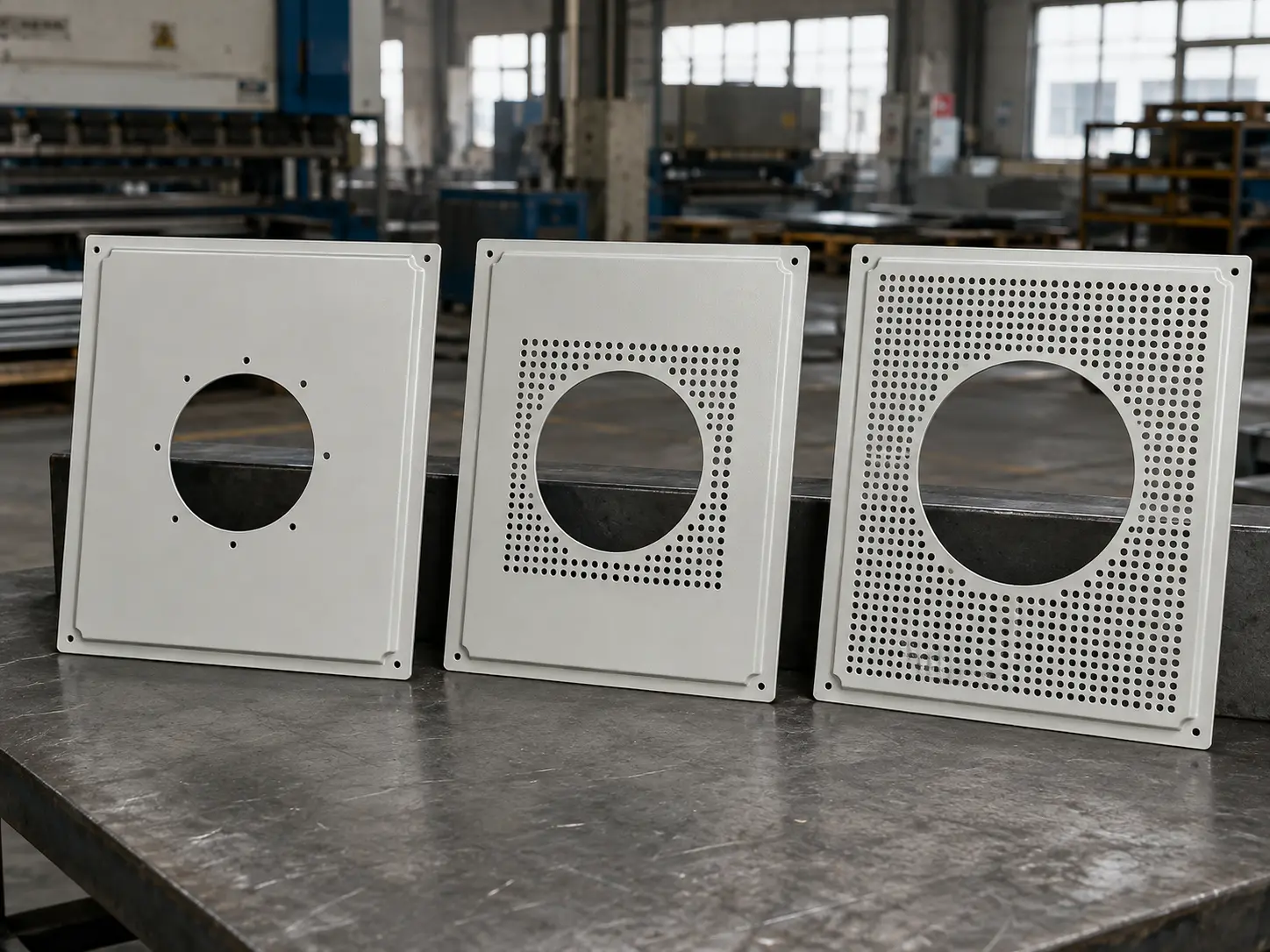

三种板型结构
实心板
仅有风扇开口和螺栓孔。其余面板为完整金属。最大刚度。最大的现场修改自由度。适用于孔型布局尚未最终确定、只需一个风扇安装位、或刚度优先于开孔率的场景。
冲孔板
通风孔——圆孔、槽孔或百叶孔——围绕风扇开口布置。更多开孔面积意味着更低的静压和更高的每瓦气流。这是自动化机柜、数据中心机架和户外通信机柜的标准选择。也适用于过滤风扇单元的安装，进气区域需要在滤网框架周围获得最大的空气通过面积。
混合板
风扇区域冲孔以保障气流。外框实心以保障刚度和线缆走线。这是生产型机柜最常见的结构。
关于开孔率。 风扇区域40–50%的开孔率在大多数工业应用中平衡了气流与刚度。超过60%时，添加周圈翻边（10–20mm）或加强筋可在不封闭通风区域的前提下恢复刚度。超过70%时，板材更像是一个框架——结构分析成为必要步骤。我们的可制造性审查会对每一件冲孔设计进行此项检查。
按环境选择材料
镀锌钢——工厂车间机柜
温带气候。无直接水接触。偶有湿度波动。柜内温度15–45°C。SGCC镀锌板，锌层重量Z120–Z180（120–180 g/m²），无需额外处理即可防护10–15年。加喷塑可匹配颜色。这是大多数工业自动化应用中性价比最高的组合。
316不锈钢——沿海通信机柜
屋顶安装，距海岸线200米。盐雾、高湿度、紫外线、-10°C至+55°C温差。在这种环境中，304不锈钢3–5年就会出现点蚀——氯化物攻击铬氧化层。316含有2–3%的钼，抗氯化物点蚀能力显著增强。这是海洋和沿海环境的标准推荐。
5052铝合金——壁挂式网络机柜
IDF配线间。用膨胀螺栓固定在石膏墙上。每公斤都很重要。2.0mm铝板的重量约为同等强度1.5mm钢板的40%。5052的导热系数（约130 W/m·K）约为钢材（约50 W/m·K）的8倍——即使风扇不工作，板材本身也在传导风扇区域的热量。
关于不锈钢和涂层
我们经常收到这样的规格要求：”304不锈钢，喷塑处理，用于室内食品设施。”在许多情况下，喷塑对于304不锈钢是不必要的——裸板拉丝表面提供足够的耐腐蚀性，更易清洁，还省去了一道工序。当需要RAL色号匹配品牌一致性，或柜体位于半户外装卸区时，不锈钢上的喷塑才有意义。如果不确定，请咨询我们。我们会根据您的实际环境给出推荐，而不是默认增加一道增加成本但不一定增加价值的工序。
详细的材料和表面处理对比——请见”设计选项”标签页。
应用场景
- 工业自动化— PLC、变频器、伺服驱动器、电机启动器安装在控制面板中。热密度高。停机成本大。
- 电力配电— 断路器、保护继电器、开关柜安装在低压和中压柜体中。电气间距和防火等级限制设计空间。
- IT与数据中心— 服务器机架、网络机柜、壁挂式通信机柜，19英寸标准间距。标准化几何尺寸。每CFM都重要。
- 户外通信— 基站、光纤终端、5G小基站外壳。IP65等级的过滤风扇系统，暴露在雨水、粉尘和温差中。
- 暖通与能源— 楼宇自控控制器、逆变器机柜、电能表、光伏汇流箱。
- 食品、制药与化工— 不锈钢安装板用于可冲洗型机柜。耐腐蚀性和可清洁性是强制要求。
典型多风扇布局。 装有PLC、变频器和电源的落地式自动化机柜通常使用两块安装板：底部背面为带滤网的进气口，顶部背面为排风口。较凉的空气从下方进入，经过热源设备上升（对流辅助），从上方排出。这顺应了物理规律。对于要求前进后出气流的19英寸机架，两块板都移至侧面或背面位置——进气在较冷侧，排气在较热侧。
“定制”意味着什么
每一块安装板都从按您的图纸安排的生产批次中出货。不是从货架上取货。
您的尺寸——长度、宽度、外形轮廓——来自您的柜体设计。
您的孔位——风扇螺栓圆、安装孔、过线孔、附件槽——放在您的布局需要的位置。
您的冲孔布局——孔型、孔径、孔距、布置方式——按您的气流目标和结构约束设计。
您的表面处理——按您的RAL色号喷塑。户外用镀锌。铝件阳极氧化。不锈钢拉丝。或者原色由您自行处理。
您的五金件，预先装好——PEM螺母、焊接螺柱、铆接螺母、支撑柱——在工厂内压装完成。
人工成本计算——手动安装一个M5螺栓螺母：15–30秒。使用PEM螺母：不到5秒，单侧操作。一块8螺栓安装板在200台机柜上：节省5–10小时装配工时。仅凭节省的人工成本，预装五金件往往就能收回自身价格——还不包括避免了螺母掉入柜体内部的风险。
材料对比
| 考量因素 | SPCC | SGCC | SS 304 | SS 316 | AL 5052 |
| 室内、干燥、预算优先 | 最佳 | 良好 | 过剩 | 过剩 | 过剩 |
| 室内、偶有冷凝 | 需加涂层 | 最佳 | 良好 | 过剩 | 良好 |
| 户外、温和气候 | 需厚涂层 | 良好 | 最佳 | 过剩 | 良好（阳极氧化） |
| 户外、沿海 | 不适用 | 不适用 | 勉强 | 最佳 | 良好（阳极氧化） |
| 食品/制药 | 不适用 | 不适用 | 最佳 | 最佳 | 少见 |
| 重量敏感 | 重 | 重 | 重 | 重 | 最佳 |
| 导热需求 | 低 | 低 | 低 | 低 | 最佳 |
表面处理对比
| 考量因素 | 喷塑 | 热浸镀锌 | 电镀 | 阳极氧化 | 不锈钢拉丝 |
| RAL色号匹配 | 可以 | 不可以 | 不可以 | 有限 | 不可以 |
| 耐磨性 | 高 | 中 | 低 | 高（III型） | 中 |
| 户外耐久性 | 高 | 极高 | 低 | 高 | 固有特性 |
| 增加厚度 | +60–120 μm | +45–85 μm | +5–25 μm | +5–150 μm | 无 |
快速选型参考
| 场景 | 材料 | 表面处理 | 冲孔方式 |
| 室内自动化机柜，注重成本 | SGCC镀锌钢 | 喷塑RAL 7035 | 圆孔 |
| 户外通信机柜，沿海环境 | 316不锈钢 | 喷塑 | 百叶孔 |
| 食品工厂可冲洗环境 | 304不锈钢 | 拉丝 | 实心板 |
| 数据中心风扇墙 | 5052铝合金 | 阳极氧化黑色 | 蜂窝孔 |
| 打样验证 | SPCC冷轧钢 | 原色 | 混合板 |
生产制造
① 备料 — 板材裁切至毛坯尺寸。常规材质（SPCC、SGCC、SS304、AL5052）常备库存。特殊材质（SS316）从认证供应商处采购，附材质追溯文件。
② 平面加工 — 风扇开口、PCD孔、边框安装孔、通风冲孔——全部在平板状态下、折弯前完成切割。光纤激光用于复杂轮廓。数控冲床用于大批量圆孔阵列。
③ 折弯成型 — 翻边、加强筋、安装唇在数控折弯机上成型。按不同材质和厚度进行回弹补偿。首件使用光学角度对比仪验证。
④ 五金件安装 — PEM螺母、螺柱、铆接螺母使用校准气动压机压入。每件检查位置和贴合度。
⑤ 表面处理 — 按规格进行清洗、前处理和涂覆。喷塑流程：磷化前处理、静电喷涂、烘烤固化。
⑥ 检验包装 — 关键尺寸100%检验。喷塑厚度每件测3个点。每件PE膜单独包装，放入泡沫内衬纸箱。
