描述
产品描述

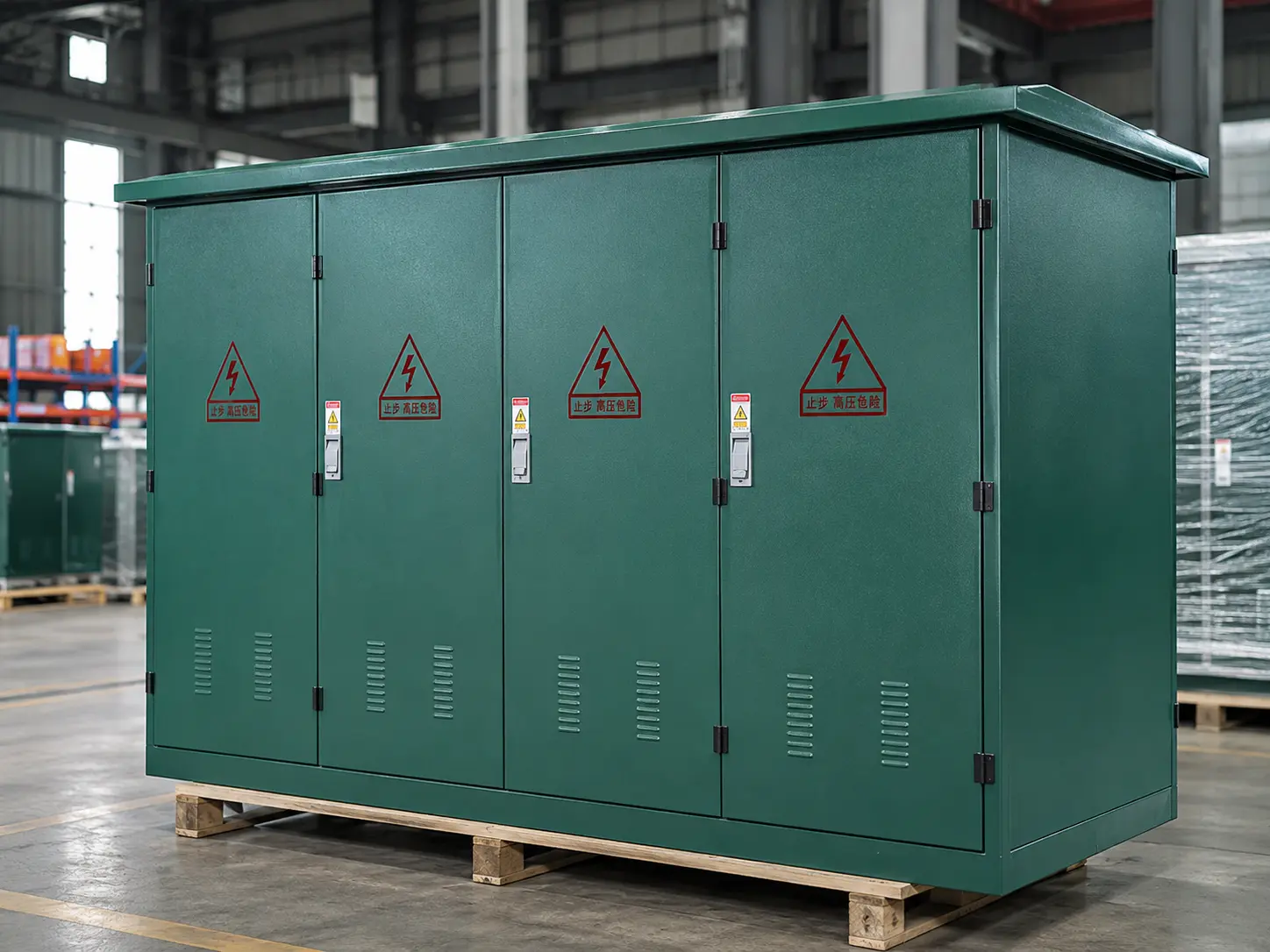

环网柜外壳有三项功能要求：保护内部中压组件免受天气和腐蚀侵害、保障安全操作和维护通道、贴合您开关设备组件的具体布局。以下是我们如何应对这些工程挑战——以及我们如何与您从概念阶段合作到生产交付。
制造能力
光纤激光切割 · 数控折弯 · 氩弧焊/MIG焊接 · 粉末喷涂 · 机械装配
我们的服务方式
- 从概念阶段即提供工程支持——无需完成图纸即可启动项目
- 从打样到批量生产——单件验证起即可灵活安排生产数量
- 户外级外壳设计——针对现场条件的通风、密封和冷凝控制方案
典型的应用领域
- 户外中压配电变电站光伏及风电汇集站
- 通信供电节点
- 铁路牵引供电
- 工厂中压开关室
环网柜外壳的特有工程挑战
环网柜外壳长期在户外运行，通常无人值守，面临从温带内陆变电站到沿海光伏电站再到化工厂区围墙的各种工况条件。壳体设计中存在三个核心工程矛盾。
矛盾一：密封与散热
壳体必须密封到满足目标防护等级——但内部电气组件运行时产生热量，必须散出。我们通过三种与防护等级匹配的通风策略解决这一矛盾：带挡雨板的自然通风百叶窗适用于IP54，带过滤网的强制风扇通风适用于IP55，全密封壳体配合外部热交换器安装位适用于IP65及以上等级。每种方案中，气流路径均经过设计以避免产生进水通道。
当壳体内容纳24kV及以上等级的开关设备时，这一矛盾尤为突出。更高电压等级的设备运行时产生更多热量，内部组件体积更大——意味着壳体本身也更大，暴露在日光辐射下的表面积更多。在热带气候中，一台安装在直射阳光下的24kV环网柜外壳，即使开关设备处于待机状态，内部温度也可能比环境温度高出15-25°C。如果通风设计没有从一开始就纳入壳体设计，内部温度可能在运行几年内就超过组件的额定工作温度。
矛盾二：防腐保护与成本
一台安装在距海岸线500米处的壳体面临的腐蚀风险与干燥内陆环境完全不同——但过度配置材料浪费预算，配置不足则导致过早失效。我们将使用环境分为五个等级，每个等级对应推荐的材料与表面处理组合方案。决策逻辑为：使用环境→腐蚀风险→材料→表面处理。
以一个典型场景为例：一台环网柜外壳安装在距海岸线1-2公里的沿海区域。空气中的盐分颗粒每天沉积在金属表面。仅使用碳钢加标准粉末喷涂（无镀锌或不锈钢基材）的壳体，可能在2-4年内出现涂层下腐蚀，具体取决于涂层质量和当地条件。改用镀锌钢加双重涂层或304不锈钢，首次免维护使用期通常可延长至8-15年。高等级材料的前期成本更高——但在壳体的服务寿命内，现场维护、设备停机和早期更换的费用通常更高。
矛盾三：结构强度与运输
全焊接壳体具有最好的密封性和刚性——但一旦超出标准卡车运输尺寸，运输就变得不切实际。模块化拼装方案允许壳体拆分运输、到现场螺栓组装。折中之处在于：面板接缝需要密封条密封和精确的螺栓扭矩控制。对于同时需要刚性和可运输性的项目，混合方案——焊接框架加可拆卸螺栓面板——兼顾两者。
材料选择
材料选择受四个因素驱动：使用环境、腐蚀暴露等级、项目预算和安装方式的重量限制。
| 因素 | 决定什么 |
| 使用环境 | 标准户外防护是否足够，还是沿海、化工或热带条件需要更高等级的材料 |
| 腐蚀暴露 | 碳钢上的保护涂层是否足够，还是需要固有耐腐蚀性的不锈钢或铝合金 |
| 预算 | 项目能否承受不锈钢或铝合金的更高材料成本，还是镀锌钢加粉末喷涂最具性价比 |
| 重量 | 安装方式（壁挂、杆装）是否有重量限制，是否需要选用铝合金以减轻重量 |
对于大多数标准户外环网柜安装，镀锌钢加粉末喷涂在适中成本下表现良好。对于沿海位置，304不锈钢可显著延长抗盐雾腐蚀的服务寿命。对于化工环境，316L不锈钢可抵抗酸性和氯化物腐蚀。对于杆装或对重量敏感的安装，铝合金提供最佳的强度重量比。
将您的现场条件发给我们，我们会推荐合适的材料和表面处理组合。
表面处理如何延长壳体寿命
表面处理是壳体抵御风化、紫外线降解和腐蚀的第一道防线。
粉末喷涂
粉末喷涂是户外电气壳体最广泛采用的表面处理方式。多道化学前处理工序——脱脂、水洗、磷化（或无铬转化）、水洗、烘干——为金属表面做好准备，然后进行静电粉末喷涂和烘烤固化。这形成一层均匀的涂层，具有良好的附着力和抗紫外线能力，可在广泛的RAL色号范围内选择。标准户外规格：80-100μm干膜厚度。
热浸镀锌
热浸镀锌通过将钢件浸入熔融锌液中形成冶金结合的锌层。锌优先腐蚀，保护底层钢材——这是一种牺牲性保护机制，即使表面被划伤也能继续起作用。适合沿海、工业和高湿度环境。双重系统——镀锌加粉末涂层覆盖——结合了锌的防腐性能与粉末涂层的颜色和抗紫外线能力。
关于表面处理选择的实用说明
关于表面处理选择的实用说明：粉末涂层的颜色常因美观或安全可见性而被指定——路边电气柜用交通黄色，标准电力设施用RAL 7035浅灰色，品牌设备用定制颜色。虽然颜色不影响防腐性能，但底下的前处理工艺影响很大。一台外观完美的粉末喷涂壳体，如果前处理不达标，其性能将不如一台前处理合格的标准颜色壳体。涂层附着力和涂层下防腐能力取决于化学转化膜，而非粉末层本身。我们的粉末喷涂工艺将多道前处理作为标准流程——而非可选升级。
材料与表面处理搭配
材料与表面处理搭配：碳钢必须做保护性表面处理。镀锌钢可直接使用或加涂层上色。不锈钢可拉丝、钝化或粉末喷涂。铝合金可阳极氧化或粉末喷涂。
典型应用
| 行业 | 常见壳体类型 |
| 配电 | 环网柜外壳、开关柜壳体、配电柜壳体、紧凑型箱变壳体 |
| 新能源 | 光伏汇流箱壳体、储能柜壳体、逆变器外壳 |
| 通信 | 户外基站机柜、光纤接线箱、5G设备外壳 |
| 铁路和交通 | 信号控制箱壳体、牵引供电设备外壳、沿线设备机柜 |
| 工业自动化 | PLC控制柜、HMI操作台、电机驱动器外壳 |
| 智慧基础设施 | 路灯控制箱、交通信号控制箱、充电桩壳体 |
应用场景——户外配电变电站
城市或城郊的典型中压配电变电站通常将1-3台环网柜安装在一个独立式户外壳体内。壳体需要从下方通过地下电缆管道引入电缆，提供前方操作和维护通道，并包含能防止热量积聚同时保持IP55或IP65防护等级的通风设计。这类项目通常采用落地式双开门壳体，材质为镀锌钢加粉末喷涂，配备四分之一转门锁方便电力运维人员操作。内部安装板按环网柜厂家的具体螺栓孔位钻孔。
应用场景——沿海光伏电站汇集站
在沿海的大型光伏电站中，环网柜外壳长期暴露在盐雾、强紫外线辐射和大幅昼夜温差环境中。壳体通常指定304不锈钢拉丝面——消除了涂层在海洋大气中降解的风险。冷凝控制措施（排水孔和可选加热器安装位）管理夜间冷却过程中水分的积聚。电缆引入口通常设在底部，配备IP68等级的电缆固定板以应对频繁降雨和含盐雾气。
应用场景——工厂中压配电
在制造工厂或石化工厂中，中压环网柜壳体通常安装在生产区域附近的户外——往往距工艺设备50-200米。壳体面临的不仅是天气暴露，还有附近的化学蒸汽、油雾和重型机械振动。壳体通常指定316L不锈钢拉丝或钝化面，以抵抗化学侵蚀。门锁指定为防破坏型或钥匙操作型，限制非授权人员进入。壳体位于靠近生产区域的混凝土基座上，因此底座设计为锚栓安装方式，并加强底板防腐。这一细节在通用壳体规格中常被忽略——但在化学活性地面条件下，对长期结构完整性至关重要。
如果您的应用不在上述范围内，请在询盘中描述。我们定期评估新兴领域的壳体应用需求。
我们如何与您合作
- 从概念阶段提供工程支持——发送草图、样品或书面需求；我们的团队在图纸定稿前提供结构评估和制造可行性反馈
- 先打样再投产——单件或小批量打样，配合结构化验证，让您在投入批量前确认设计
- 全流程在同一工厂管控——壳体板材加工、表面处理、以及密封条、安装板和门五金件的最终装配均在同一工厂管理，确保各阶段的尺寸关系一致
- 系统化质量控制——从来料到最终签收的8步质量控制流程，配合三坐标测量对复杂几何体进行尺寸验证
- 全球项目经验——为电力、能源、通信、交通和自动化领域的客户提供服务，覆盖多个大洲
- 快速响应——24个工作小时内回复报价；从询盘到交付全程配备专属项目联系人
常见问题
没有完整CAD图纸可以启动项目吗？
可以。您可以提供草图、参考样品、照片或功能需求，我们可协助完善结构并准备可制造图纸。
你们可以加工哪些材料？
可加工镀锌钢、冷轧钢、304/316L不锈钢和铝合金，板厚范围为0.8–6.0mm。
可以先做样品吗？
可以。支持1件起打样，确认图纸后典型交期为7–15个工作日。
能做到IP65防护等级吗？
可以。通过门板搭接、密封条、电缆引入密封和适配的散热方案，可设计IP65、IP66或IP67壳体。
壳体适合沿海环境使用吗？
适合。沿海项目通常推荐镀锌钢加防腐涂层，或采用304/316L不锈钢。
