描述

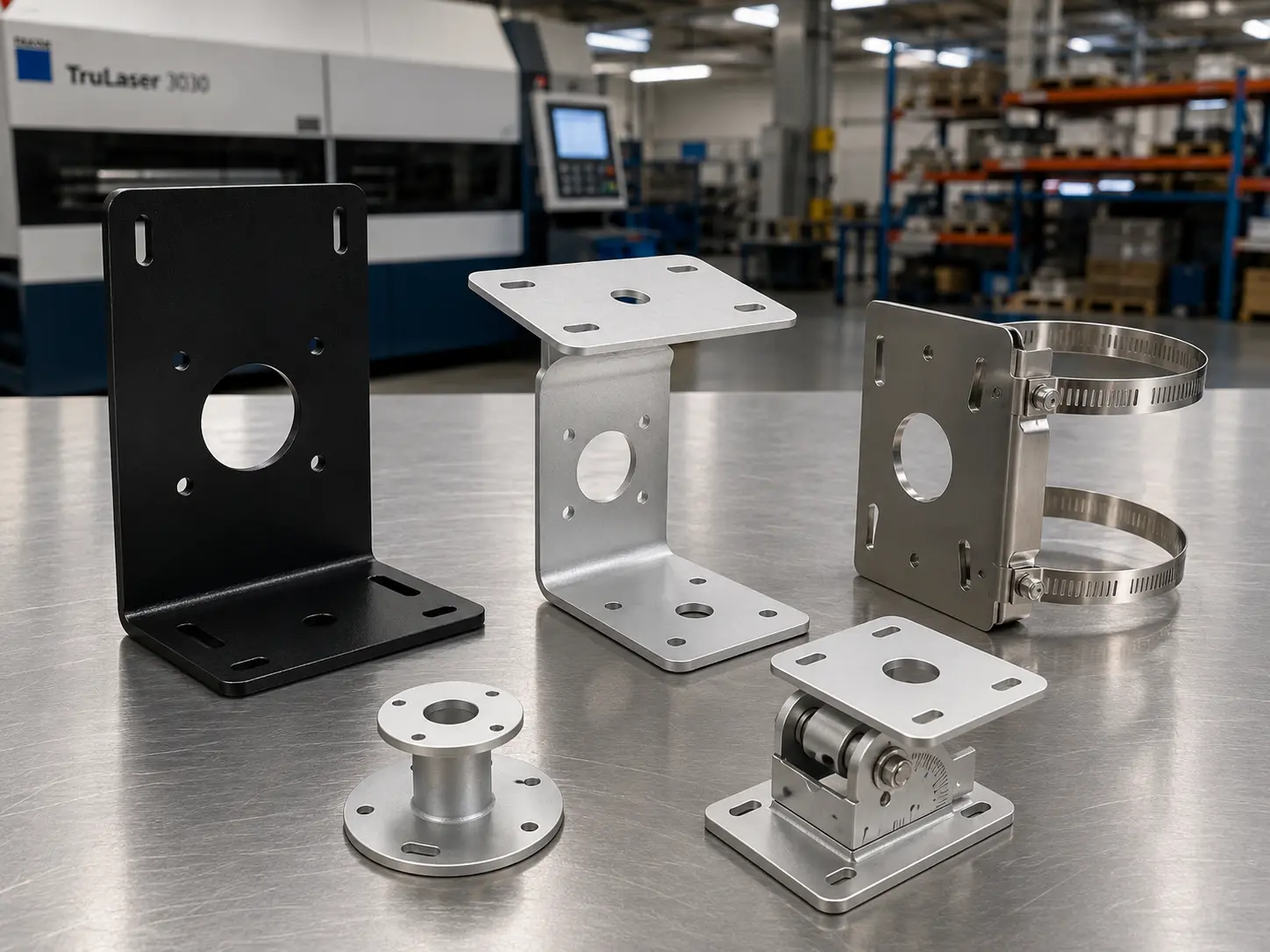

定制钣金相机安装支架，用于安防摄像机、机器视觉系统、ADAS 传感器模组和无人机成像载荷的稳固、抗振定位。通过精密激光切割（±0.1毫米）、CNC 数控折弯（±0.5°）和结构焊接制造——按您的图纸生产，提供完整的 DFM 可制造性审核支持。
- 精密制造— 激光切割轮廓精度 ±0.1毫米；CNC 折弯角度重复精度 ±0.5°，确保每件产品一致的装配适配性
- 材料灵活— 冷轧钢、镀锌钢、SUS304/316 不锈钢、AL5052/6061 铝合金——根据使用环境推荐选材
- 可调节定位— 固定式、2轴（水平+俯仰）或3轴（水平+俯仰+横滚）配置，每个关节独立锁紧
- 负载分级设计— 四个等级从轻型（≤5公斤）到超重型（30公斤以上），配备加强筋折弯和全熔透焊接
- 完全定制— 您的图纸、您的孔位图案、您的表面处理、您的品牌标识。样品零起订量
安装配置与应用场景
每个相机安装都有其独特的几何形状、负载特性和环境要求。我们制造六种主要安装配置的支架——每种都通过激光切割轮廓、CNC 折弯角度和焊接组件的独特组合来制造。
| 配置类型 | 典型应用 | 制造方式 |
| 壁装 | 建筑外墙、仓库内部、停车场的固定摄像机 | L型或Z型支架，带加强底板法兰；膨胀螺栓或贯穿螺栓安装孔 |
| 杆装 | 路灯、围栏、电线杆、交通设施的户外监控 | 抱箍组件或焊接鞍座，配可调夹紧；设计抗风振 |
| 角装 | 建筑转角、走廊交叉口、装卸码头的广角覆盖 | 双面L型支架，带垂直安装面；激光切割匹配特定转角角度 |
| 天花安装 | 零售店、仓库、生产车间、公共场所的顶部监控 | 吊杆适配板或直接天花法兰，带走线孔 |
| 平面底板安装 | 台式机器视觉、实验室成像站、检测夹具 | 平板底座带多孔位图案；兼容光学面包板和T型槽 |
| 关节臂 | 机器人检测单元、ADAS标定设备、柔性产线定位 | 多段臂配枢轴关节、激光切割弧形槽和独立轴锁紧 |
服务行业： 安防监控 · 工业视觉与自动化 · 汽车ADAS · 无人机成像 · 户外与海洋监控
材料选型指南
以下表格帮助您根据使用环境、负载要求和预算选择合适的材料——以便在询盘中指定，或与我们的团队讨论方案。
| 材料 | 核心特性 | 最佳适用场景 | 兼容表面处理 |
| 冷轧钢（CRS） | 成型性好；折弯一致性优；成本最低 | 室内空调环境——零售、办公、仓库安防 | 粉末喷涂、电镀锌、达克罗 |
| 镀锌钢（GI/GA） | 预涂锌层防腐；焊接性好（需焊后补锌） | 半遮蔽室外——屋檐下、有顶停车场、建筑周边 | 粉末喷涂（需前处理）、热浸镀锌增强防护 |
| SUS304 | 优异耐腐蚀性；良好的强度重量比 | 暴露室外——路灯杆、围栏、城市/郊区屋顶安装 | 钝化、电解抛光、喷砂哑光 |
| SUS316 | 优异的氯化物和化学腐蚀抗性 | 沿海、海洋、海上平台和化工厂全年暴露安装 | 钝化、电解抛光 |
| AL5052 | 薄板折弯成型性极佳；天然耐腐蚀 | 轻量化——无人机支架、便携检测设备、车载系统 | 阳极氧化（透明/黑色/定制色）、粉末喷涂、喷砂 |
| AL6061 | 更高抗拉强度；可热处理 | 高负载轻量化——ADAS支架、航空航天周边安装 | 硬质阳极氧化（III型）、粉末喷涂、喷砂 |
工程提示： 对于支架不会被定期检查或维护的室外安防安装——高速公路摄像机、围栏摄像机、远程监控站——SUS304或SUS316不锈钢通常在整个使用寿命期间比碳钢+粉末喷涂更具成本效益。更高的初始材料成本被消除的重涂周期和减少的计划外维护所抵消。我们可以为您的项目提供材料生命周期对比。
不确定哪种材料合适？在询盘表中描述您的条件——我们将在1-2个工作日内推荐匹配您项目的材料和表面处理组合。
为什么选择钣金制造这类支架？
相机支架可以通过多种方式制造。对于这类产品的典型尺寸、轮廓和订单量，钣金制造在速度、成本和强度之间达到了最佳平衡。
| 对比维度 | 钣金制造 | CNC加工 | 压铸 |
| 零件尺寸 | 中大型（最大1250×2500毫米） | 中小型；受限于原材料尺寸 | 中型；受限于模具尺寸 |
| 原型速度 | 1-3天（激光切割+手工折弯）；无需开模 | 1-3天；无需开模 | 需4-8周开模 |
| 批量成本 | 低至中等；套料最大化材料利用率 | 高；每件独立机加工时间；材料浪费60%以上 | 万件以上单价低，但模具费5000-30000美元以上 |
| 壁厚 | 1.0-6.0毫米；薄壁通过折弯加强筋获得高刚性 | 通常6-25毫米棒料；薄壁存在振动和颤振风险 | 最薄1.5-2.0毫米；极薄壁存在铸造气孔风险 |
| 结构特征 | 折弯截面（L/U/Z/帽型）——不增加重量即获刚性 | 整体实心——刚性优异但更重 | 可做筋和凸台，但受限于拔模角 |
| 模具投入 | 激光无需模具；折弯标准模具 | 无需模具 | 投入大（5000-30000美元以上） |
对相机支架的结论： 带折弯加强筋的钣金L型支架可承载与更厚的CNC加工或铸造件相当的负载——成本更低、重量更轻，原型在数天内即可就绪，而非压铸开模所需的数周。对于典型尺寸范围、数量10件以上的支架，钣金在成本-强度-速度的权衡中胜出。
表面处理——防护、耐久与品牌匹配
下表说明每种处理的功能、选择理由和最佳适用场景。
| 处理方式 | 工艺说明 | 功能目的 | 最佳适用场景 |
| 静电粉末喷涂 | 热固性聚合物静电喷涂+烘烤固化；膜厚60-80微米 | 防腐+颜色；可选UV稳定型；RAL和Pantone色号匹配 | 需要品牌配色的室外安装；通用室外防护 |
| 电镀锌 | 薄锌层（5-12微米）电解沉积 | 室内低成本中等防腐 | 室内干燥环境——基本防锈 |
| 热浸镀锌 | 厚锌层（45-85微米）熔融锌浸镀；冶金结合 | 重度防腐；自修复锌保护切割边缘 | 基础设施——高速公路摄像机、周界安防——难以重涂的位置 |
| 阳极氧化（II型） | 电化学氧化层（5-18微米）生长于铝表面；可染色 | 铝合金的防腐+耐磨+颜色；不会剥落或起皮 | 商业/工业环境的铝支架；无人机和车辆系统 |
| 硬质阳极氧化（III型） | 厚硬质涂层（25-75微米）；表面硬度相当于60-70 HRC | 最大耐磨性 | 机器人单元支架；沙质或磨蚀环境中的支架 |
| 钝化 | 柠檬酸/硝酸处理增强不锈钢铬氧化层 | 恢复天然耐腐蚀性；不改变尺寸 | 海洋、食品加工、制药环境中的不锈钢 |
| 达克罗 | 锌片涂层（4-8微米）；无氢脆风险 | 高强度钢的高性能防腐；薄膜 | 高强度五金件；涂层厚度需最小化的薄壁件 |
需要特定RAL色号？在询盘中注明——我们常备建筑用RAL粉末，定制Pantone色号粉末可在5个工作日内采购到位。
常见问题
我应该选择什么材料？
室内使用推荐冷轧钢＋粉末喷涂；普通室外环境推荐 SUS304；沿海或海洋环境推荐 SUS316＋钝化；轻量化需求推荐 AL5052＋阳极氧化。
什么时候钣金比 CNC 加工更合适？
L型、U型、Z型及多孔位支架更适合钣金制造。相比 CNC 加工，钣金原型更快、批量成本更低，并可通过折弯结构提高刚性。
交期多长？
折弯焊接原型通常为3–5个工作日；10–50件约1–2周；100–500件约2–3周。具体交期取决于结构、材料和表面处理。
有最低起订量吗？可以先做样品吗？
支持1–5件原型，无严格起订量。建议量产前先制作样品，用于确认尺寸、外观和安装功能。
接受什么图纸格式？
支持 STEP、IGES、DXF、DWG 和 PDF。3D零件建议提供 STEP，平面展开件建议提供 DXF；没有正式图纸也可提供草图或实物样品。
