描述

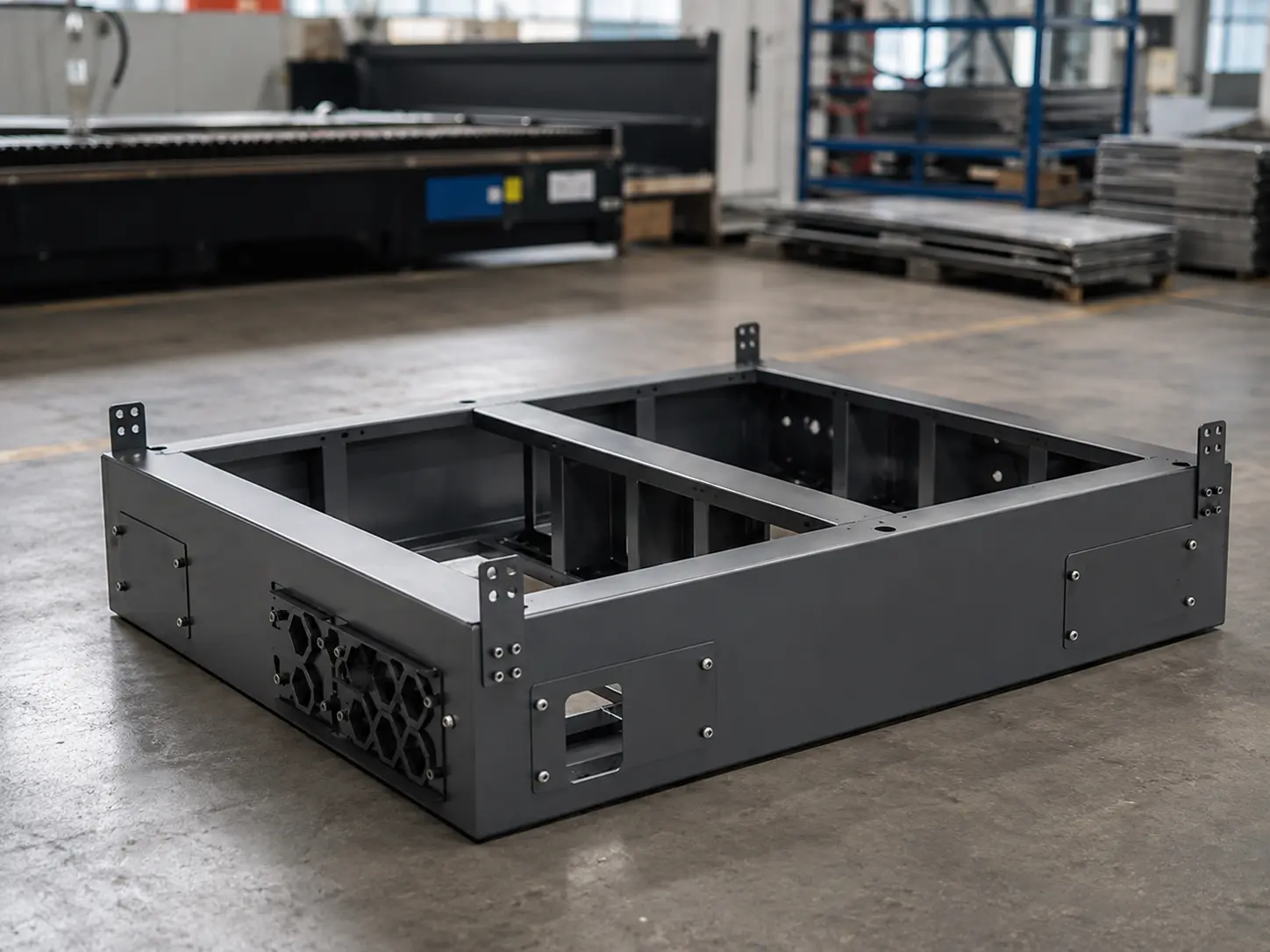

为储能柜和储能系统设备定制的钢制底座框架。采用精密激光切割和机器人焊接工艺，可选碳钢、高强度钢、不锈钢或铝合金材质，完全按照您的尺寸、载荷和安装环境定制生产。
- 材质：碳钢 / 低合金高强钢（Q355B） / 不锈钢（304/316） / 铝合金（6061-T6）
- 承载能力：500公斤至3000公斤以上——根据项目需求进行结构计算，安全系数可配置
- 加工公差：ISO 2768-m标准级 ISO 2768-f精密级可选
- 表面处理：粉末喷涂 热浸镀锌 · 达克罗 · 阳极氧化——根据安装环境匹配
- 交期：样品3至5天 批量15至20天
- 质量保障：ISO 9001 · 材质证书（EN 10204 3.1/3.2） 支持SGS/TÜV验厂
什么是储能柜底座？
储能柜底座是承载储能柜全部满载重量的结构平台——包括电池模组、功率转换系统、热管理单元和柜体外壳。它将柜体锚固在安装地面上，将大电流直流电缆和控制线缆引至场站基础设施，并在15至20年的使用寿命内保持结构完整性——与电池系统的质保周期相匹配。
为什么要在储能柜下用底座
储能柜底座是连接储能柜与安装基础的重要结构件，能够在设备安装和长期运行过程中提供稳定承载、可靠固定、走线预留和环境防护，为整柜安装提供更稳定的基础。
- 稳定承载整柜重量：支撑电池模组、PCS、冷却系统及柜体整体重量，减少底部受力变形。
- 提高设备安装稳定性：通过地脚螺栓与地面或基础固定，降低柜体晃动和位移风险。
- 方便柜体调平安装：适应现场地面平整度误差，减少柜体倾斜、门体错位和密封不均。
- 预留电缆和管路空间：方便电力电缆、控制线、接地线以及液冷管路从底部进出和布置。
- 减少潮气和积水影响：使柜体底部与地面保持一定距离，降低积水、潮气对柜体底部造成的腐蚀。
- 方便搬运和现场安装：可结合叉车位、吊装点和安装孔设计，提高运输、定位和安装效率。
- 增强整体结构稳定性：通过加强筋、锚固结构等设计，提高储能柜在长期使用和振动环境下的可靠性。
- 兼顾排水和散热需求：可根据柜体结构预留排水孔、通风口和散热通道，避免影响设备正常运行。
产品规格
| 参数 | 规格 |
| 产品类型 | 定制储能柜底座 / 焊接钢制安装框架 |
| 可选材质 | Q235B碳钢、Q355B高强钢、304/316不锈钢、6061-T6铝合金 |
| 板材厚度 | 1.5–25 mm，可根据载荷和结构设计调整 |
| 承载范围 | 500–3000 kg以上，按实际项目载荷设计 |
| 加工公差 | ISO 2768-m，精密要求可选 ISO 2768-f |
| 安装孔位精度 | ≤ ±0.3 mm |
| 折弯角度精度 | ≤ ±0.5° |
| 焊接工艺 | MIG/MAG、TIG、机器人焊接及手工焊接 |
| 表面处理 | 粉末喷涂、热浸镀锌、达克罗、电镀锌、喷漆、阳极氧化 |
| 装配方式 | 一体式全焊接、模块化螺栓拼装、焊接子组件+螺栓连接 |
| 可定制结构 | 加强筋、锚栓孔、走线孔、接地位、吊装位、调平结构、通风及管路通道 |
| 安装环境 | 室内、户外、沿海、高湿及工业环境 |
| 样品交期 | 图纸确认后约3–5个工作日 |
| 定制方式 | 根据图纸、柜体尺寸、满载重量及安装环境定制 |
材料选项
Q235B 碳钢
适合室内及常规储能柜底座，成本较低，焊接性能好。
Q355B 高强度钢
适合中重载储能柜，在保证强度的同时有利于优化结构重量。
304 不锈钢
适合高湿、户外及耐腐蚀要求较高的环境。
316 / 316L 不锈钢
适合沿海、盐雾及化工等腐蚀环境。
6061-T6 铝合金
6062-适合对轻量化和耐腐蚀有要求的储能设备。
表面处理选项
粉末喷涂
适合室内及遮蔽户外，可按要求匹配 RAL 颜色。
热浸镀锌
适合长期户外使用，提高钢制底座的防腐能力。
达克罗
适合高湿、盐雾及较强腐蚀环境。
电镀锌 + 钝化
适合室内使用，兼顾成本和基础防腐需求。
环氧底漆 + 聚氨酯面漆
适合重型户外和工业环境。
不锈钢钝化
适用于 304 / 316 不锈钢，提高表面耐腐蚀性能。
阳极氧化
适用于铝合金底座，提高表面耐腐蚀和耐久性。
定制选项
储能柜底座可根据柜体尺寸、载荷、安装方式和现场环境进行结构定制。
- 框架尺寸：可定制长度、宽度和高度，匹配不同规格储能柜。
- 板材厚度：根据整柜重量和结构强度要求选择合适厚度。
- 加强筋布局：可调整加强筋数量、方向和间距，提高整体承载能力。
- 安装孔位：可按照柜体底脚和现场基础位置定制锚栓孔。
- 走线开口：根据电力电缆、控制线和接地线位置预留开孔。
- 液冷管路通道：可为冷却液管路和接口预留独立安装空间。
- 接地结构：可增加接地螺栓、接地铜排安装位等结构。
- 吊装结构：可根据设备重量增加吊装耳或起吊连接位置。
- 调平方式：支持调平脚、调平螺栓或垫片安装结构。
- 排水与通风：可根据户外环境和柜体散热要求增加排水孔、通风口。
- 装配方式：可选择整体焊接、模块化螺栓拼装或焊接子组件结构。
- 表面处理：可根据室内、户外、沿海等环境选择不同防腐方案。
应用场景——储能柜底座用在哪里
工商业储能系统 — 50千瓦时至5兆瓦时以上的室内外工商业储能柜
公用事业级储能 — 变电站和发电厂的集装箱式储能系统
通信基站备电 — 塔站和通信机房的电池柜
光储一体化 — 住宅和商业场所的光伏储能混合系统
充电基础设施 — 快充站的现场缓冲储能
微电网和离网系统 — 偏远地区和岛屿的加固型储能底座
数据中心不间断电源 — 数据机房的电池备电架
我们的制造工艺
从原材料下料到成品检验，储能柜底座按照图纸要求完成切割、成型、焊接和表面处理，确保尺寸、结构和外观满足项目要求。
- 激光切割：按照图纸完成板材下料、安装孔和走线开口加工，保证尺寸和孔位一致性。
- 数控折弯：对板材进行精确成型，控制折弯角度和结构尺寸。
- 焊接组装：采用 MIG/MAG、TIG 或机器人焊接完成框架、加强筋及连接件组装。
- 焊后整形：对焊接后的框架进行校正和必要的打磨，控制平面度和整体尺寸。
- 表面处理：根据安装环境选择粉末喷涂、热浸镀锌、钝化等防腐处理。
- 成品检验：检查关键尺寸、安装孔位、焊缝和表面质量，确认符合图纸要求后包装出货。
常见问题
户外储能柜底座推荐什么材质？
一般室内或遮蔽环境可选碳钢+粉末喷涂，长期户外可选热浸镀锌钢，沿海或高盐雾环境更适合316不锈钢或加强型防腐处理。
能做多大承载的底座？
可根据柜体重量、尺寸和安装方式定制，常见承载范围从500 kg以下到3000 kg以上，具体结构会根据实际载荷设计。
能兼容风冷和液冷储能柜吗？
可以。可根据柜体散热方式预留通风开口、冷却液管路通道以及电缆走线空间，避免与加强筋等结构发生干涉。
可以按照我们的图纸定制吗？
可以。支持PDF、DWG、DXF、STEP、IGES等格式，也可根据柜体尺寸、重量和安装条件协助优化底座结构。
底座太大可以分段运输和现场组装吗？
可以。大型底座可设计成模块化分段结构，各模块在工厂完成焊接，现场通过高强度螺栓进行连接和安装。
