描述
为碰撞能量吸收与结构完整性而设计

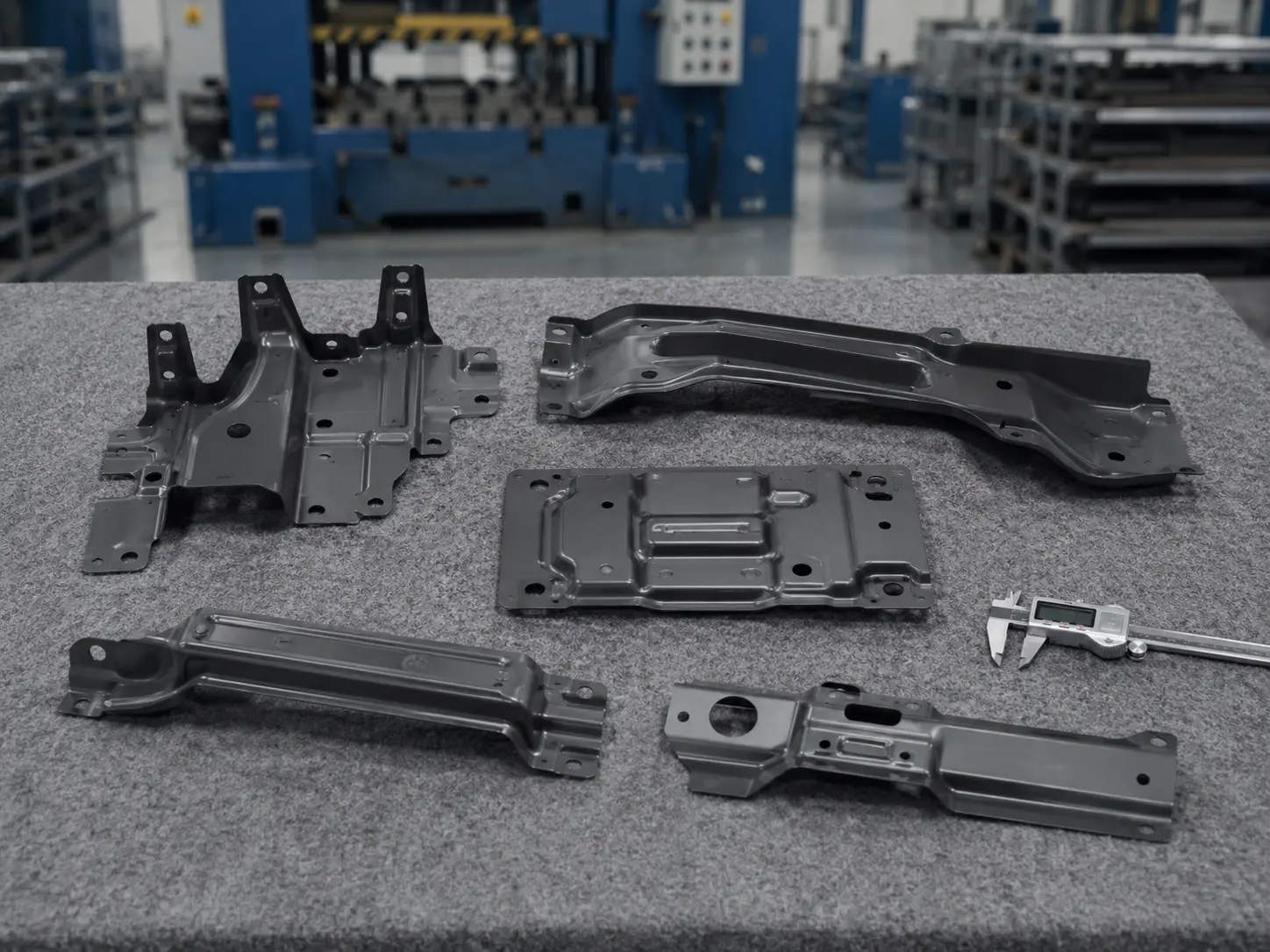

座舱加强板是安装在驾驶室内部高应力区域的冲压金属结构件，承担真实的结构载荷，属于白车身安全关键组件，而非装饰件或非承载外覆盖件。
在碰撞发生时，加强板通过可控的塑性变形序列——折叠、屈曲、压缩——吸收冲击能量，将力导向远离乘员的方向，其原理与碰撞溃缩区的能量管理机制一致。
车辆碰撞评级如IIHS和Euro NCAP，在很大程度上取决于这些结构加强件的性能表现。
材料选择–先进高强钢、超高强钢与铝合金
材料等级体系表
| 等级分类 | 代表牌号 | 抗拉强度范围(MPa) | 典型延伸率(%) | 座舱加强板典型应用 |
| 冷轧钢 | SPCC、DC01、DC04 | 270至410 | 28至44 | 非碰撞关键区域加强 |
| 高强低合金钢HSLA | HC260LA、HC340LA、HC420LA | 350至520 | 17至30 | 中等载荷区域；地板加强 |
| 先进高强钢AHSS双相钢 | DP590、DP780、DP980 | 590至980 | 8至24 | 碰撞关键区域；B柱和门槛连接 |
| 先进高强钢AHSS复相/TRIP | CP800、TRIP780 | 780至1,000 | 8至18 | 需良好疲劳性能的高强度区域 |
| 超高强钢UHSS热冲压 | 22MnB5 | 1,300至1,600 | 5至8 | 极端载荷区域；侧撞关键加强 |
| 铝合金 | AL5052、AL6061 | 210至310 | 12至25 | 新能源汽车轻量化座舱加强 |
选材三因素分析：
强度需求： 碰撞关键位置需要AHSS（DP780以上）或热冲压UHSS。非碰撞关键区域用HSLA或冷轧钢即可，成本更低。
重量目标： 铝合金可在同等刚度下减重约40%至50%。对新能源汽车平台来说，每减重约10公斤可增加约1至2公里续航。另一种方案是使用DP780以上高强钢减薄板厚。
成本预算： 冷轧钢最具性价比。AHSS增加材料成本但可通过减薄对冲。热冲压UHSS单价最高但省去后续热处理并提供最佳强度厚度比。
制造能力
冲压工艺流程
落料与冲孔： 从卷料或板料上切割坯料外形，冲出安装孔、定位孔、避让孔。此阶段的孔位精度决定了后续装配的配合质量。
成形与折弯： 平板坯料转变为三维形状——折弯形成翻边用于刚性增加和焊接搭接面；拉深形成匹配车身轮廓的复合曲面；整形使所有尺寸达到图纸要求。每个AHSS/UHSS零件的模具都内置CAE预测的回弹补偿。
精整： 边缘去毛刺，表面清洁，然后进入后处理或表面涂装。
回弹
回弹是冷冲压AHSS板材最大的尺寸挑战。DP780在1.5毫米厚度下折弯90°的法兰，模具打开后会回弹约3至5°。对于有四个法兰的板材，每个法兰独立回弹，累积效应显著。用CAE仿真在开模前预测回弹量，设计过弯补偿使零件释放后回到目标角度。首件生产时验证预测准确性。
热冲压vs冷冲压对比表
| 对比维度 | 冷冲压 | 热冲压（模压淬火） |
| 强度范围 | 最高约980MPa | 1,300至1,600MPa |
| 典型材料 | SPCC、HSLA、DP、CP、TRIP、铝 | 22MnB5硼钢 |
| 回弹 | 随强度增加而增大 | 模具内淬火几乎消除 |
| 相对模具成本 | 基准 | 通常1.5至2.5倍 |
| 相对单件成本 | 基准 | 通常1.3至1.8倍 |
| 座舱加强板适用场景 | 地板/仪表板/座椅/门槛加强 | B柱连接/侧撞关键区域 |
并非所有高强度座舱加强板都需要热冲压。冷冲压DP780和DP980可以覆盖大多数位置——更简单的模具、更快的节拍、更低的成本。只有零件几何形状在所需强度下冷冲压无法实现时，才推荐热冲压。
后处理工艺表
| 后处理工艺 | 在座舱加强板中的应用 |
| 电阻点焊 | 将加强板焊到底板、B柱、门槛板 |
| 激光焊 | TWB坯料焊接；密封连续焊缝 |
| MIG/MAG焊 | 较厚加强件的结构焊接 |
| 自穿刺铆接SPR | 新能源汽车铝合金车身的铝-钢和铝-铝连接 |
| 压接 | 无需消耗性紧固件的板材连接 |
| 结构胶粘接 | 与点焊配合，提升接头刚性和NVH性能 |
| 压铆螺纹件 | 在安装孔处安装自锁螺母用于螺栓装配 |
如果加强板同时需要表面涂层和点焊，工序顺序很重要。达克罗和几何涂层通常可在焊接前涂覆。电泳涂装通常在焊接后进行——因为电泳工艺需要裸金属导电性。报价阶段会确认最优工序顺序。
公差
公差等级表
| 等级 | 公差 | 适用特征类型 |
| 标准级 | ±0.10毫米 | 一般轮廓、非配合翻边、减重孔 |
| 精密级 | ±0.05毫米 | 关键安装孔、定位面、焊接搭接宽度 |
| 超精密级 | ±0.02毫米 | 安全带锚固孔、转向柱安装孔、精密定位销孔 |
应用场景
车型应用表
| 车型类别 | 典型加强板应用 | 材料趋势 |
| 乘用车（轿车/SUV/MPV） | B柱地板连接、门槛内侧、座椅安装、仪表板下方 | 碰撞区用AHSS；加强区用HSLA |
| 商用车（轻卡/客车） | 驾驶室地板、驾驶室安装点、座椅轨道、转向柱 | 冷轧钢和HSLA；平头驾驶室用AHSS |
| 新能源汽车（BEV/PHEV/HEV） | 平板地板加强、电池包接口、侧撞保护 | 铝合金减重；碰撞区用AHSS；混合材料+SPR |
| 特种车辆 | 装甲座舱加强 | UHSS热冲压用于最高防护等级 |
无发动机碰撞缓冲：传统燃油车中发动机和变速箱吸收约30%至40%的正面碰撞能量。纯电动车前驱动总成紧凑且低置——座舱结构需要承受更大比例的碰撞载荷。这推动了DP980和热冲压UHSS在前部座舱区域的需求增长。
平板地板与电池包集成： BEV平台使用平板地板结构。座舱地板加强板承担双重功能——为NVH和乘员保护加强地板刚性，同时为电池包框架提供结构接口点。
重量敏感性：BEV中每公斤车身重量都影响续航。推动了铝合金加强板加SPR铆接的采用。
常见问题
问：怎么选材料？
答：发送图纸并附上安装位置、碰撞载荷类型（正面/侧面/后方）、重量目标和成本目标。工程团队会推荐最佳等级并解释权衡取舍。
问：提交哪些信息能更快拿到报价？
答：随图纸附上以下信息可大幅缩短报价周期：安装位置、材料牌号及标准、板材厚度、关键尺寸及公差、表面处理规格、焊接或装配需求、年产量预测、PPAP等级要求。信息越完整，报价越快越准确。
问：接受什么图纸格式？能否先做样品？
答：STEP、IGES、DWG、DXF、SolidWorks、CATIA、Pro/E/Creo、NX/UG、Inventor和PDF均可接受。如有实物样品可3D扫描后创建CAD数据。支持软模或快速原型打样，样品件附首件检验报告。
问：能做半总成吗？能否到厂审核？
答：可以提供裸冲压件，或已完成点焊、SPR铆接、结构胶或压铆螺纹件的半总成件，整体报价。欢迎到厂审核，随时准备接受IATF 16949、VDA 6.3、CQI-9、CQI-12及客户特定审核。
