描述
精密AL6005-T5铝合金中压块，用于将带边框光伏组件固定到金属屋顶的T型槽导轨安装系统上。本光伏安装夹具以可控夹持力夹持相邻组件边框，在25年服役周期内将风荷载和雪荷载从组件阵列传递至屋顶结构。
- AL6005-T5挤压主体 + SUS304不锈钢紧固件 腐蚀
- 适配30–50mm组件边框 — 覆盖所有主流组件规格；可定制非标槽口宽度
- 风荷载和雪荷载按国际建筑标准验算
- 可选出厂预组装
什么是铝合金光伏组件中压块

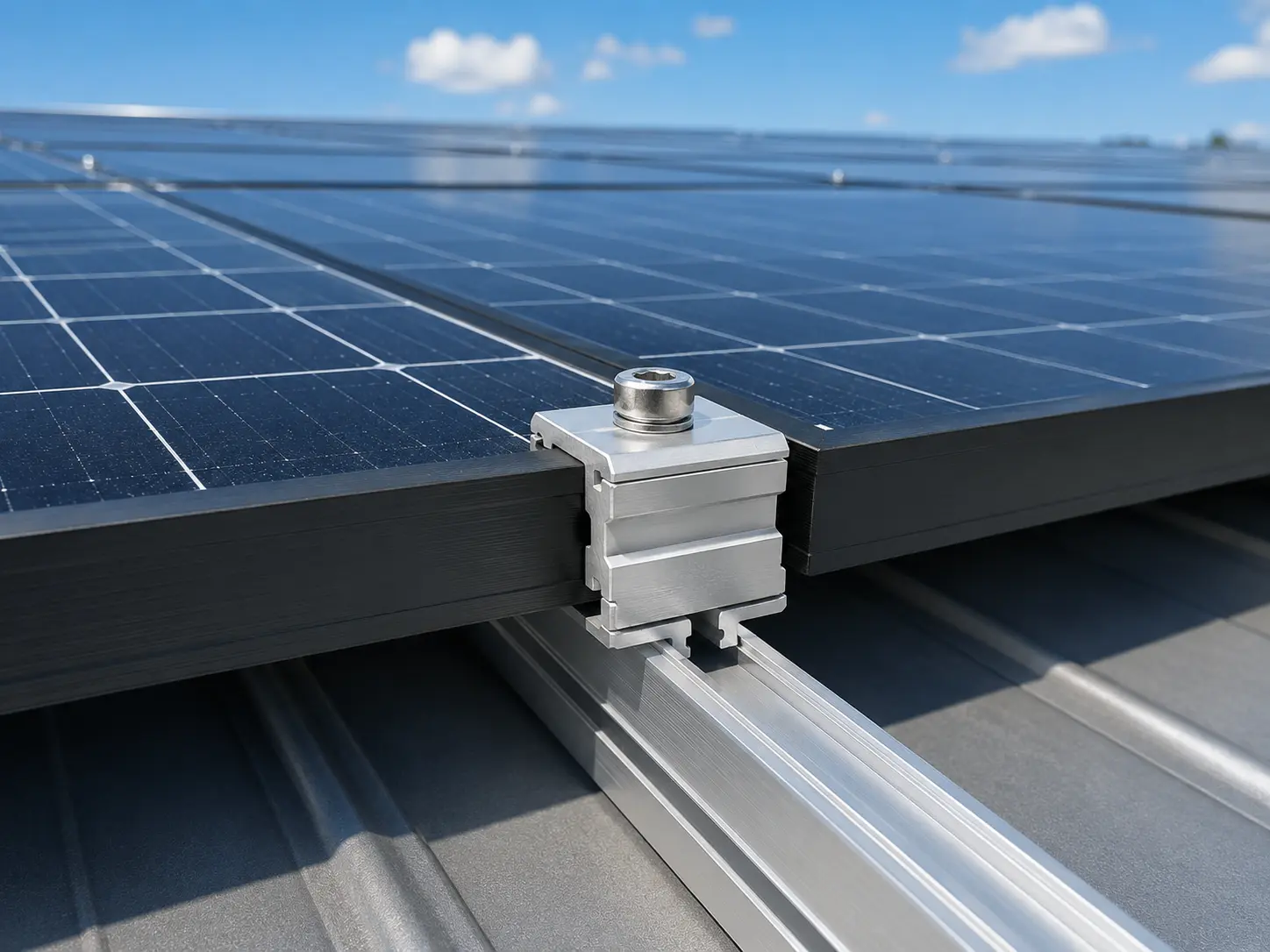

铝合金光伏组件中压块是连接同一导轨上相邻两块光伏组件的机械连接件。它同时夹持两块组件的铝合金边框，以可控夹持力将组件锁定在导轨上。风荷载产生的上拔力、雪荷载以及日复一日的热胀冷缩——所有载荷都通过压块从组件边框传递到导轨，再传递到屋顶结构。
为什么要在光伏组件之间使用铝合金中压块？
铝合金光伏组件中压块主要安装在相邻两块光伏组件之间，用于将组件边框稳定固定在安装导轨上，并保持整个光伏阵列的连接可靠性。
在屋顶光伏、地面电站和商业光伏项目中，它主要解决以下几个实际使用需求：
稳定固定相邻组件——中压块同时夹持两块光伏组件边框，使组件在导轨上保持稳定位置，减少风力和振动造成的移动。
均匀传递风荷载和雪荷载——组件受到的风力和积雪载荷可通过中压块传递到安装导轨和支架结构，提高整个阵列的稳定性。
保持组件安装间距——中压块能够帮助相邻组件保持合理间隙，为安装定位和长期热胀冷缩预留空间。
提高批量安装一致性——标准化的压块尺寸和夹持结构可以让大量组件按照统一间距和固定方式安装，提高施工效率。
降低屋顶附加重量——铝合金中压块重量较轻，在大型屋顶光伏项目中能够减少支架系统对建筑结构增加的额外负荷。
适应长期户外使用——铝合金配合阳极氧化表面处理和不锈钢紧固件，可适应长期日晒、雨水和温度变化的户外环境。
产品规格
| 规格项目 | 参数 |
| 产品类型 | 光伏组件中压块，双侧夹持 |
| 主体材质 | AL6005-T5 铝合金 / SUS304 不锈钢 |
| 适配组件边框 | 30mm / 35mm / 40mm / 45mm / 50mm / 可定制 |
| 标准长度 | 40mm / 50mm / 60mm / 80mm / 100mm |
| 截面壁厚 | 2.0–3.5mm |
| 紧固件 | SUS304 A2-70 / 可选 SUS316 A4-80 |
| 螺栓规格 | M8 / M10 |
| 表面处理 | 透明阳极氧化 / 黑色阳极氧化 / 电泳 / 粉末喷涂 |
| 适配导轨 | T型槽导轨 / C型槽导轨 |
| 安装方向 | 横装 / 竖装 |
| 适用场景 | 金属屋顶 / 平屋顶 / 地面光伏支架 |
| 工作温度 | −40°C 至 +85°C |
| 设计寿命 | 25年 |
| 质保期限 | 10年 |
| 定制支持 | 尺寸、截面、材质、颜色、Logo、包装 |
材料选项
AL6005-T5 铝合金
推荐用于大多数光伏安装项目，重量轻、强度稳定，并且适合阳极氧化处理，能够满足长期户外使用需求。
SUS304 不锈钢
适合对强度和耐腐蚀性要求更高的项目，尤其适用于工业环境或高湿度使用场景。
SUS316 不锈钢
主要用于沿海、高盐雾或腐蚀性较强的环境，耐氯离子腐蚀性能优于 SUS304。
碳钢热镀锌
适合成本较敏感的项目，可通过热镀锌提高户外防腐性能，但整体重量高于铝合金版本。
表面处理选项
透明阳极氧化
保留铝合金自然银色外观，同时提高表面耐腐蚀性和耐候性，常用规格为 AA15，也可根据项目要求提高膜厚。
黑色阳极氧化
在提供耐腐蚀保护的同时形成黑色外观，适合全黑光伏组件及对整体视觉一致性要求较高的项目。
电泳涂装
能够在复杂截面表面形成较均匀的保护膜，兼顾耐腐蚀性和外观一致性。
粉末喷涂
适合需要定制颜色的项目，可按 RAL 色号进行喷涂，满足不同光伏支架系统的外观配套需求。
定制选项
| 名称 | 选项 | 工装影响 |
| 压块长度 | 能力范围内的任意长度 | 无额外工装——仅调整CNC切割参数 |
| 槽口宽度 | 非标边框的定制宽度 | 模具参数调整——短交期 |
| 截面轮廓 | 完全定制的几何形状 | 新开挤压模具——15–20天开发周期 |
| 主体材质 | AL6005-T5 / AL6063-T5 / SUS304 / SUS316 / 碳钢热镀锌 | 材质变更可能需要工艺调整 |
| 表面处理 | 阳极氧化 / 电泳涂装 / 粉末喷涂（任意RAL色号） | 定制RAL色号需要粉末批次起订量 |
| Logo标识 | 激光刻印 / 冲压印字 / 丝网印刷 | 激光：无额外工装。冲压：需开模 |
| 包装方案 | 标准出口 / 中性包装 / 品牌定制 | 品牌包装需设计确认 |
| 私模开发 | 独家挤压截面——您的专有设计 | 完整的模具开发费用和周期 |
应用场景
商业屋顶光伏
用于仓库、厂房、物流中心等金属屋顶，将相邻光伏组件固定在导轨系统上。
住宅屋顶光伏
适用于常见带边框光伏组件，配合导轨和屋顶挂钩完成组件安装。
地面光伏电站
用于大型地面支架系统，满足批量组件安装和长期户外固定需求。
立缝金属屋面
配合立缝屋面夹具和导轨使用，在不破坏屋面防水结构的情况下固定光伏组件。
梯形与波纹金属屋面
适用于彩钢瓦、梯形板和波纹板屋顶的光伏安装系统。
制造能力
六个生产阶段——挤压、热处理、机加工、表面处理、组装和检验——全部在自有工厂完成。无外协加工。每个阶段相互衔接，意味着对尺寸、表面质量和交付时间的控制更加紧密。
| 阶段 | 工序 | 控制什么 |
| 1 | 铝挤压 — AL6005铝棒加热后通过截面模具挤出 | 截面形状、槽口宽度、壁厚——由模具型腔定义 |
| 2 | T5热处理 — 人工时效至目标力学性能 | 屈服强度、硬度、尺寸稳定性 |
| 3 | CNC切割和钻孔 — 切割至长度、钻螺栓孔并攻丝 | 压块长度、螺栓孔位置和直径 |
| 4 | 表面处理 — 阳极氧化 / 电泳涂装 / 粉末喷涂 | 氧化膜厚度、颜色、封孔质量——决定耐腐蚀性 |
| 5 | 组装 — 螺栓压铆固定在主体上，螺母和垫圈预装到位（快速版） | 预组装保持力——确保紧固件在运输中不脱落 |
| 6 | 检验与包装 — 尺寸检查、外观检查、表面检查、装箱 | 出货质量——每个纸箱封箱前确认 |
常见问题
问：你们的压块用什么材质？
答：主体：AL6005-T5挤压铝合金。紧固件：SUS304不锈钢。沿海环境可升级SUS316不锈钢紧固件。也提供碳钢热镀锌版本，适合成本敏感项目。
问：适配哪些组件边框尺寸？
答：标准槽口宽度覆盖30mm、35mm、40mm、45mm和50mm。非标尺寸可定制，交期短。
问：这些压块能适配我使用的光伏组件吗？
答：如果您的组件采用标准铝合金边框（大多数带边框组件都是），我们的压块就能适配——关键测量值是边框厚度。标准边框厚度为30mm、35mm、40mm、45mm和50mm，我们全部五种都有标准槽口宽度。对于非标边框厚度，我们可以生产定制槽口宽度，交期短。请将您的组件数据手册发送给我们，我们将确认正确的压块规格。
问：质保和设计寿命有什么区别？
答：质保（10年）是商业承诺——覆盖材质和制造缺陷。设计寿命（25年）是工程预期——基于标准大气条件下材质耐候性分析。
简单说：质保是”我们保多久”，设计寿命是”产品能用多久”。两者用途不同。
问：能做非标定制吗？
答：可以——槽口宽度、长度、截面轮廓、材质、表面处理颜色、Logo和包装均可定制。支持私模开发。详见”定制方案”标签页。
