描述
定制制造的钢制和铝制框架，用于安装和支撑实验室仪器。通过激光切割、数控折弯和焊接工艺制造，完全按照您的尺寸、承重需求和环境条件来生产。
- 承重结构— 根据项目工程设计，单层搁板承重从轻型台面仪器到500kg以上
- 五种材料可选— 碳钢、304不锈钢、316不锈钢、6061铝合金、6063铝合金
- 按您的布局定制— 框架几何形状、尺寸和占地面积匹配您的房间和仪器布局
- 标准化配件接口— T型槽、螺孔阵列或C型导轨系统，实现免工具搁板和支架调节
- ±0.1mm激光切割精度— 精确的安装孔和连接板确保一致的装配精度
结构如何工作
框架的可靠性取决于它的载荷路径。垂直载荷从仪器出发，通过搁板传到横梁，从横梁传到立柱，再从立柱传到底座框架和地面。在每一个传递节点——搁板与横梁的连接、横梁与立柱的接头、立柱与底座的交汇——连接都必须能够承受累积重量，在整个使用寿命内不发生挠曲、振动或蠕变。
每个连接都按其在结构中的角色来设计。主要结构接头——立柱与底座的连接、主横梁的交汇处——采用全熔透焊缝或重型螺栓法兰来获得最大刚度。二级接头——配件支架的安装位置——使用标准化接口（T型槽、螺孔阵列、C型导轨）。这些接口按照各自用途做了承载额定，同时保持可调节：搁板、托盘和支架可以重新定位，不需要修改框架本身。
螺栓连接与焊接——该选哪种？
全焊接框架刚度更好，振动阻尼更强。所有节点都没有接头柔性。当框架在使用寿命内固定在一个位置、且振动性能很重要时，这是正确的选择。螺栓连接的模块化框架牺牲少量刚度——通过加强板和防振硬件来补偿——但可以拆卸、通过门口搬运、搬迁到新实验室，并随设备变化重新配置。对于大多数实验室布局会随时间演变的仪器集成项目，可重新配置性足以弥补刚度上的微小差异。我们在设计阶段会与每位客户讨论这个取舍。
生产流程
1. 激光切割
板材部件——底板、角撑板、连接节点、安装耳片——在光纤或CO₂激光系统上切割。位置精度±0.1至±0.3mm。边缘无毛刺，大多数特征不需要二次加工。一个典型仪器框架从单个排料布局中产出15至40个独立零件。
2. 数控折弯
切割毛坯在数控折弯机上成型。程序从三维模型直接生成。角度公差±0.5°至±1.0°。折弯顺序经过规划，避免同一零件上相邻折弯之间产生干涉。
3. 焊接
MIG/MAG用于结构钢和不锈钢接头。TIG用于薄壁不锈钢和外观焊缝。点焊用于面板连接。焊接顺序经过规划以最小化热变形——在矩形底座框架上交替焊接两侧，从中心向外围焊接以均匀分布收缩应力。对于任何方向尺寸超过约1.5米的框架，焊接顺序规划可能是焊后满足公差与需要矫直之间的决定因素。
4. 去毛刺和表面准备
清除飞溅物和毛刺，打磨可见焊缝至光滑。涂覆前进行表面处理：碳钢脱脂、除锈、磷化；不锈钢和铝合金清洁。表面准备质量直接决定涂层附着力——腐蚀环境中涂层过早失效的最常见原因就是预处理不充分。
5. 表面处理
按选定方案施加，每个工艺都有控制好的温度、时间和膜厚参数。多层系统（如镀锌加粉末喷涂）在各层之间进行检查。
6. 检验
对照批准图纸测量尺寸、平面度、方正度。用干膜测厚仪在每个框架至少五个点验证涂层厚度。检查表面外观。
7. 包装
预组装件：收缩膜包装或板条箱包装。模块化件：编号套件，附带硬件清单、装配图纸和扭矩规格。
质量控制
来料检验
核对材料测试证书。板材厚度抽检（每张板材至少两次测量）。切割前检查表面有无轧制氧化皮、凹坑或划痕。
过程检验
切割后检查关键尺寸。折弯后验证角度。目视检查焊缝是否有气孔、咬边、未熔合、飞溅。渗透检测（DPT）可用于指定接头——通常在每层200kg以上框架的主要结构接头处要求提供。
最终检验
对照批准图纸进行全尺寸测量。多点测量涂层厚度。用直角尺和直尺检查方正度和平面度。超出公差的偏差在包装前触发评审。
出货前检验
对照装箱清单清点硬件。整理文件包：批准图纸、材料证书、涂层记录、尺寸检验报告。
工程支持
我们接受STEP、IGES、DWG、DXF、STL、SolidWorks和AutoCAD格式的图纸文件。对于仅有概念的项目，我们根据您的需求开发三维布局。典型项目的初始布局在3至5个工作日内完成。每项设计都通过可制造性审查（DFM）。提供三维渲染图或图纸供审批——确认签字前不进行切割。
材料选择
| 材料 | 强度 | 耐腐蚀性 | 重量 | 相对成本 | 典型应用场景 |
| 碳钢 | 高 | 低——必须配合涂层使用 | 标准 | 最低 | 教学、通用研究、成本敏感项目 |
| 304不锈钢 | 高 | 良好 | 标准 | 中等 | 化学、生物、制药研发 |
| 316不锈钢 | 高 | 优秀 | 标准 | 较高 | 强酸、氯化物、沿海、洁净室 |
| 6061铝合金 | 中高 | 良好 | 约钢的三分之一 | 中高 | 悬吊/壁挂、便携、非磁性需求 |
| 6063铝合金 | 中等 | 良好 | 轻 | 中等 | 复杂挤压型材、表面质量优先 |
在询盘表单中描述您的化学环境条件，工程师将推荐最具成本效益的方案。
表面处理选择
| 处理方式 | 保护等级 | 成本 | 对交期的影响 |
| 粉末喷涂 | 中等 | 低 | 最小 |
| 环氧涂装 | 增强 | 低至中 | 最小 |
| 热浸镀锌 | 高 | 中等 | 中等 |
| 电泳涂装 | 高 | 中等 | 中等 |
| 电解抛光 | 被动保护 | 较高 | 中等 |
| 钝化 | 被动保护 | 低 | 最小 |
结构形式

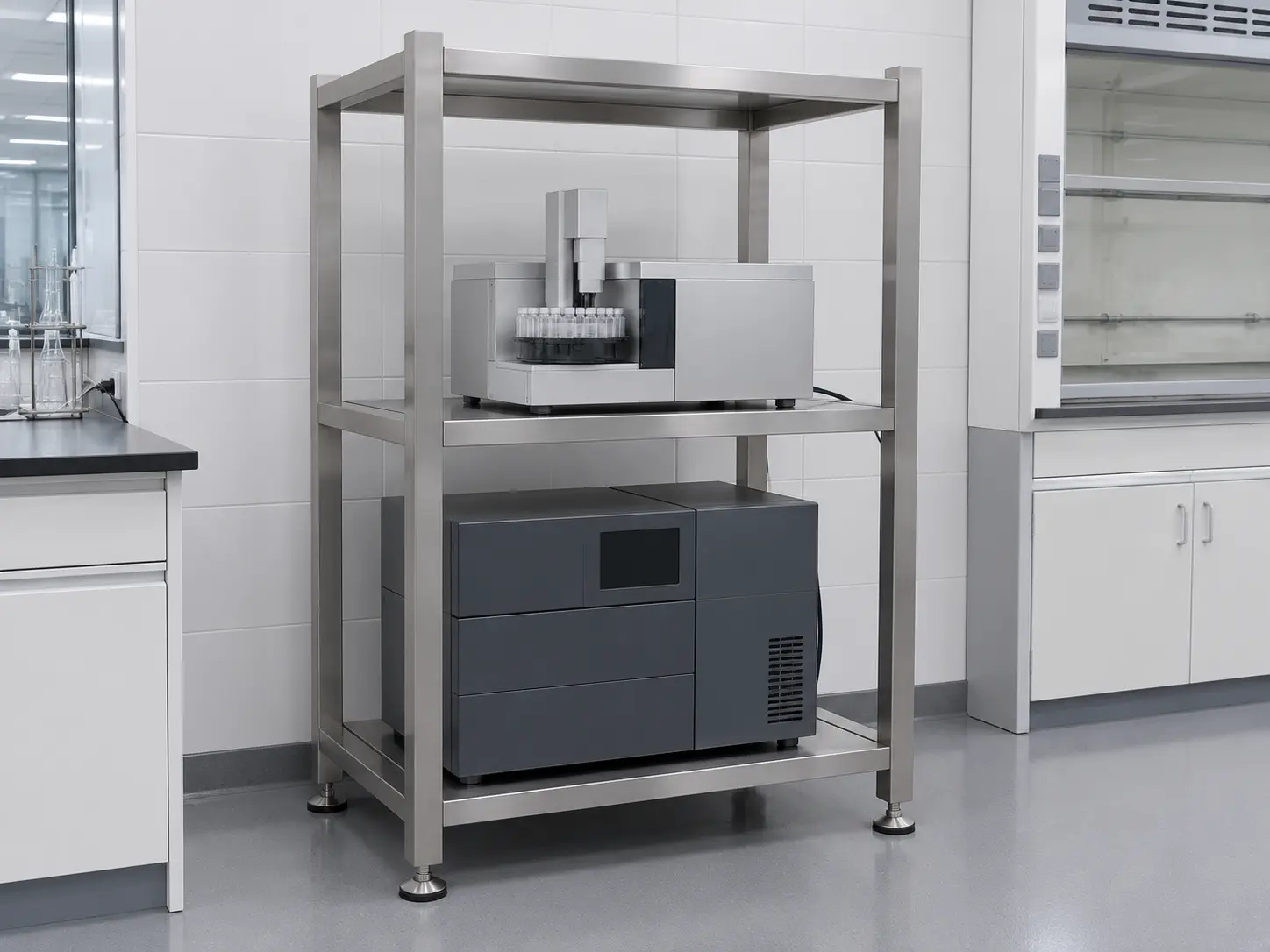

落地式
独立立于地面，由调节底脚或配重底座稳定。无需墙体或台面固定。最适合开阔区域的大型工作站。
台面安装
固定在工作台面上。节省地面空间。适合较轻的台面仪器。
壁挂式
支架形式，固定在墙体或隔断上。释放地面空间。我们需要了解您的墙体结构——混凝土、砖墙还是轻钢龙骨——以便设计合适的安装五金件。
模块化螺栓组装
预制段在现场组装。每段尺寸适配标准门口通道（800至900mm）。可拆卸、可搬迁。这是我们在既有实验室中最常指定的多仪器框架形式——框架必须能通过走廊和电梯到达安装位置。
混合式
焊接子组件配合螺栓主接头。兼顾局部刚度和运输便利性。
定制几何形状
L型、U型、转角适配型、曲线型。每种非矩形设计都经过结构分析。转角适配框架特别适合两条实验台面以直角交汇的角落——定制L型框架可以跨两个台面整合仪器，而不是让角落变成死角。
应用与选型指南
精密光学仪器
设备类型： 显微镜、原子力显微镜、干涉仪、激光组件、精密天平。
设计优先级： 尺寸稳定性、隔振、平坦安装面、低热变形。
推荐配置： 304不锈钢或铝合金 · 钝化或电解抛光 · 隔振底脚 · 螺栓连接便于调节。
分析仪器集成
设备类型： 气相色谱、液相色谱、质谱仪、紫外-可见分光光度计、自动进样器。
设计优先级： 线缆和管路整洁路由、后方检修通道、多层堆叠、耐化学飞溅。
推荐配置： 碳钢或304不锈钢 · 环氧或粉末涂层 · 内部线缆通道 · 可拆卸后板 · T型槽搁板 · 中型至重型承重。
样品制备工作站
设备类型： 天平、离心机、涡旋混合器、加热板、排烟臂。
设计优先级： 耐腐蚀表面、可调搁板间距、易于清洁。
推荐配置： 304或316不锈钢 · 环氧或电泳涂层 · 穿孔搁板 · 增强级耐化学性。
重型设备框架
设备类型： 大型光谱仪、环境试验箱、中试反应器、高压灭菌器。
设计优先级： 高承载能力、大占地面积、加固接头、地面锚固。
推荐配置： 碳钢或304不锈钢 · 厚板底座（5至8mm）· 锚板底脚 · 混合式结构 · FEA验证。
通风柜内部
设备类型： 玻璃器皿架、试剂搁板、小型仪器支架。
设计优先级： 在通风柜气流空间内保持紧凑、完全耐酸和溶剂、可拆卸用于去污。
推荐配置： 316不锈钢 · 电解抛光或钝化 · 螺栓组装 · 紧凑型尺寸。
按使用场景来选型
| 应用场景 | 材料 | 表面处理 | 结构形式 | 底脚 | 关键配件 |
| 精密光学 | 304不锈钢/6061铝 | 钝化/电解抛光 | 落地/台面 | 隔振 | 安装板；线缆管理 |
| 分析集成 | 碳钢/304不锈钢 | 环氧/粉末涂层 | 落地/模块化 | 可调节底脚 | 搁板；线缆托架；后板 |
| 样品制备 | 304/316不锈钢 | 环氧/电泳涂层 | 台面/落地 | 可调节底脚 | 穿孔搁板；瓶架 |
| 重型设备 | 碳钢/304不锈钢 | 镀锌+粉末 | 落地/混合式 | 锚板 | 加固搁板；滑轨 |
| 通风柜 | 316不锈钢 | 电解抛光/钝化 | 模块化 | 小型底脚 | 紧凑搁板；瓶架 |
常见问题
碳钢还是不锈钢？
碳钢加粉末涂层用于无直接化学暴露的实验室。304不锈钢用于常规化学飞溅环境。316不锈钢用于浓缩酸、氯化物溶液和沿海环境。描述您的使用条件，我们来推荐。
框架最大尺寸是多少？
单件受设备台面限制。超大框架采用模块化螺栓组装，每段适配标准门口（800至900mm）。组装后总尺寸无硬性上限。
能承受多少重量？
取决于材料、型材、厚度、跨度和连接方式的综合作用。告诉我们您的载荷和占地面积，我们按合适的安全裕度设计。重型框架可提供FEA有限元分析验证。
生产前可以审批设计吗？
可以。提供三维渲染图或工程图纸供审核，含修改。审批确认前不采购材料、不启动切割。
安装复杂吗？
预组装件就位调平即可。螺栓组装件附编号部件、硬件、图纸和扭矩规格，中型框架1至3小时可完成，基本手动工具即可。可提供视频通话远程指导。
