描述

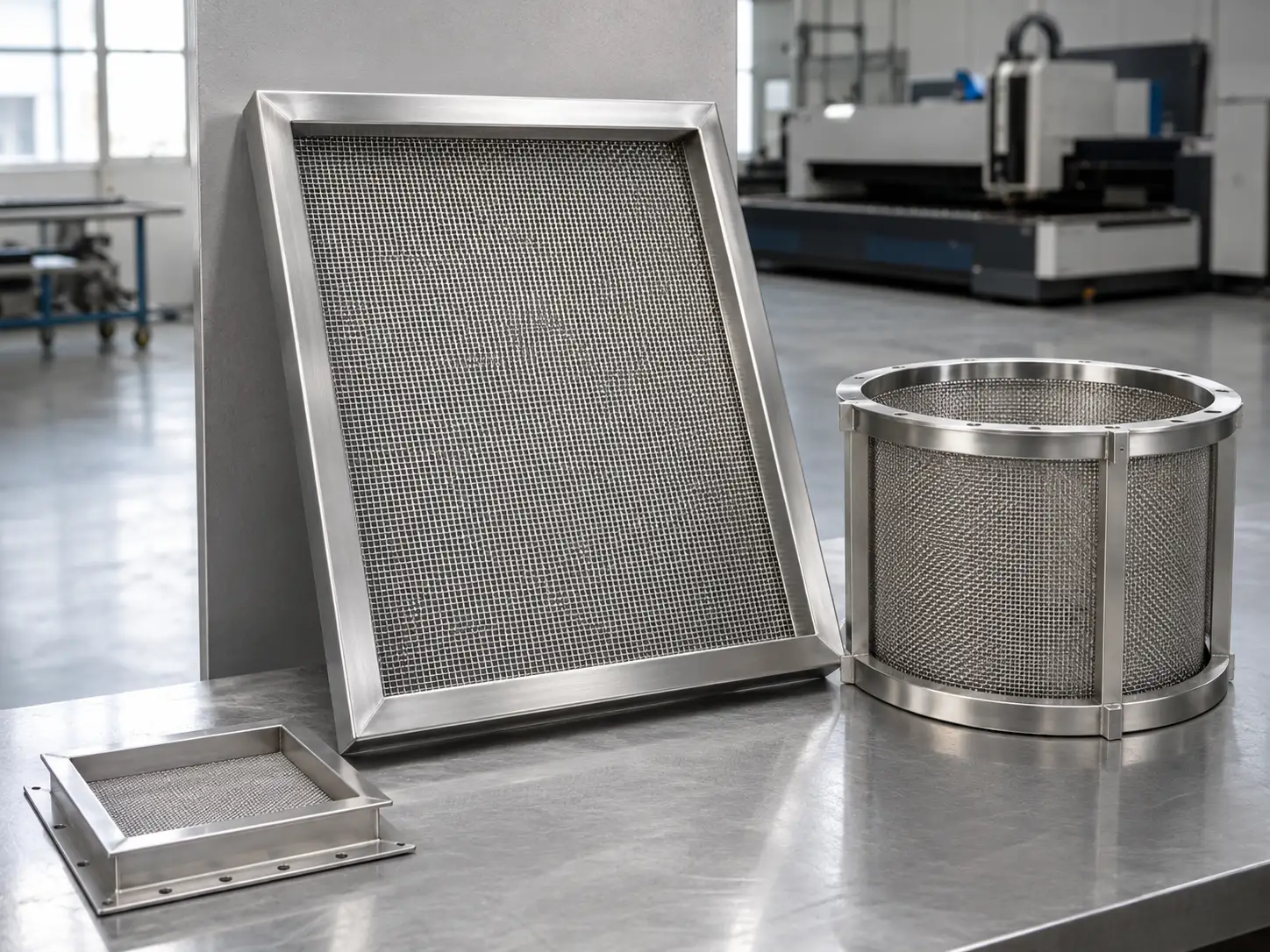

不锈钢筛网框由两部分组成：承担过滤功能的筛网，和以精确尺寸固定筛网并连接到您设备上的金属框架。大多数供应商分开销售这两样东西。我们两个都做，交付组装好的成品。
- 材质：SUS304 / SUS316 / SUS316L
- 装配方式和安装方式按您的设备接口配置
- 发送您的图纸（DXF、DWG、PDF、AI、STEP），我们将在 24 小时内完成工程审核并报价
框架制造
框架承担结构载荷 — 筛网重量、压差、振动、物料流动冲击。框架设计有三个关键决策：型材类型、壁厚和加强方式。
按应用选择型材：
- 扁钢— 简单的周边框架。标准矩形面板。成本低。
- 角钢— L 型截面，用于加强边框和角部加固。
- 方管— 闭合截面。更高的刚性。外观整洁。
- 圆管— 圆筒形框架、管道安装、篮型结构。
- 槽钢— U 型截面，用于嵌入式或滑入式安装。
壁厚是一种平衡 — 不是越大越好。更厚的材料承受更多载荷，但增加重量和焊接热输入。正确的厚度取决于您的跨度、载荷、振动以及筛网承受的是静态力还是动态力。
跨度很重要：一个扁钢框架在 300mm × 300mm 时工作良好。在 800mm × 800mm 相同型材和载荷下，它会明显弯曲。不是因为钢材选错了 — 而是因为型材的抗弯能力不会随尺寸线性增长。解决方法：升级型材或增加横撑。我们在图纸审核阶段检查这一点，并在报价前标记出来。
加强选项： 内部加强筋、外部角撑板、横撑、周边加强槽。在审核阶段设计到框架中 — 不是后期添加。
制造流程： 激光切割（切口干净、公差小、热影响区小）→ 数控折弯（角度一致、回弹补偿）→ 焊接（TIG 用于薄板和外观焊缝，MIG 用于结构件）。
SUS316L 焊接说明： SUS316L 的低碳含量防止焊接区腐蚀 — 这就是它被指定用于制药和高纯度应用的原因。但它的热输入窗口比 SUS304 更窄。我们的焊接工艺针对这一点进行了校准。参数根据厚度和接头类型调整。
材质： SUS304、SUS316、SUS316L。认证钢厂。每批附带 MTR/MTC。
筛网介质
四种筛网类型。每种适合不同的分离任务。
编织丝网， 孔径范围最广。精度最高。五种编织方式：
- 平纹 — 均匀方孔。通用。
- 斜纹 — 对角线纹理。承受更大载荷。
- 荷兰编织 — 紧密过滤。高容污能力。
- 斜纹荷兰编织 — 最紧密过滤，最高强度。
- 反向荷兰编织 — 大流量，精细截留。
开孔率和强度是此消彼长的关系。100 目平纹编织筛网比同丝径的 100 目斜纹编织筛网有更大的开孔面积 — 但斜纹编织在变形前能承受大约 30-40% 更高的压差。
冲孔板， 自支撑结构。从板材激光切割或冲压成型。承受冲击和压力无需框架在筛网背后支撑。孔型：圆孔、方孔、长条孔、六角孔、定制。
拉伸网， 切割并拉伸的板材。菱形开口。高开孔面积。自带刚性。适用于粗筛分、通风和防护。
楔形丝网， V 形丝焊接在支撑杆上。连续缝隙。不易堵塞。反冲洗时自清洁。用于取水口筛分和矿物加工。
不确定选哪种？发送粒径分布、流量、压力和介质信息。我们来推荐。
表面处理
在所有切割、折弯和焊接完成后进行。
- 原面— 制造后的原始状态。焊缝变色可见。用于封闭、不可见的安装环境。
- 拉丝— 缎面纹理。可见的安装环境。外观统一。
- 抛光— 高光泽。外观应用。易于擦拭清洁。
- 酸洗钝化— 去除焊缝热变色。形成氧化铬层。化工厂、海洋、户外环境。
- 电解抛光— 微光滑表面。抵抗细菌附着。食品级、制药、半导体。
常见错误： 在真正需要耐腐蚀性的时候指定”抛光”。抛光让表面光滑闪亮。钝化恢复焊接破坏的保护性氧化层。两件事不一样。对于使用碱性清洗剂的 CIP 清洗环境，酸洗钝化才是正确的规格 — 不是抛光。对于食品和制药应用中外观和耐腐蚀性都需要的场景，电解抛光 + 钝化两者兼顾。
焊后处理选项恢复焊接热影响区的耐腐蚀性：焊缝打磨、焊缝酸洗、全面钝化。
应用场景
| 行业 | 应用 | 推荐起始配置 |
| 食品与饮料 | 谷物筛分、果汁过滤、酿酒过滤网 | SUS316L · 电解抛光 · 包边 |
| 化工/制药 | 工艺过滤、催化剂回收、溶剂过滤 | SUS316L · 电解抛光 · 焊接 |
| 水/废水 | 取水口筛网、污泥脱水、膜支撑 | SUS316 或 SUS304 · 酸洗钝化 |
| 矿业/骨料 | 振动筛板、脱水、滚筒筛框架 | SUS304 · 原面 · 加强框架 |
| 油气/石化 | 管道过滤器、井口筛网、炼油过滤 | SUS316 · 酸洗钝化 · 法兰 |
| 环保 | 除尘收集、烟气处理 | SUS316 · 酸洗钝化 |
| 建筑 | 冲孔幕墙、安全面板、格栅 | SUS304 · 拉丝或抛光 · 螺栓安装 |
| 设备配套 | 振动筛、分离机、压滤机替换筛网 | 按原始规格 — 可逆向工程 |
| 实验室/研究 | 试验筛、分析筛分、样品制备 | SUS316L · 电解抛光 · 压入式 · 严格孔径公差 |
应用案例
食品 — 面粉筛分
平筛机筛框。尺寸为非标尺寸，按设备型号不同。SUS316L 用于食品接触。包边装配 — 操作员在生产批次之间无需工具即可更换筛网。内壁电解抛光便于清洗。MTR 用于合规文件。
水处理 — 取水口筛网
市政水厂。粗筛网安装在混凝土渠道中。SUS304，冲孔板，法兰连接到渠道预埋钢。点焊 — 按计划取出进行高压清洗。酸洗钝化用于潮湿环境耐久性。
矿业 — 振动筛板替换
采石场。OEM 替换件交期太长。买方测量磨损筛板尺寸发送。SUS304，重型冲孔板，角钢加强框架承受高G振动。原面。螺栓固定 — 工人用基本手动工具更换筛板。
制药 — 工艺过滤
API 生产线。圆筒形过滤器框架。高温腐蚀性溶剂。SUS316L，永久焊接 — 无紧固件藏污。内壁电解抛光用于 CIP。严格公差确保与过滤器壳体的密封一致性。TIG 焊接。每批附完整文件。
设备配套 — 筛网组件
分离设备制造商。多个机型，每种不同筛网几何形状 — 圆筒、锥形、篮型。提供 STEP 文件。我们建立图纸库，首件确认公差，后续订单按基准制造。每批附 MTR 和检验报告。
石化 — 管道过滤篮
DN200 管线，热烃类介质。过滤篮必须匹配现有壳体 — 精确的孔径和法兰。SUS316 用于抗工艺杂质中的氯化物。永久焊接用于压力密封。焊后酸洗钝化。圆筒形编织丝网，顶部法兰环匹配 DIN PN16。
实验室 — 分析试验筛
研究机构需要具有极严格孔径公差的试验筛框用于粒径分析。SUS316L 用于耐化学性和清洁度。电解抛光便于样品间清洗。压入式筛网固定用于精密密封。小批量 — 无严格最低起订量。MTR 用于质量记录。
常见问题
问：能按我们的图纸定制吗？
答：可以。接受 DXF、DWG、PDF、AI、STEP、IGES。每份图纸在报价前都会进行可制造性审核。
问：最低起订量是多少？
答：没有严格的最低起订量，支持原型和样品订单。具体数量要求根据规格和工艺确认。
问：能做到什么公差？
答：取决于材料、厚度和结构。收到图纸后，我们会在工程审核阶段确认可实现的公差。
问：304、316 和 316L 怎么选？
答：304 适合一般环境；316 更耐氯化物和化学腐蚀；316L 更适合焊接件、食品、制药和高洁净度应用。
问：交期多长？
答：根据尺寸、工艺、数量和生产排期确定，具体交期会在报价中确认。
