描述
定制钣金扫码器安装支架，按您的精确规格制造——专为手持条码扫描枪、固定式读码器和嵌入式扫描模块设计，适用于零售、仓储、医疗和工业环境
- 安装配置：壁挂式、桌面夹持式、加重底座式、悬臂式、嵌入式和磁吸式
- 材料选择：冷轧钢、不锈钢304/316或铝合金
- 可选表面处理：粉末喷涂、阳极氧化、热镀锌或拉丝
- 全程严控激光切割和数控折弯公差，确保每件产品和每批产品的一致性
- 支持预装自铆螺母、集成线缆通道和折边安全处理。
- 从单件原型到批量生产，一站式服务

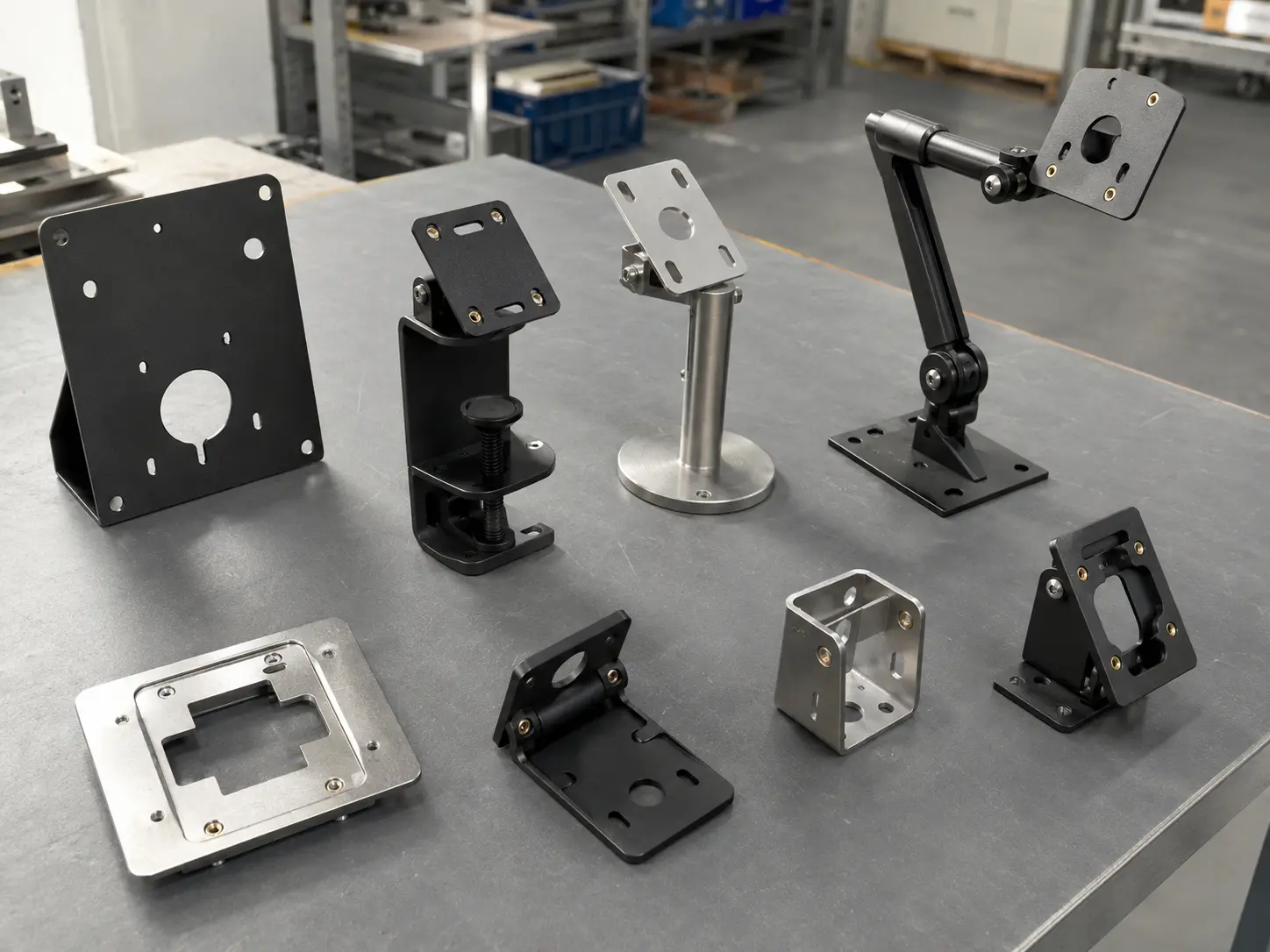

安装方案
我们设计和制造六种主要配置的扫码器安装支架，每种配置针对特定安装场景量身定制。所有支架均按您的扫描器尺寸和安装要求进行定制生产。
壁挂式
平板背面带预钻安装孔的支架，可直接固定在石膏墙、混凝土、金属立柱或设备面板上。扫描器以固定或可调角度朝向外侧，保持工作台面空间清洁。
典型应用场景：零售收银台、图书馆前台、医院登记窗口、仓库办公室隔断
桌面夹持式
C型夹或边缘夹持支架，夹持在工作台、柜台或货架边缘，无需永久固定。扫描器以一定角度悬置于台面上方，桌面空间完全释放。
典型应用场景：零售收银、仓库打包台、实验室操作台、临时活动布置
加重底座式
带重型钢板底座的自立式支架，直接放置在任何平面上。无需钻孔、无需固定——底座自重确保扫描器在高频扫描操作中保持稳定。
典型应用场景：零售柜台、自助终端、前台接待台、图书馆借还台
悬臂式
多关节支架，通过摩擦铰链或球形接头连接可调节臂段。扫描器可以伸出、缩回、旋转和倾斜，以不同距离和角度到达扫描目标，无需移动底座安装点。
典型应用场景：生产线、物流分拣站、医疗设备推车、多人共用工作站
嵌入式
专为设备面板、控制柜或定制外壳的开孔设计的嵌入安装支架。扫描器表面与面板齐平或略微内凹，外观整洁且受到物理保护。
典型应用场景：设备集成、工业控制面板、自助售卖机、门禁终端
磁吸式
带强力钕磁铁或铁氧体磁铁底座的支架，可瞬间吸附在任何铁质金属表面——钢制货架、货架立柱、机器框架或车辆内部。无需工具，数秒即可重新定位。
典型应用场景：仓库货架、物流车辆、移动工作站、临时活动部署
兼容扫描器类型
我们的支架设计兼容三大类条码扫描设备。我们根据您的具体扫描器几何尺寸设计安装接口——螺栓孔位、托架尺寸和线缆走向。
通用型设计
需要兼容多种扫描器型号？我们提供带槽孔、可调托架宽度和模块化适配板的支架，单一支架设计即可容纳多种扫描器外形。将您扫描器系列的整体外形尺寸发给我们，我们将设计一个覆盖全系列、只需最少调整的支架。
定制加工
每个支架均可定制以下制造。在图纸上标注您的需求——或告诉我们您的要求，我们将其纳入设计。
- 安装孔— 圆孔、腰形孔和异形开孔，位置、尺寸和间距按您的安装硬件和螺栓阵列定制。
- 沉头孔和攻丝孔— 沉头孔用于平头螺钉，攻丝孔用于螺钉直接咬合。无需额外螺母。
- 线缆过孔和走线槽— 集成的开口和通道，按您的扫描器线缆直径和连接器宽度设计。保持布线整洁，受支架结构保护。
- 折边和回折法兰— 折叠边缘消除锐边毛刺，保障操作安全，同时增加结构刚性，不增加材料厚度。
- 冲压加强筋— 成型筋条增加长跨度或薄板材支架的刚度，在不增加材料成本的前提下减少扫描器重量下的挠度。
- 预装五金件— 自铆螺母、螺柱、支柱和铆接紧固件在工厂压装。您的组装团队只需一把标准螺丝刀即可完成扫描器安装。
- 定位舌片和定位特征— 成型舌片、导向销和对准特征，在安装过程中精确定位支架与配合表面的位置——无需测量即可重复定位。
- 激光标记和零件编号— 永久性激光蚀刻文字、标识、条形码、二维码或序列号——用于追溯和库存管理。
人体工程学设计
在高通量扫描环境中——零售收银、物流分拣、生产线验证——不合理的扫描器位置会降低吞吐量，并在整班作业中增加操作员疲劳。
我们的可调支架支持三个运动轴：
- 俯仰（前后倾斜角）：让扫描窗口对准操作员的自然手部动作。零售收银台上10°至20°的前倾让收银员无需弯曲手腕即可将商品从扫描器下方通过。仓库中25°至30°的更大俯角对准下方传送带上的物品。
- 旋转（左右旋转）：使扫描器能够服务共用工作站两侧的操作员，或对准生产线上的特定扫描区域。摩擦式旋转关节在振动环境下保持位置，无需锁定工具。
- 高度延伸：针对扫描目标位于标准工作台面高度以上或以下的安装场景——如高架传送带或低位门禁读卡器。
每个轴的调节范围在工程设计阶段根据您的应用需求确定。我们了解您的操作员身高范围、工作台几何形状和扫描目标位置——然后将调节范围设计为匹配您的实际环境。
集成线缆管理
每台条码扫描器都有线缆。每条走线不当的线缆都是绊挂隐患、视觉杂乱和潜在故障点。
我们从第一道折弯开始就将线缆管理设计进支架。集成线缆通道沿支架臂走行，出口槽按您的线缆直径和连接器宽度设计。沿线缆路径间隔预装线缆夹和扎带固定点。对于需要穿墙或穿面板走线的支架，我们在入口点配备过线护套和应力释放结构。
材质与表面处理选项
| 材质 | 最佳适用场景 | 推荐表面处理 |
| 冷轧钢 | 室内通用环境——零售、办公、轻工业 | 粉末喷涂 · 电镀锌 |
| 镀锌钢 | 半暴露或潮湿环境——无暖气仓库、有顶装卸区 | 热镀锌 · 镀锌上加粉末喷涂 |
| 不锈钢304 | 易腐蚀或卫生敏感环境——食品零售、制药、轻度化学品 | 拉丝 · 钝化 · 电解抛光 |
| 不锈钢316 | 严苛腐蚀或清洗环境——海洋、户外、食品加工、洁净室 | 拉丝 · 电解抛光 |
| 铝合金5052 | 轻量化且中等防腐——移动推车、悬挂安装 | 阳极氧化（II型） · 喷珠处理 |
| 铝合金6061 | 更高强度轻量化——结构臂、悬臂关节 | 阳极氧化（II型/III型硬质） · 粉末喷涂 |
不确定哪种材质和表面处理适合您的应用？我们的工程团队可以根据您的扫描器重量、安装环境、腐蚀暴露和预算，帮您选择最佳组合。提供您的应用详情，我们免费为您推荐最佳方案。
为什么选择我们的扫码器安装支架
- 精密成型，一致配合— 激光切割和数控折弯严格控制尺寸公差。安装孔位置精度保持在±0.10毫米——对于需要多个紧固孔同时对准的扫描器安装阵列至关重要。跨批次一致性好——安装时几乎无需返工、无需垫片、无需猜测。
- 全流程自主制造— 从平板钢材到成品涂层支架——激光切割、数控折弯、五金件安装、焊接、表面处理和检验全部在自有工厂完成。原型支架从图纸确认到包装完成最快仅需3个工作日——无供应商间转运时间，无协调延迟。
- 从原型到量产，同一合作伙伴— 无论您需要一件原型验证设计，还是每月5000件的持续供应，我们管理每个阶段——同一图纸、同一工装、同一工厂。
- 为真实安装环境设计— 预钻安装孔、可选预装五金件、集成线缆通道和折边安全处理。每个支架最多可指定12个预装紧固点——您的组装团队使用标准螺丝刀5分钟内即可完成扫描器安装。每个设计细节都在车间现场发挥实际作用。
